Español | 31

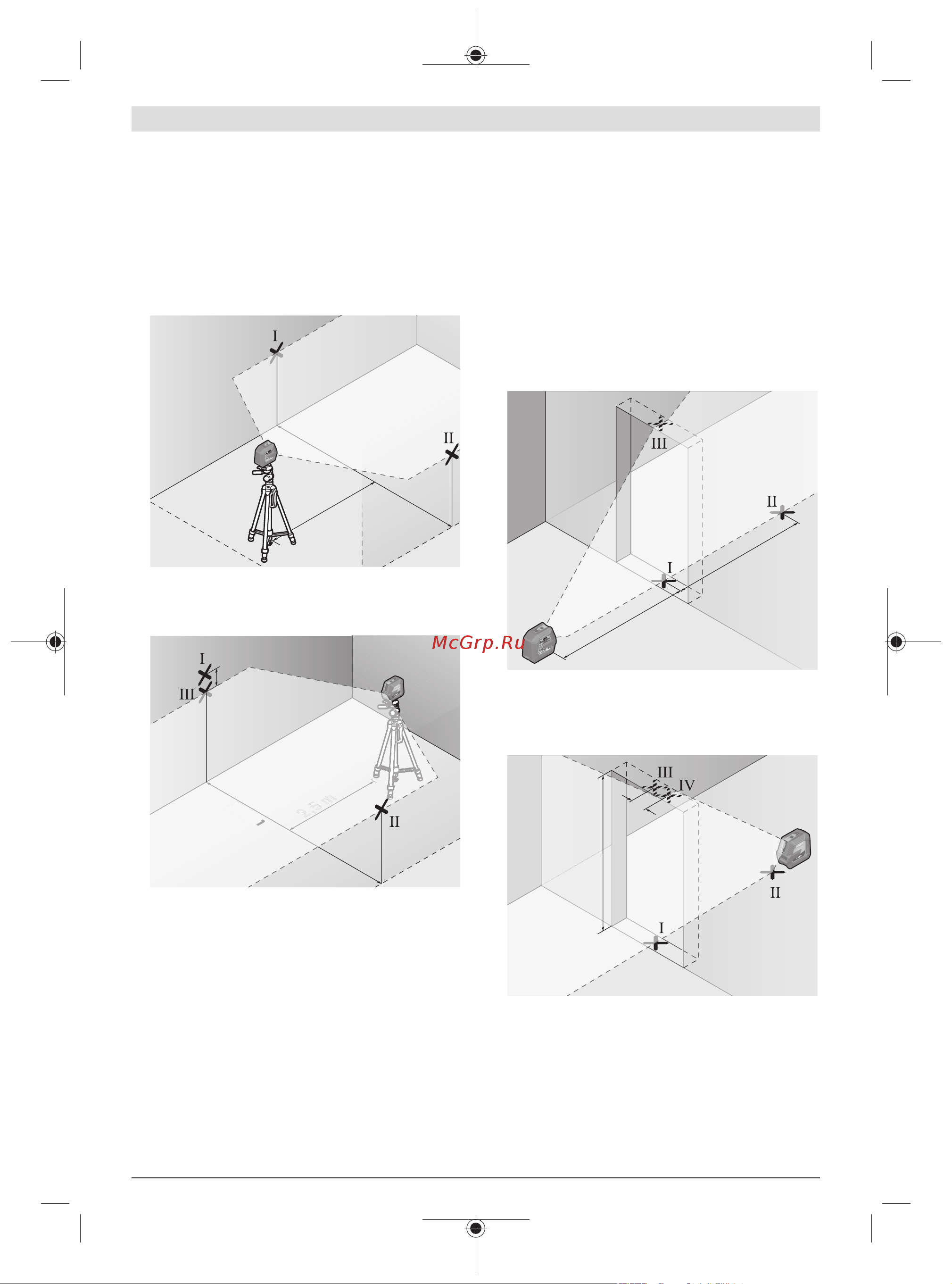

Comprobación de la exactitud de nivelación de la línea
horizontal
Para la comprobación se requiere una superficie libre de
aprox. 5×5m.
– Coloque el aparato de medición en el centro entre las pa-
redesA y B montándolo sobre un trípode, o colocándolo
sobre un firme consistente y plano. Conecte la herramien-
ta de medición y seleccione el modo de operación hori-
zontal. Deje que se nivele el aparato de medición.
2,5 m
5,0 m
A
B
– A una distancia de 2,5m del aparato de medición, mar-
que en ambas paredes el centro de la línea láser (puntoⅠ
en paredA y puntoⅡ en paredB).
2,5 m
d
5,0 m
2,5 m
5,0 m
0 m
A
B
– Coloque el aparato de medición girado en 180° a una dis-
tancia de 5m y deje que se nivele.
– Alinee el aparato de medición en la altura (con la ayuda
del trípode o de apoyos si es necesario), de modo que el
centro de la línea láser quede exactamente en el punto Ⅱ
marcado previamente en la pared B.
– Marque en la pared A el centro de la línea láser como pun-
toⅢ (verticalmente sobre o debajo del puntoⅠ).
– La diferencia d de ambos puntos Ⅰ y Ⅲ marcados sobre la
pared A es la desviación real del aparato de medición de
la horizontal.
En un recorrido de medición de 2×5m=10m, la divergen-
cia máxima admisible asciende a:
10m×±0,3mm/m=±3mm. La diferencia d entre los pun-
tosⅠ y Ⅲ debe ascender por consiguiente a como máximo
3mm.
Comprobación de la exactitud de nivelación de la línea
vertical
Para la comprobación se requiere el vano de una puerta, de-
biéndose disponer de un espacio mínimo antes y después
del mismo de 2,5 m sobre un firme consistente.
– Coloque el aparato de medición sobre un plano firme y
consistente (sin emplear un trípode) a una separación de
2,5m respecto al vano de la puerta. Conecte la herra-
mienta de medición y seleccione el modo de operación
vertical. Alinee la línea láser sobre la abertura de puerta y
deje que se nivele el aparato de medición.
2,5 m
2,5 m
– Marque el centro de la línea láser vertical en el piso de la
abertura de puerta (punto Ⅰ), a 5 m de distancia al otro la-
do de la abertura de puerta (punto Ⅱ) así como en el mar-
gen superior de la abertura de puerta (punto Ⅲ).
d
2 m
– Gire el aparato de medición en 180° y colóquelo en el
otro lado de la abertura de puerta directamente detrás
del punto Ⅱ. Deje que se nivele el aparato de medición y
alinee la línea láser vertical de manera que su centro pase
exactamente por los puntos I y II.
– Marque el centro de la línea láser en el margen superior
de la abertura de puerta como punto Ⅳ.
– La diferencia d de ambos puntos Ⅲ y Ⅳ marcados es la
desviación de la vertical real del aparato de medición.
Bosch Power Tools 1 609 92A 5EM | (20.03.2020)
