90 | Polski
180°
A
B

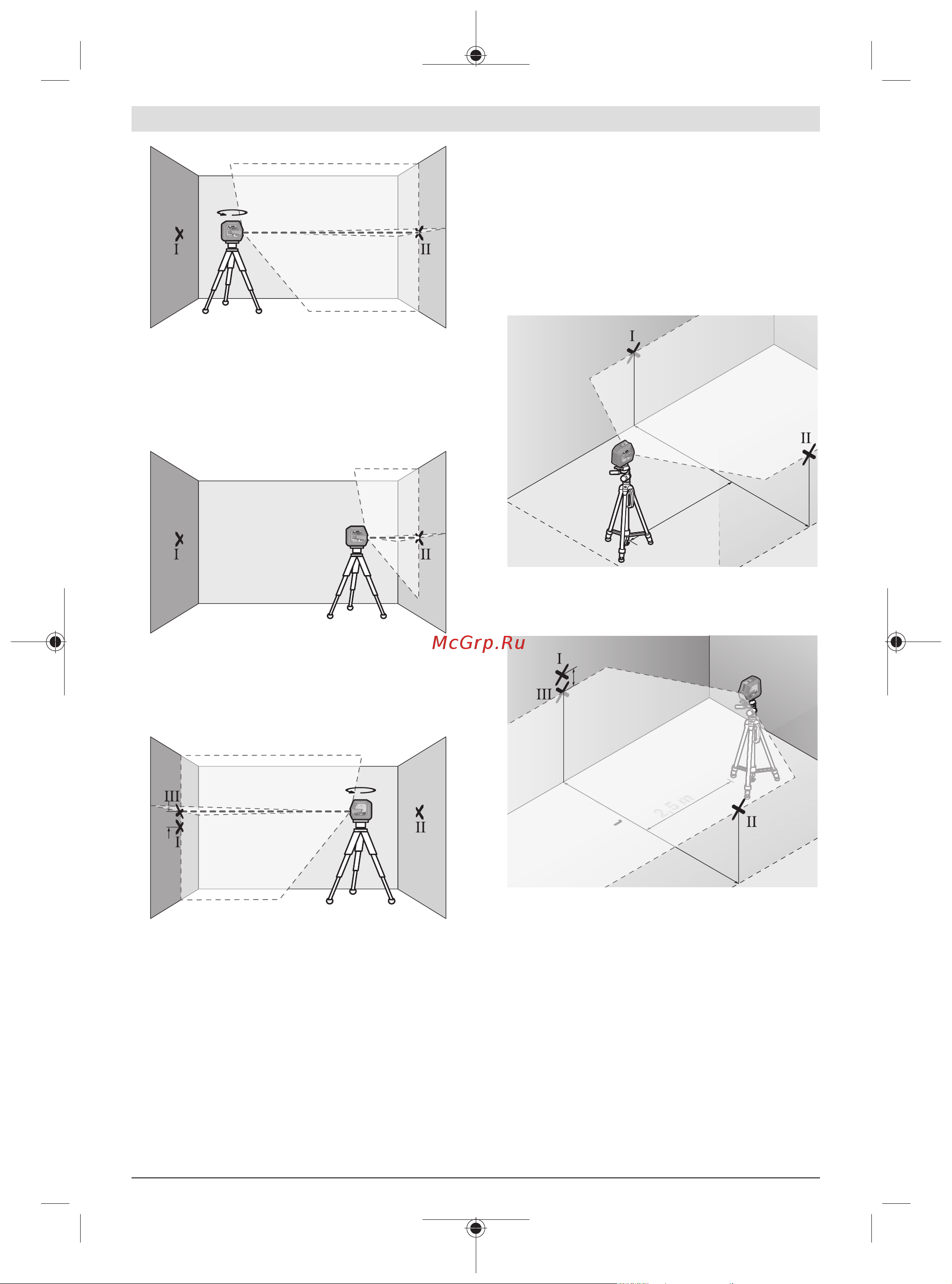

– Obrócić urządzenie pomiarowe o 180°, zaczekać aż się
wypoziomuje i zaznaczyć na przeciwległej ścianie B
punkt, w którym krzyżują się linie laserowe (punkt II).
– Umieścić urządzenie pomiarowe – nie obracając go – w
pobliżu ściany B, włączyć je i zaczekać, aż się wypoziomu-
je.
A
B
– Wyregulować wysokość urządzenia pomiarowego (na sta-
tywie albo ewentualnie podkładając coś pod urządzenie)
tak, aby punkt przecięcia linii laserowych dokładnie po-
krywał się z zaznaczonym uprzednio punktemII na ścia-
nieB.
d
180°
A
B
– Obrócić urządzenie pomiarowe o 180°, nie zmieniając je-
go wysokości. Skierować wiązkę na ścianę A tak, aby pio-
nowa linia laserowa przebiegała przez uprzednio zazna-
czony punkt I. Zaczekać, aż urządzenie pomiarowe się wy-
poziomuje i zaznaczyć punkt przecięcia linii laserowej na
ścianie A (punkt III).
– Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
Ⅰ i Ⅲ na ścianie A wyniknie rzeczywiste odchylenie urzą-
dzenia pomiarowego.
Na odcinku pomiarowym wynoszącym 2×5m=10m mak-
symalnie dopuszczalne odchylenie nie może przekraczać:
10m×±0,3mm/m=±3mm. Różnica d pomiędzy punkta-
miⅠ i Ⅲ może zatem wynosić maksymalnie 3mm.
Dokładność niwelacyjna wysokości poziomej linii
laserowej
Do przeprowadzenia kontroli potrzebna jest wolna po-
wierzchnia ok. 5×5m.
– Zamocować urządzenie pomiarowe pośrodku między
ścianamiA i B, na statywie lub ustawić je na stabilnym,
równym podłożu. Włączyć urządzenie pomiarowe i wy-
brać tryb poziomy. Poczekać, aż urządzenie pomiarowe
zakończy automatyczną niwelację.
2,5 m
5,0 m
A
B
– W odległości 2,5m od urządzenia pomiarowego zazna-
czyć na obu ścianach środek linii laserowej (punkt I na
ścianie A i punkt II na ścianie B).
2,5 m
d
5,0 m
2,5 m
5,0 m
0 m
A
B
– Obrócić urządzenie pomiarowe o 180° i ustawić je w odle-
głości 5m, a następnie odczekać, aż urządzenie zakończy
automatyczną niwelację.
– Ustawić wysokość urządzenia pomiarowego (na statywie
albo ewentualnie podkładając coś pod urządzenie) tak,
aby środek linii laserowej dokładnie pokrywał się z zazna-
czonym uprzednio punktem Ⅱ na ścianie B.
– Zaznaczyć na ścianie A środek linii laserowej jako
punktⅢ (pionowo nad ew. pod punktemⅠ).
– Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
Ⅰ i Ⅲ na ścianie A wyniknie rzeczywiste odchylenie urzą-
dzenia pomiarowego od poziomu.
Na odcinku pomiarowym wynoszącym 2×5m=10m mak-
symalne dopuszczalne odchylenie nie może przekraczać:
1 609 92A 5EM | (20.03.2020) Bosch Power Tools
