HouseFit HB-8117ELM [12/23] Руководство по сборке

Руководство по сборке

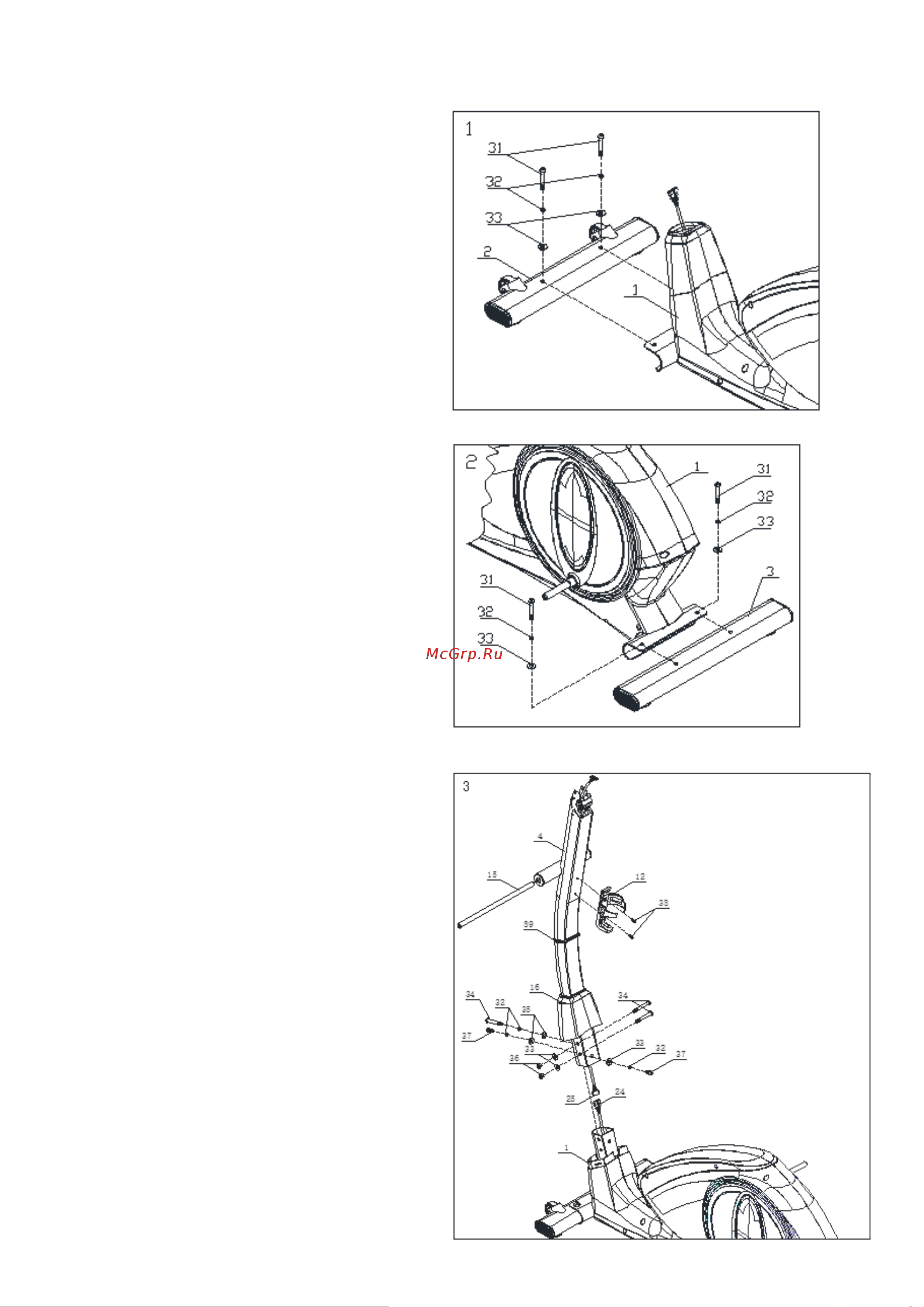

Шаг 1: Прикрепите передний

стабилизатор (2) к основной раме (1) с

помощью изогнутой шайбы(33),

пружинной шайбы(32) и винта с

полуовальной резьбой (31).

Шаг 2: Прикрепите задний

стабилизатор (3) к основной раме (1) с

помощью изогнутой шайбы(33),

пружинной шайбы(32) и винта с

полуовальной резьбой (31).

Шаг 3:

1. Прикрепите вертикальную планку (89) к верхней

вертикальной стойке (4), снимите крышку (16) с

основной рамы (1) и наденьте ее на верхнюю

вертикальную стойку (4).

2. Подключите провод связи двигателя (24) и провод

связи консоли (25).

3.Прикрепите верхнюю вертикальную стойку(4) к

основной раме(1) с помощью изогнутой шайбы(35),

пружинной шайбы(32), винта с полной резьбой Allen

C.K.S.(34) и плоской шайбы(33), пружинной

шайбы(32), винта с половинной резьбой Allen

C.K.S.(37) и винта с половинной резьбой Allen

C.K.S.(34), плоской шайбы(33) и шестигранной

самофиксирующейся гайки(36).

4. Прикрепите крышку вертикальной стойки(16) и

вертикальную планку вертикальной стойки(89) к

основной раме(1).

5. Прикрепите держатель для бутылок(14) к верхней

вертикальной стойке(4) с помощью винта Philips с

круглой головкой и полной резьбой(38).

6. Прикрепите ось(15) к вертикальной стойке(4).

Совет: Вставьте провода связи и провод ручки

регулировки сопротивления в вертикальную стойку и

убедитесь, что все винты находятся в нужном

отверстии, прежде чем затягивать болты.
