Утверждаю

Технический директор

___________________Анисенков О.А.

“___”______________ 2012г.

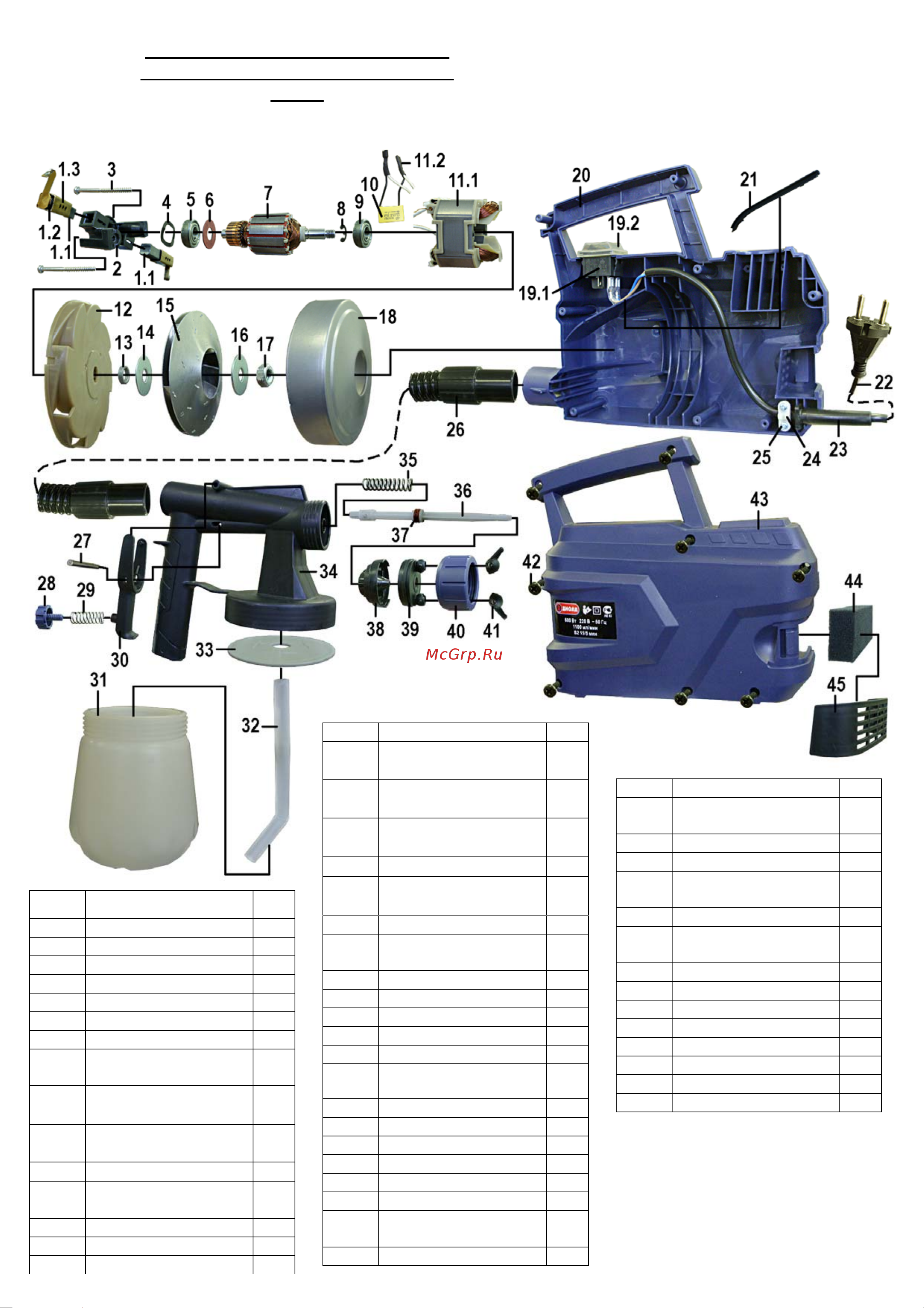

Перечень основных деталей и узлов

краскораспылителя электрического

КРЭ-3

№ Наименование К

1 Щетка в сборе 2

1.1 щетка (5,4х5,4х18) 2

1.2 пружина 2

1.3 обойма 2

2 Фланец задний 1

3 Винт саморез 3,5х42 2

4 Компенсатор 1

5 Подшипник 697 Z

(6х17х5)

1

6

Шайба ∅внут.=7;

∅нар.=17; S=0,5

1

7 Якорь

Lпак.=24,5; ∅28,7

1

8

Шайба стопорная ∅7

1

9 Подшипник 697 Z

(6х17х5)

1

10 Конденсатор 1

11 Статор в сборе 1

11.1 статор 1

11.2 разъем 2

12 Фланец передний

∅107

1

13

Втулка ∅внут.=7;

∅нар.=10,17; h=2,6

1

14

Шайба ∅внут.=7;

∅нар.=22; S=1,0

1

15

Вентилятор ∅87; h=14

1

16

Шайба ∅внут.=7;

∅нар.=19,8; S=1,5

1

17 Гайка М6 1

18 Крышка

электродвигателя

1

19 Выключатель в сборе 1

19.1 выключатель 1

19.2 Чехол выключателя 1

20 Корпус левый 1

21 Вставка 1

22 Шнур сетевой

2х0,75 кв. мм, L=2м

1

23 Трубка защитная 1

24 Планка прижимная 1

25 Винт саморез 3х14 2

26 Шланг 1

27 Ось (3х38) 1

28 Винт специальный 1

29 Пружина

(11,2х29,8х0,8)

1

30 Регулятор 1

31 Резервуар 1

32 Трубка

всасывающая

1

33 Прокладка 1

34 Рукоятка 1

35 Пружина

(7,5х35х1)

1

36 Поршень 1

37 Кольцо резиновое

(007-010-19)

2

38 Сопло 1

39 Распылитель 1

40 Гайка сопла 1

41 Лепесток 2

42 Винт саморез 3,5х15 8

43 Корпус правый 1

44 Фильтр 1

45 Крышка фильтра 1

Главный технолог

Кудряшов Л.А.

Главный конструктор

Петров В.Г.
