TEPLOCOM-500+

УСТРОЙСТВО ИЗДЕЛИЯ И

ОПИСАНИЕ РАБОТЫ

На левой стенке корпуса изделия размещены: входной сетевой разъем,

автоматический предохранитель с кнопкой сброса защиты при его срабатывании,

выходная розетка, сетевой выключатель и кнопка включения/выключения выходного

напряжения на нагрузке (см. рисунок 2).

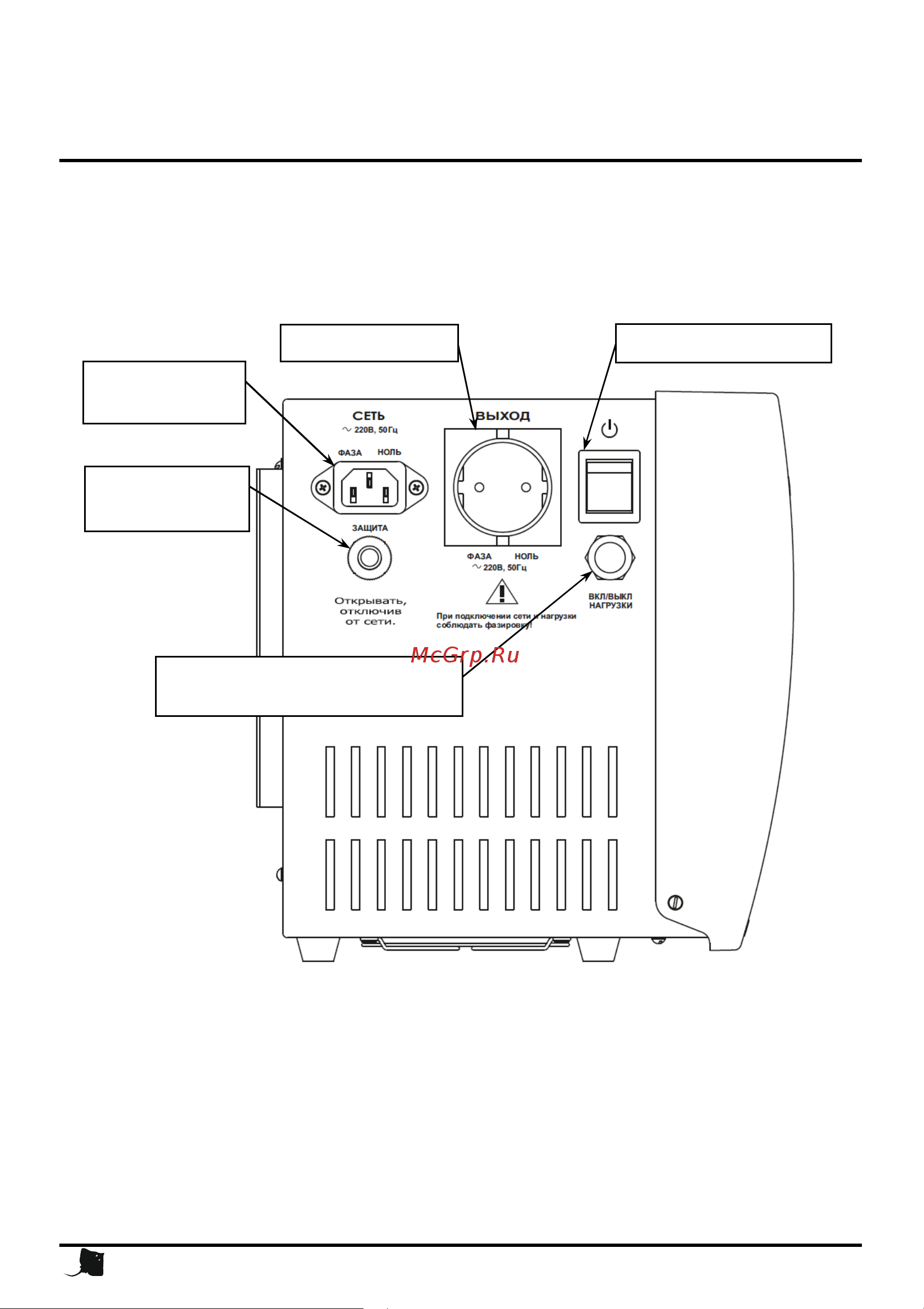

Рисунок 2 — Вид изделия слева

Подключение изделия к источнику сетевого напряжения осуществляется через

входной сетевой разъем и шнур сетевого питания, входящий в комплект поставки.

Нагрузка подключается к выходной розетке.

Внутри корпуса может быть размещена АКБ, емкостью от 26 Ач до 40Ач (см. рисунок

3).

Кнопка сброса

защиты по току

Входной

сетевой разъем

Выходная ро

зетка

Кнопка включения/выключения

напряжения на нагрузке

Сетевой выключатель
