Источник бесперебойного питания

TEPLOCOM-500+

УСТРОЙСТВО ИЗДЕЛИЯ И

ОПИСАНИЕ РАБОТЫ

Описание работы

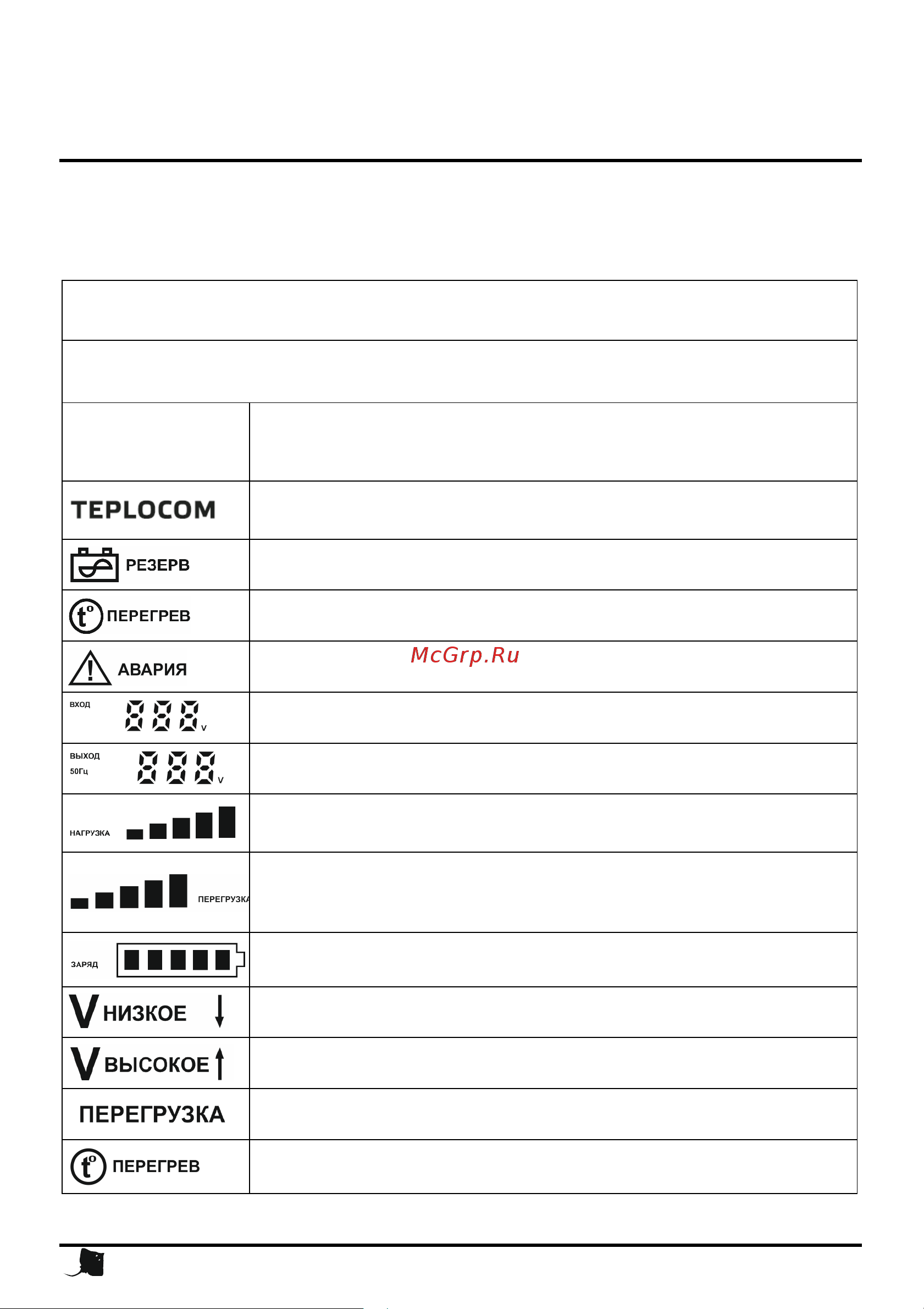

Таблица 2

ОПИСАНИЕ РАБОТЫ СЕГМЕНТОВ

СВЕТОДИОДНОГО ГРАФИЧЕСКОГО ИНДИКАТОРА

Если все графические сегменты индикатора погашены, это означает, что изделие

выключено, выходное напряжение отсутствует, и заряд АКБ не осуществляется*

Графический

сегмент

светится

Функциональное значение

Изделие подает напряжение на нагрузку в режиме

«ОСНОВНОЙ»

Изделие подает напряжение на нагрузку в режиме «РЕЗЕРВ»

Изделие неисправно и не подает напряжение на нагрузку

Отображение величины входного напряжения

Отображение величины и частоты выходного напряжения

Шкала уровня нагрузки. Каждое деление шкалы соответствует

примерно 20% от максимального значения.

Индикатор «ПЕРЕГРУЗКА» светится, предупреждая о

перегрузке изделия, при этом последний сегмент шкалы

уровня нагрузки светится красным цветом

Шкала степени заряда АКБ. Каждое деление шкалы

соответствует ~20% от максимального значения

Величина входного напряжения ниже допустимого уровня

Величина входного напряжения выше допустимого уровня

Мощность нагрузки превысила предельно допустимую

Внутренняя температура источника превысила допустимый

уровень
