РЭ 228
7
6
Продолжение таблицы 1
Входные/
выходные
разъемы
общие
RF(T2), RF(S2) (антенные коаксиальные входы);
CI (разъем под СА-модуль);
USB1, USB2 (входы для USB-носителей);
RJ45 (LAN-вход).
видеовходы
CVBS (PAL/NTSC/SECAM);
HDMI1, HDMI2/ARC (480i, 480p, 576i, 576p, 720p, 1080i, 1080p).
аудиовходы L, R.
аудиовыходы
COAX (PCM/RAW);
Earphone (подключение наушников).
Максимальная выходная мощность канала звукового сопровождения, Вт, не менее 2 × 8,0
Разрешающая способность ЖК панели в режиме монитора, пикселей 1920х1080
Размер экрана по диагонали, мм 800
Максимальная потребляемая мощность, Вт 55
Потребляемая мощность в режиме энергосбережения, Вт 41
Потребляемая мощность в режиме ожидания, Вт, не более 0,5
Класс энергоэффективности А
Годовое потребление энергии*, кВт•ч/год 60
Масса телевизора без упаковки, кг, не более 3,5
Габаритные размеры телевизора с установленными опорными ножками, мм,
не более (высота × ширина × глубина) 481х728х200
Габаритные размеры телевизора без установленных опорных ножек, мм, не
более (высота × ширина × глубина)
430х728х86
Дальность действия системы ДУ от 0 до 10 м
Напряжение питания ПДУ от 2,4 до 3,3 В
Стандарт VESA, мм 100х100
*Потребление энергии на основании потребляемой мощности телевизора, работающего 4 ч в
день в течение 365 дней
4.1 СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МАТЕРИАЛОВ
Золото – 0,035 г; серебро – 0,244 г; палладий – 0,0063 г.
5 ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ!
На веб-сайте ОАО «Витязь» http://www.vityas.com Вы можете ознакомиться с рекомен-
дациями по подключению устройств и настройке телевизоров.
Внешний вид телевизора и вид телевизора со стороны кожуха зависит от модели
устройства. На рисунках 1 – 2 виды приведены схематически, только для обозначения
местоположения панели управления и панелей разъемов. Изображение панелей управления
и разъемов соответствует Вашей модели и является фактическим.
5.1 ВНЕШНИЙ ВИД ТЕЛЕВИЗОРА
1 – окно фотоприемника; 2 – индикатор режима работы телевизора.
Рисунок 1
5.2 ВИД ТЕЛЕВИЗОРА СО СТОРОНЫ КОЖУХА И ПАНЕЛИ РАЗЪЕМОВ
1 - коаксиальный цифровой выход звука COAX; 2 – вход видео CVBS композитного разъема;
3 – вход звука L композитного разъема; 4 – вход звука R композитного разъема; 5 – разъем для
подключения наушников Earphone; 6 – гнездо RF(Т2) для подключения антенны эфирного или
кабельного телевещания; 7 – гнездо RF(S2) для подключения спутниковой антенны; 8 – вход
RJ45 для подключения к сети Интернет; 9 – мультимедийный вход высокого разрешения HDMI1;
10 – мультимедийный вход высокого разрешения HDMI2/ARC, поддерживающий функцию ARC;
РЭ 228
34
35
♦ Блокировка источника. В меню БЛОКИРОВКА СИСТЕМЫ переместите курсор на стро-
ку БЛОКИРОВКА ИСТОЧНИКА, нажмите кнопку OK. Выбирайте источник сигнала и нажимайте
кнопку OK - символ
в строке блокируемого источника сигнала меняет цвет. Повторное
нажатие кнопки OK снимает блокировку. После выполненных действий в меню ИСТОЧНИК
будут отображаться только незаблокированные источники.
♦ Блокировка каналов. В меню БЛОКИРОВКА СИСТЕМЫ переместите курсор на строку
БЛОКИРОВКА КАНАЛА и нажмите кнопку OK. Выбирайте канал и нажимайте кнопку OK - символ
в строке блокируемого канала меняет цвет. Повторное нажатие кнопки OK снимает блоки-
ровку. После выполненных действий в меню ВСЕ КАНАЛЫ в строке заблокированного канала
будет отображаться символ
.
При попытке включить или переключится на заблокированный канал, на экране появляется
надпись «ЧТОБЫ СМОТРЕТЬ ЭТОТ КАНАЛ, НАЖМИТЕ СТРЕЛКУ ВПРАВО И ВВЕДИТЕ PIN-
КОД. Нажмите кнопку ►, введите пароль (по умолчанию, заводской пароль − 0000) и нажмите
кнопку OK. Или же переключитесь на незаблокированный канал.
♦ Установка возрастного ограничения на просмотр. В меню БЛОКИРОВКА СИСТЕМЫ пе-
реместите курсор на строку ВОЗРАСТНЫЕ ОГРАНИЧЕНИЯ и, последовательно нажимая кнопки
◄ или ►, выберите возрастную категорию.
При включении канала, имеющего соответствующее возрастное ограничение, появляется
предупреждение. Введите пароль или переключитесь на другой канал.
ВНИМАНИЕ! Установка возрастного ограничения на просмотр срабатывает в том слу-
чае, если в принимаемом цифровом сигнале имеется соответствующая информация.
♦ Изменение пароля. В меню БЛОКИРОВКА СИСТЕМЫ переместите курсор на строку ИЗ-
МЕНЕНИЕ PIN-КОД и нажмите кнопку OK.
Цифровыми кнопками ПДУ выполните следующие действия по смене пароля:
− введите текущий пароль;
− введите новый пароль;
− подтвердите новый пароль.
ВНИМАНИЕ! Запомните или запишите его! Если Вы забыли выбранный Вами пароль –
обратитесь в службу сервиса.
• Снятие системной блокировки. Войдите в меню БЛОКИРОВКА СИСТЕМЫ и в строке
БЛОКИРОВКА СИСТЕМЫ кнопкой ► выключите системную блокировку.

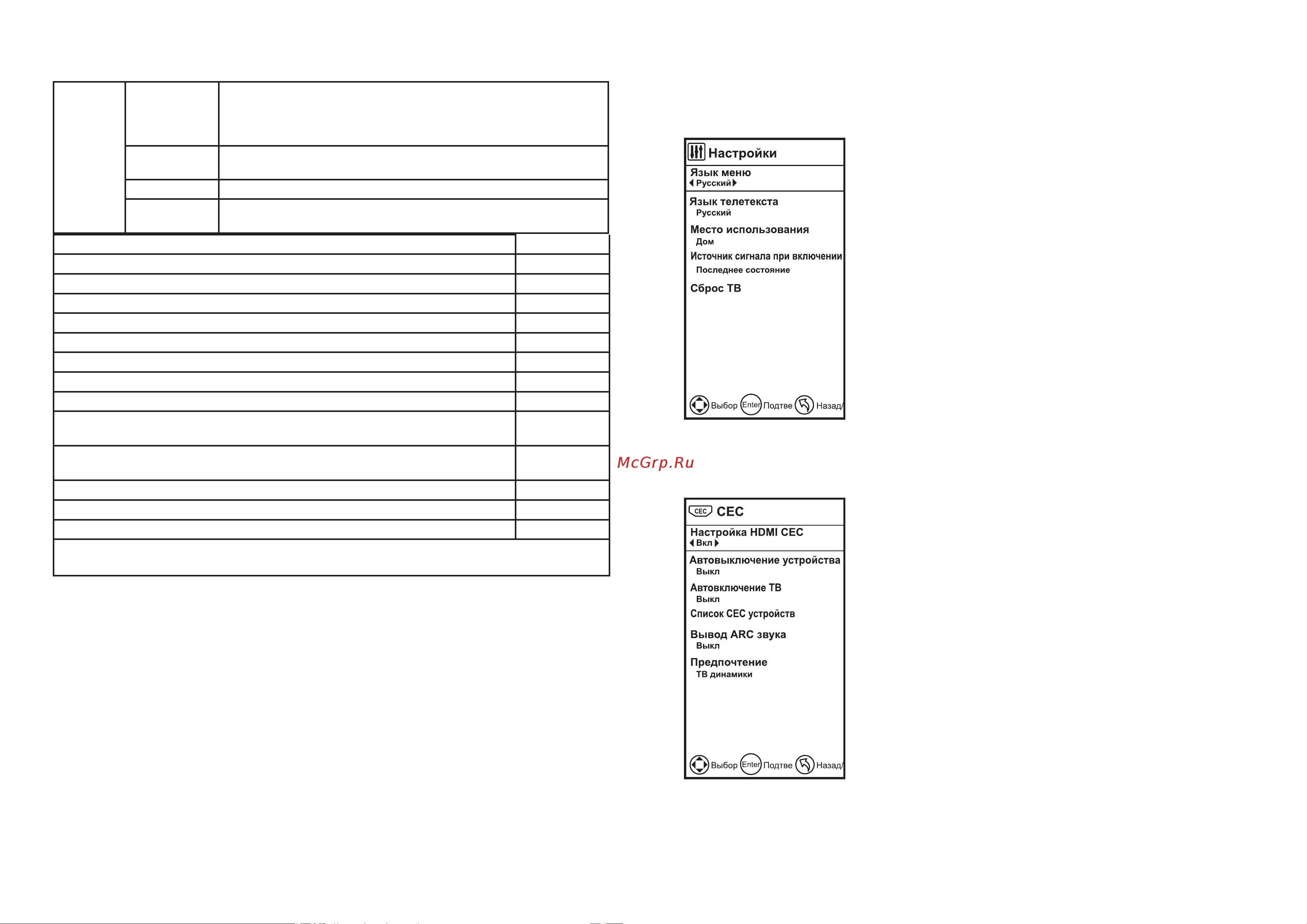

9.5 МЕНЮ НАСТРОЙКИ
♦ Включите меню ТВ ПАРАМЕТРЫ, кнопкой ► установите курсор на вкладку НАСТРОЙКИ и
нажмите кнопку OK.
♦ Перемещаясь по строкам меню НАСТРОЙКИ, кнопками ◄/►
выберите или отрегулируйте параметры настройки по своему
усмотрению:
- ЯЗЫК МЕНЮ - выбор языка меню и надписей, отображаемых
на экране телевизора;
- ЯЗЫК ТЕЛЕТЕКСТА - выбор нужного языка отображаемого
телетекста;
- МЕСТО ИСПОЛЬЗОВАНИЯ - выбор одной из опций ДОМ
(режим экономичного энергопотребления) или МАГАЗИН (реко-
мендуется использовать в качестве демонстрационного режима);
- ИСТОЧНИК СИГНАЛА ПРИ ВКЛЮЧЕНИИ - выбор режима
работы телевизора (ПОСЛЕДНЕЕ СОСТОЯНИЕ, SMART TV, ТВ),
на который он будет включаться.
♦ Сброс настроек. Установите курсор на строку СБРОС ТВ и
нажмите кнопку OK. На экране появляется предупреждение. Внима-
тельно прочитайте его, выберите одну из позиций и нажмите кнопку
OK. При выборе позиции СБРОС, все пользовательские настройки
будут сброшены и восстановлены заводские.
Если была включена блокировка системы, то предварительно
нужно будет ввести пароль.
9.6 ФУНКЦИЯ HDMI CEC
♦ Функция HDMI CEC позволяет управлять пультом от телевизора
работой внешних устройств, подключенных к HDMI-входам телевизора.
♦ Включите меню ТВ ПАРАМЕТРЫ, кнопкой ► установите курсор
на вкладку CEC и нажмите кнопку OK. Курсор установлен на строке
НАСТРОЙКА HDMI CEC. Одной из кнопок ◄/► активируйте функцию.
• В строках меню CEC можно включить выполнение следующих
функций:
– АВТОВЫКЛЮЧЕНИЕ УСТРОЙСТВА – отключение внешних
устройств при отключении телевизора;
– АВТОВКЛЮЧЕНИЕ ТВ – включение телевизора при включении
внешних устройств;
- СПИСОК СЕС УСТРОЙСТВ - включите меню и выберите
внешнее устройство из числа подключенных по HDMI к телевизору;
– ВЫВОД ARC ЗВУКА – выход цифрового звука на внешние ди-
намики. Функция доступна только при подсоединении через разъем
HDMI2 (ARC) и только когда телевизор подсоединен к AV-ресиверу с
поддержкой функции ARC;
- ПРЕДПОЧТЕНИЕ - выбор трансляции звука на динамики те-
левизора или динамики устройства.
