Руководство по эксплуатации Страница: 9

Hi V [9/22] Подготовка к работе

РЭ 228

Продолжение таблицы 1

Входные/

выходные

разъемы

общие

RF(T2), RF(S2) (антенные коаксиальные входы);

CI (разъем под СА-модуль);

USB1, USB2 (входы для USB-носителей);

RJ45 (LAN-вход).

видеовходы

CVBS (PAL/NTSC/SECAM);

HDMI1, HDMI2/ARC (480i, 480p, 576i, 576p, 720p, 1080i, 1080p).

аудиовходы L, R.

аудиовыходы

COAX (PCM/RAW);

Earphone (подключение наушников).

Максимальная выходная мощность канала звукового сопровождения, Вт, не менее 2 × 8,0

Разрешающая способность ЖК панели в режиме монитора, пикселей 1920х1080

Размер экрана по диагонали, мм 800

Максимальная потребляемая мощность, Вт 55

Потребляемая мощность в режиме энергосбережения, Вт 41

Потребляемая мощность в режиме ожидания, Вт, не более 0,5

Класс энергоэффективности А

Годовое потребление энергии*, кВт•ч/год 60

Масса телевизора без упаковки, кг, не более 3,5

Габаритные размеры телевизора с установленными опорными ножками, мм,

не более (высота × ширина × глубина) 481х728х200

Габаритные размеры телевизора без установленных опорных ножек, мм, не

более (высота × ширина × глубина)

430х728х86

Дальность действия системы ДУ от 0 до 10 м

Напряжение питания ПДУ от 2,4 до 3,3 В

Стандарт VESA, мм 100х100

*Потребление энергии на основании потребляемой мощности телевизора, работающего 4 ч в

день в течение 365 дней

4.1 СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МАТЕРИАЛОВ

Золото – 0,035 г; серебро – 0,244 г; палладий – 0,0063 г.

5 ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ!

На веб-сайте ОАО «Витязь» http://www.vityas.com Вы можете ознакомиться с рекомен-

дациями по подключению устройств и настройке телевизоров.

Внешний вид телевизора и вид телевизора со стороны кожуха зависит от модели

устройства. На рисунках 1 – 2 виды приведены схематически, только для обозначения

местоположения панели управления и панелей разъемов. Изображение панелей управления

и разъемов соответствует Вашей модели и является фактическим.

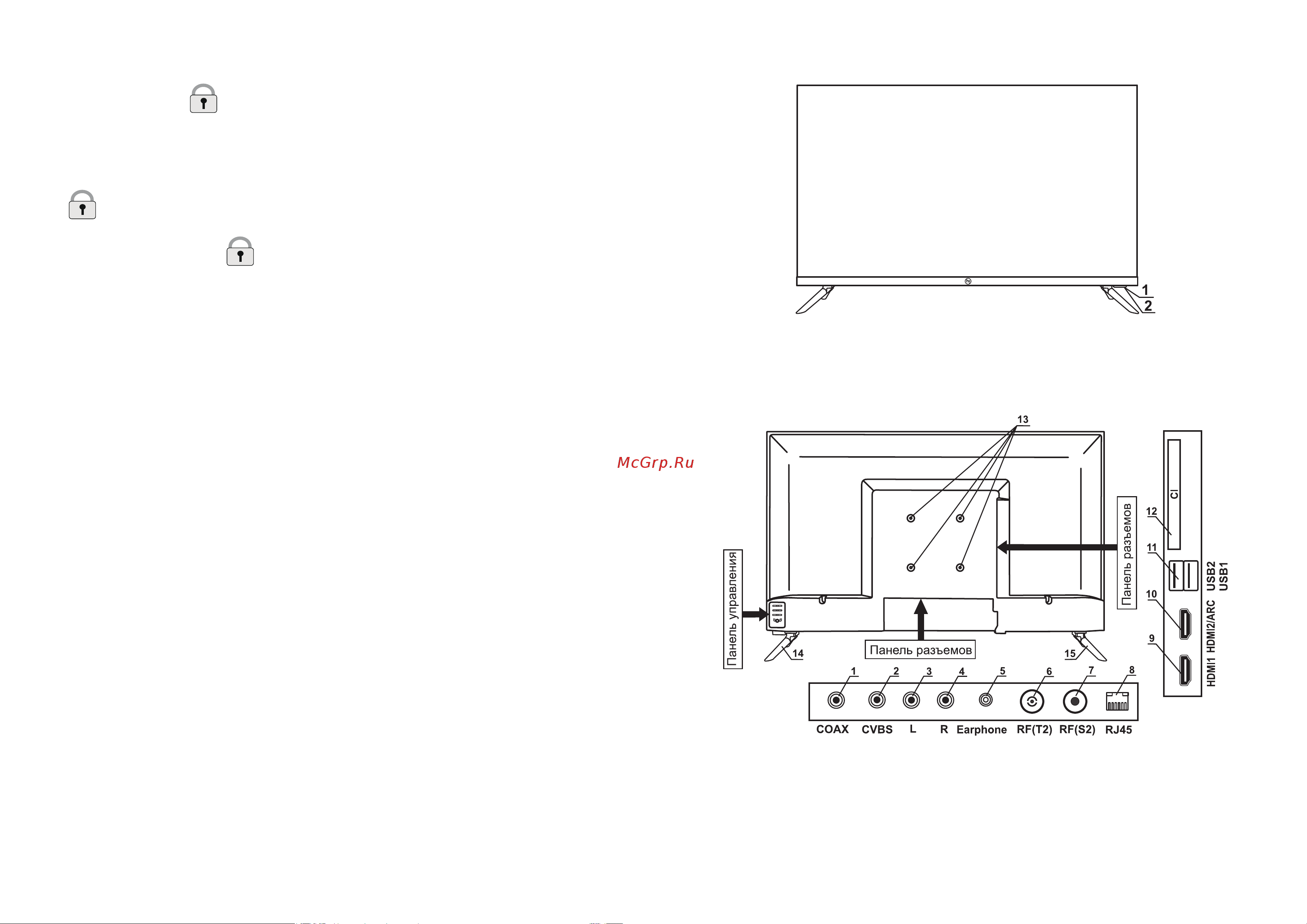

5.1 ВНЕШНИЙ ВИД ТЕЛЕВИЗОРА

1 – окно фотоприемника; 2 – индикатор режима работы телевизора.

Рисунок 1

5.2 ВИД ТЕЛЕВИЗОРА СО СТОРОНЫ КОЖУХА И ПАНЕЛИ РАЗЪЕМОВ

1 - коаксиальный цифровой выход звука COAX; 2 – вход видео CVBS композитного разъема;

3 – вход звука L композитного разъема; 4 – вход звука R композитного разъема; 5 – разъем для

подключения наушников Earphone; 6 – гнездо RF(Т2) для подключения антенны эфирного или

кабельного телевещания; 7 – гнездо RF(S2) для подключения спутниковой антенны; 8 – вход

RJ45 для подключения к сети Интернет; 9 – мультимедийный вход высокого разрешения HDMI1;

10 – мультимедийный вход высокого разрешения HDMI2/ARC, поддерживающий функцию ARC;

РЭ 228

♦ Блокировка источника. В меню БЛОКИРОВКА СИСТЕМЫ переместите курсор на стро-

ку БЛОКИРОВКА ИСТОЧНИКА, нажмите кнопку OK. Выбирайте источник сигнала и нажимайте

кнопку OK - символ

в строке блокируемого источника сигнала меняет цвет. Повторное

нажатие кнопки OK снимает блокировку. После выполненных действий в меню ИСТОЧНИК

будут отображаться только незаблокированные источники.

♦ Блокировка каналов. В меню БЛОКИРОВКА СИСТЕМЫ переместите курсор на строку

БЛОКИРОВКА КАНАЛА и нажмите кнопку OK. Выбирайте канал и нажимайте кнопку OK - символ

в строке блокируемого канала меняет цвет. Повторное нажатие кнопки OK снимает блоки-

ровку. После выполненных действий в меню ВСЕ КАНАЛЫ в строке заблокированного канала

будет отображаться символ

При попытке включить или переключится на заблокированный канал, на экране появляется

надпись «ЧТОБЫ СМОТРЕТЬ ЭТОТ КАНАЛ, НАЖМИТЕ СТРЕЛКУ ВПРАВО И ВВЕДИТЕ PIN-

КОД. Нажмите кнопку ►, введите пароль (по умолчанию, заводской пароль − 0000) и нажмите

кнопку OK. Или же переключитесь на незаблокированный канал.

♦ Установка возрастного ограничения на просмотр. В меню БЛОКИРОВКА СИСТЕМЫ пе-

реместите курсор на строку ВОЗРАСТНЫЕ ОГРАНИЧЕНИЯ и, последовательно нажимая кнопки

◄ или ►, выберите возрастную категорию.

При включении канала, имеющего соответствующее возрастное ограничение, появляется

предупреждение. Введите пароль или переключитесь на другой канал.

ВНИМАНИЕ! Установка возрастного ограничения на просмотр срабатывает в том слу-

чае, если в принимаемом цифровом сигнале имеется соответствующая информация.

♦ Изменение пароля. В меню БЛОКИРОВКА СИСТЕМЫ переместите курсор на строку ИЗ-

МЕНЕНИЕ PIN-КОД и нажмите кнопку OK.

Цифровыми кнопками ПДУ выполните следующие действия по смене пароля:

− введите текущий пароль;

− введите новый пароль;

− подтвердите новый пароль.

ВНИМАНИЕ! Запомните или запишите его! Если Вы забыли выбранный Вами пароль –

обратитесь в службу сервиса.

• Снятие системной блокировки. Войдите в меню БЛОКИРОВКА СИСТЕМЫ и в строке

БЛОКИРОВКА СИСТЕМЫ кнопкой ► выключите системную блокировку.

9.5 МЕНЮ НАСТРОЙКИ

♦ Включите меню ТВ ПАРАМЕТРЫ, кнопкой ► установите курсор на вкладку НАСТРОЙКИ и

нажмите кнопку OK.

♦ Перемещаясь по строкам меню НАСТРОЙКИ, кнопками ◄/►

выберите или отрегулируйте параметры настройки по своему

усмотрению:

- ЯЗЫК МЕНЮ - выбор языка меню и надписей, отображаемых

на экране телевизора;

- ЯЗЫК ТЕЛЕТЕКСТА - выбор нужного языка отображаемого

телетекста;

- МЕСТО ИСПОЛЬЗОВАНИЯ - выбор одной из опций ДОМ

(режим экономичного энергопотребления) или МАГАЗИН (реко-

мендуется использовать в качестве демонстрационного режима);

- ИСТОЧНИК СИГНАЛА ПРИ ВКЛЮЧЕНИИ - выбор режима

работы телевизора (ПОСЛЕДНЕЕ СОСТОЯНИЕ, SMART TV, ТВ),

на который он будет включаться.

♦ Сброс настроек. Установите курсор на строку СБРОС ТВ и

нажмите кнопку OK. На экране появляется предупреждение. Внима-

тельно прочитайте его, выберите одну из позиций и нажмите кнопку

OK. При выборе позиции СБРОС, все пользовательские настройки

будут сброшены и восстановлены заводские.

Если была включена блокировка системы, то предварительно

нужно будет ввести пароль.

9.6 ФУНКЦИЯ HDMI CEC

♦ Функция HDMI CEC позволяет управлять пультом от телевизора

работой внешних устройств, подключенных к HDMI-входам телевизора.

♦ Включите меню ТВ ПАРАМЕТРЫ, кнопкой ► установите курсор

на вкладку CEC и нажмите кнопку OK. Курсор установлен на строке

НАСТРОЙКА HDMI CEC. Одной из кнопок ◄/► активируйте функцию.

• В строках меню CEC можно включить выполнение следующих

функций:

– АВТОВЫКЛЮЧЕНИЕ УСТРОЙСТВА – отключение внешних

устройств при отключении телевизора;

– АВТОВКЛЮЧЕНИЕ ТВ – включение телевизора при включении

внешних устройств;

- СПИСОК СЕС УСТРОЙСТВ - включите меню и выберите

внешнее устройство из числа подключенных по HDMI к телевизору;

– ВЫВОД ARC ЗВУКА – выход цифрового звука на внешние ди-

намики. Функция доступна только при подсоединении через разъем

HDMI2 (ARC) и только когда телевизор подсоединен к AV-ресиверу с

поддержкой функции ARC;

- ПРЕДПОЧТЕНИЕ - выбор трансляции звука на динамики те-

левизора или динамики устройства.

РЭ 228

8 9

11 − разъемы USB1 и USB2 для подключения устройств с USB-соединителем; 12 – слот СI для

подключения СА-модуля или СА-модуля с картой условного доступа; 13 – резьбовые отверстия

для крепления настенного кронштейна; 14 – опорная ножка правая; 15 – опорная ножка левая.

Рисунок 2

ПРИМЕЧАНИЕ − Внешний вид и дизайн телевизора может быть изменен без предвари-

тельного уведомления.

5.3 УПРАВЛЕНИЕ ТЕЛЕВИЗОРОМ КНОПКАМИ ПАНЕЛИ УПРАВЛЕНИЯ

♦ Управление телевизором можно осуществлять кнопками панели управления

(см. рисунок 2).

♦ Кнопки панели управления выполняют следующие функции:

- INPUT - включение меню ИСТОЧНИК, включение подменю или функции;

- MENU - включение/выключение меню КАНАЛ в режиме просмотра теле-

визионных каналов, выход из подменю;

- переключение каналов в режиме просмотра телевизионных

каналов, перемещение по строкам телевизионных меню и меню ИСТОЧНИК;

- - переключение каналов в режиме просмотра телевизионных

каналов, перемещение по строкам телевизионных меню и меню ИСТОЧНИК;

- VOL+ - увеличение громкости, включение выбранного источника в меню

ИСТОЧНИК, перемещение по строкам телевизионных меню;

- VOL- - уменьшение громкости, перемещение по строкам телевизионных меню;

- кратковременное нажатие кнопки переключает телевизор из рабочего режима в

дежурный режим и обратно, длительное нажатие включает меню выключения и перезагрузки.

ВНИМАНИЕ! Управление остальными функциями телевизора осуществляется только

пультом дистанционного управления.

5.4 КРЕПЛЕНИЕ ОПОРНЫХ НОЖЕК К ТЕЛЕВИЗОРУ И ТЕЛЕВИЗОРА НА СТЕНЕ

ВНИМАНИЕ! Все операции по установке опорных ножек на телевизор и креплению

телевизора на стене производить вдвоем или втроем с особой осторожностью, не при-

лагая чрезмерных усилий. Используйте ручную отвертку, а не электрический шуруповерт.

Изготовитель не несет ответственности за любые поломки или травмы, вызванные

неправильной установкой или неправильным обращением с телевизором.

Перед снятием (установкой) опорных ножек и кронштейна отключите вилку сетевого

шнура от розетки электросети.

♦ Обязательно следуйте приведенным ниже инструкциям. Неправильная установка опор-

ных ножек и кронштейна на кожухе телевизора, неправильное крепление телевизора на стене,

использование винтов, отличных от входящих в комплект поставки, – все это может привести к

несчастным случаям, а также к повреждению или падению телевизора.

♦ Крепление опорных ножек на телевизор.

ВНИМАНИЕ! Для обеспечения устойчивости телевизора, соблюдайте правильность

установки опорных ножек. Опорные ножки должны располагаться таким образом, чтобы

их большая выступающая часть находилась со стороны экрана. Неправильно установ-

ленные опорные ножки могут привести к опрокидыванию телевизора.

• Телевизор расположите лицевой стороной вниз на ровной горизонтальной поверхности,

площадь которой больше площади телевизора. Примите меры (подстелите какую-нибудь ткань),

препятствующие повреждению экрана.

• На нижнюю часть корпуса телевизора в соответствии с рисунком 3 поочередно установите

опорные ножки. Большая выступающая часть ножек должна находиться со стороны экрана. За-

крепите винтами из комплекта поставки.

Рисунок 3

ПРИМЕЧАНИЕ – Вид телевизора на рисунке 3 показан условно. Крепление опорных ножек

на Вашей модели телевизора производите в соответствии с фактическим внешним видом.

♦ Крепление телевизора на стене.

ВНИМАНИЕ Крепление телевизора на стене осуществляют с помощью специального

кронштейна и винтов, не входящих в комплект поставки телевизора и приобретаемых

отдельно.

• Для обеспечения безопасного крепления телевизора на стене следуйте приведенным ниже

инструкциям:

- убедитесь, что стена может выдержать вес телевизора и настенного крепления;

- телевизор устанавливайте на вертикальной стене. Рекомендуемое положение - парал-

лельно стене. Допускается наклонная установка, при этом максимальный угол наклона телеви-

зора не должен превышать 15°;

- между кожухом телевизора и стеной оставьте зазор, достаточный для прокладки соедини-

тельных кабелей и обеспечивающий хорошую циркуляцию воздуха;

- для крепления кронштейна на стене используйте крепеж, соответствующий материалу стены.

ПРИМЕЧАНИЕ - На бетонные и кирпичные стены можно вешать любые модели телеви-

зоров. На стены из гипсокартона или аналогичного материала рекомендуется устанавливать

модели массой до 15 кг, но только при использовании специального крепежа, соответствующего

материалу стены.

• Телевизор расположите лицевой стороной вниз на ровной горизонтальной поверхности,

площадь которой больше площади экрана. Примите меры (подстелите какую-нибудь ткань),

препятствующие повреждению экрана. Затем выкрутите винты (см.рисунок 3), крепящие опор-

ные ножки к корпусу телевизора.
