Crown CT21072HBX-2 BMC [57/172] Componentes da ferramenta eléctrica

Crown CT21072HQX-2 BMC [57/172] Componentes da ferramenta eléctrica
57
Português

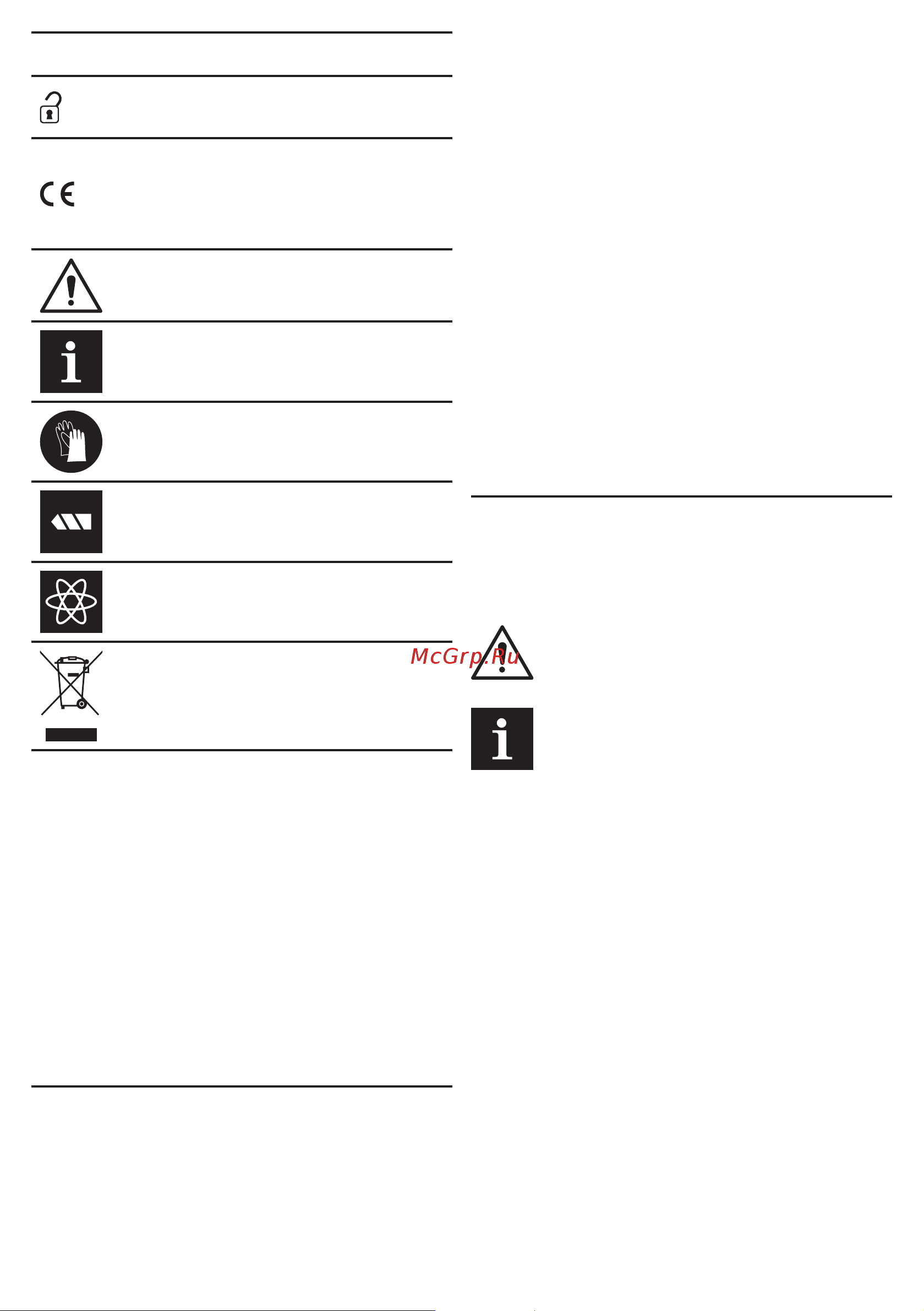

Símbolo Signicado
Desbloqueado�
Um sinal a certicar que
o produto se encontra em
conformidade com os re-
querimentos essenciais das
diretivas da UE e normas
harmonizadas da UE�
Atenção. Importante.
Informação útil.
Utilize luvas de proteção.
Posição de controlo do biná-
rio: "Perfurar"�
Controlo da velocidade sem
passos�
Não elimine a ferramenta
elétrica juntamente com o
lixo doméstico comum�
Designação da ferramenta eléctrica
[CT21072HX-2, CT21072HQX-2]
A ferramenta elétrica foi criada para perfurar madeira,
plástico e metal, bem como para aparafusar e desa-
parafusar elementos de aperto roscados (parafusos,
etc�)� CT21072HQX-2 - O modelo vem com acessó-
rios de mudança rápida (mandril sem chave, suporte
da ferramenta e suporte da ferramenta angular) que
permitem efetuar trabalhos em locais de difícil acesso.
[CT21072HBX-2]
A ferramenta eléctrica foi criada para desaparafusar
e apertar elementos de aperto roscados (parafusos,
porcas, cavilhas, etc�)�
Componentes da ferramenta eléctrica
1 Suporte universal de ferramentas
2 Luz LED
3 Regulador do binário
4 Interruptor do selector da velocidade por passos
5 Indicadores do estado da carga da bateria
6 Interruptor de ligar / desligar
7 Interruptor de inversão
8 Fendas de ventilação
9 Clipe para o cinto *
10 Fixador da bateria *
11 Bateria *
12 Mandril sem chave de mudança rápida *
13 Suporte para ferramentas de mudança rápida *
14 Suporte para ferramentas angulares de mudança
rápida *
15 Carregador *
16 Bucha sem chave
17 Suporte da ferramenta *
18 Casquilho de xação
19 Fixador do acessório de mudança rápida *
20 Broca de chave de fendas *
21 Parafuso
22 Suporte magnético *
23 Indicador (verde) *
24 Indicador (vermelho) *
* Acessórios
Nem todos os acessórios apresentados nas ilus-
trações ou descritos no texto fazem parte das pe-
ças fornecidas.
Instalação e anação dos elementos da
ferramenta eléctrica
Antes da execução de quaisquer trabalhos, centre
o interruptor de inversão 7.
Não aperte demasiado os elementos de
aperto, para evitar danicar a rosca.
A montagem / desmontagem / prepara-
ção de alguns elementos é a mesma para
todos os modelos de ferramentas eléctri-
cas. Neste caso, os modelos especícos
não são indicados na ilustração.
Montagem / substituição dos acessórios de mu-
dança rápida (consulte a imagem 1-3)
[CT21072HQX-2]
Os acessórios de mudança rápida 12, 13 ou 14 au-
mentam a área de utilização da ferramenta elétrica e
permitem efetuar trabalhos em locais de difícil acesso
(consulte a imagem 2�2)�
Mova o xador 19 para a frente e mantenha-o nessa
posição (consulte a imagem 1.1).
Instale um dos acessórios de mudança rápida 12, 13
ou 14 no suporte universal para ferramentas 1 (consul-
te a imagem 1�2)�
Liberte o xador 19
As operações de desmontagem são feitas na se-
quência inversa�
Pode denir o suporte para ferramentas angulares
de mudança rápida 14 para diferentes posições (con-
sulte a imagem 2�1)�
O mandril sem chave de mudança rápida 12 e o su-
porte para ferramentas de mudança rápida 13 (consul-
te a imagem 3) podem ser instalados no suporte para
ferramentas angulares de mudança rápida 14
