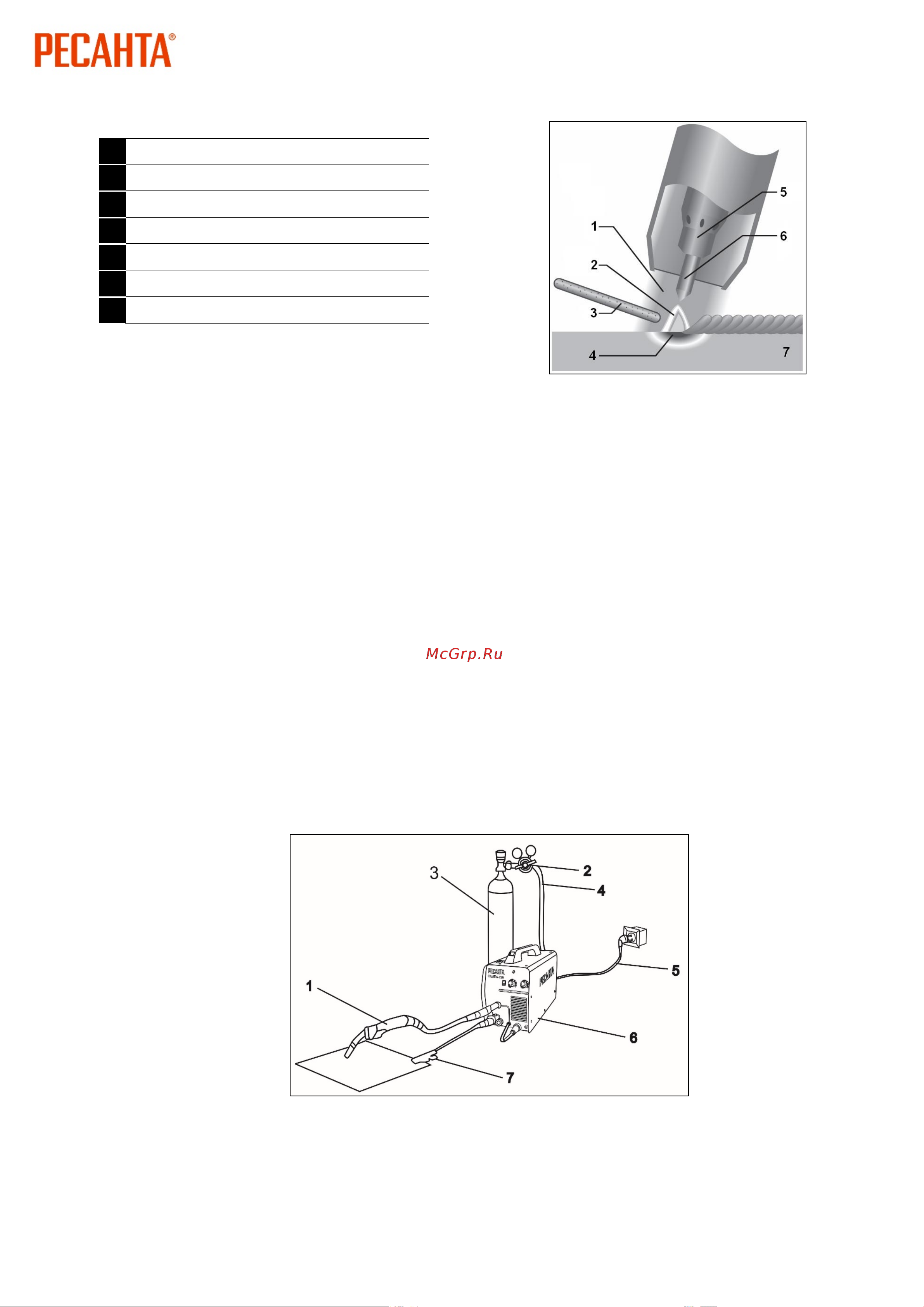

На рисунке изображен процесс сварки в режиме TIG
1
Защитный газ
2
Дуга
3
Сварочная проволока
4
Сварочный шов
5
Накопитель
6
Вольфрамовый электрод
7
Изделие
Рис. 4. Сварка в среде защитных газов
8.2 Подключение оборудования для работы в режиме MIG/MAG
Извлеките устройство из упаковки и тщательно осмотрите на наличие
внешних признаков повреждения при транспортировке (рекомендуется провести
осмотр непосредственно при покупке в присутствии продавца).
Установите устройство, по возможности, в чистом месте с хорошим
притоком воздуха, чтобы вентиляционные отверстия в корпусе не были
прикрыты. Не используйте дополнительные фильтры, и не накрывайте аппарат
материалами, препятствующими притоку воздуха (несоблюдение этих условий
может привести к сильному перегреву аппарата и возможной поломке).
Перед включением аппарата в сеть, внимательно осмотрите изоляцию
кабелей, горелку, разъемы на наличие повреждений. Для электробезопасности
рекомендуется изолировать аппарат от контакта со свариваемой
деталью/местом проведения сварочных работ, установив его на резиновый
коврик изолятор.
Схема подключения оборудования
Рис. 5. Схема подключения режим MIG/TIG
1. Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг. 5. Сетевой кабель.
6. Сварочный аппарат. 7. Клемма заземления. 8. Наконечник силового кабеля горелки
