28
9.1. Рекомендации для режима сварки MIG/MAG/FCAW
Ниже приведен график зависимости параметров сварки и свариваемых
деталей в режиме MIG/MAG/FCAW.

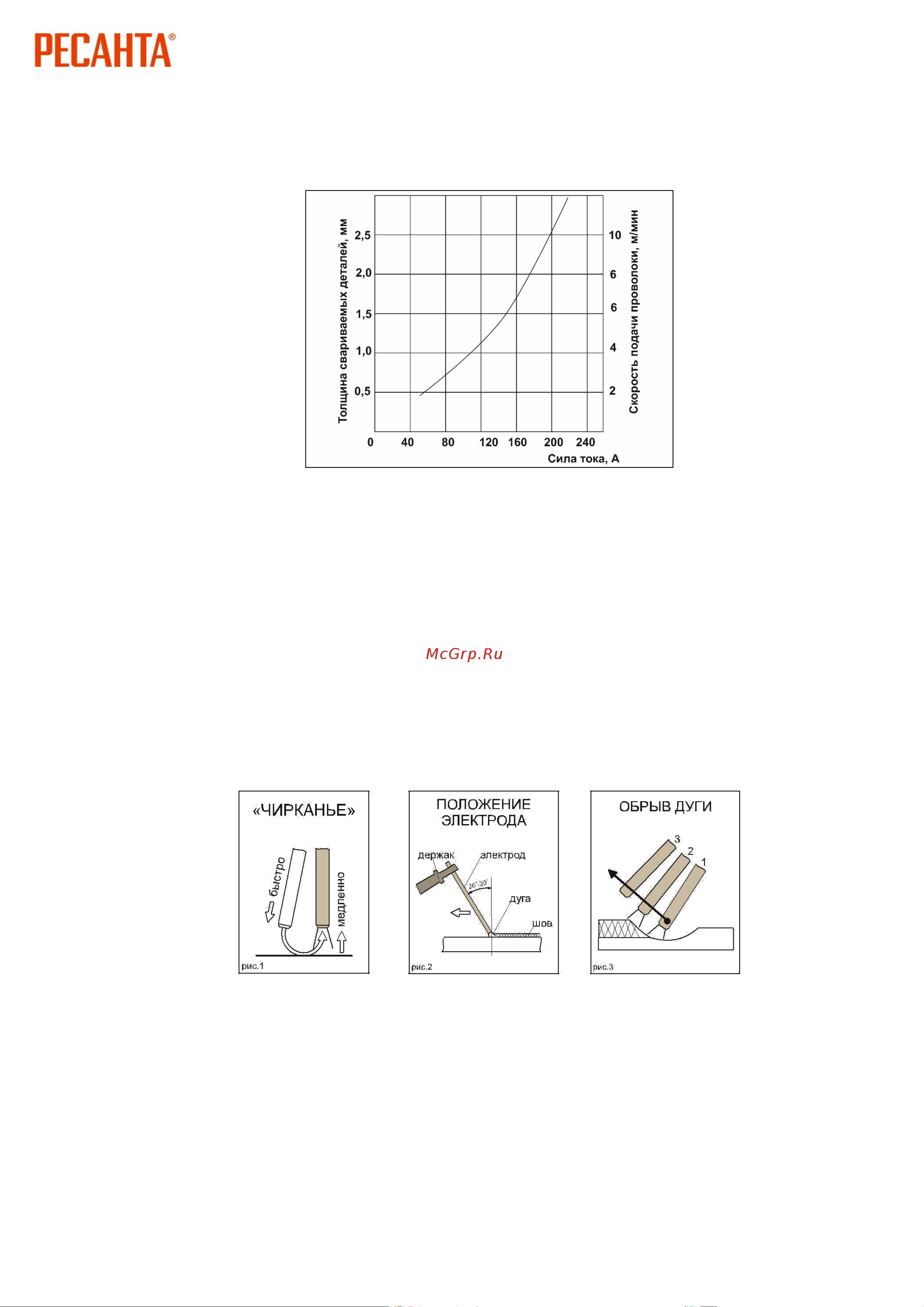

График 1. График зависимости параметров сварки и свариваемых деталей
9.2. Рекомендации для режима сварки ММА
1. Зачистить свариваемый материал. Металл на расстоянии 10-20
мм от шва должен быть очищен от ржавчины, маслянистой пыли,
воды, краски и т.п.
2. Выполнить все рекомендации, описанные в разделе подготовки и
порядке работы.
3. Держа сварочную маску перед лицом, «чиркните» (рис.21 «Чирканье»)
электродом по поверхности свариваемой детали (как при зажигании
спичкой). Данный метод наиболее продуктивный для зажигания
сварочной дуги.
Рис 19. Действия с электродом
4. После зажигания дуги старайтесь сохранять расстояние между рабочей
поверхностью (Вашей деталью) и электродом приблизительно равное
диаметру самого электрода, примерно, 3 – 5 мм. Необходимо соблюдать
это расстояние постоянно во время сварки. Угол наклона электрода от
вертикальной оси должен быть от 20° до 30° (рис.19) «Положение
электрода»).
5. При завершении шва отведите электрод немного назад, чтобы
заполнилась сварочная ванна, а затем переместите электрод на верхний
