8. ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ

8.1 Устройство и принцип работы

Изделие выполнено в металлическом корпусе с открывающейся верхней

крышкой. На передней панели имеется регулятор величины сварочного тока (в

режиме ММА)/ регулятор подачи сварочной проволоки (для режима MIG),

регулятор напряжения (в режиме MIG)/ регулятор горячего старта (в режиме

ММА), регулировка индуктивности (в режиме MIG)/ регулятор форсажа дуги (в

режиме ММА) индикатор "Сеть", индикатор "Перегрева", переключатель

режимов MIG/TIG/ММА, переключатель режимов 2Т/4Т, кнопка подачи

проволоки на холостом ходу. Аппарат оснащен принудительной системой

вентиляции, ввиду этого, категорически запрещается закрывать чем-либо

вентиляционные отверстия в корпусе.

Принцип работы сварочного полуавтомата. Источником питания служит

инвертор на основе IGBT транзисторов. Принцип работы инвертора

заключается в преобразовании переменного напряжения сети частотой 50Гц в

постоянное напряжение величиной в 400В, которое преобразуется в

высокочастотное модулированное напряжение и выпрямляется. Сварка

происходит плавящимся/неплавящимся электродами в среде защитного газа.

Электродом служит металлическая проволока, намотанная на катушку,

подающаяся в зону сварки регулируемым механизмом протяжки, а также

неплавящийся (вольфрамовый) электроды. Защитный газ подается в зону

сварки из присоединяемого баллона через электромагнитный клапан. Аппарат

имеет встроенную защиту от перегрева и оснащен регулировками величины

тока и скорости подачи сварочной проволоки, в зависимости от материала и

толщины свариваемой заготовки. Также, аппарат может работать в режиме

MMA (ручная дуговая сварка).

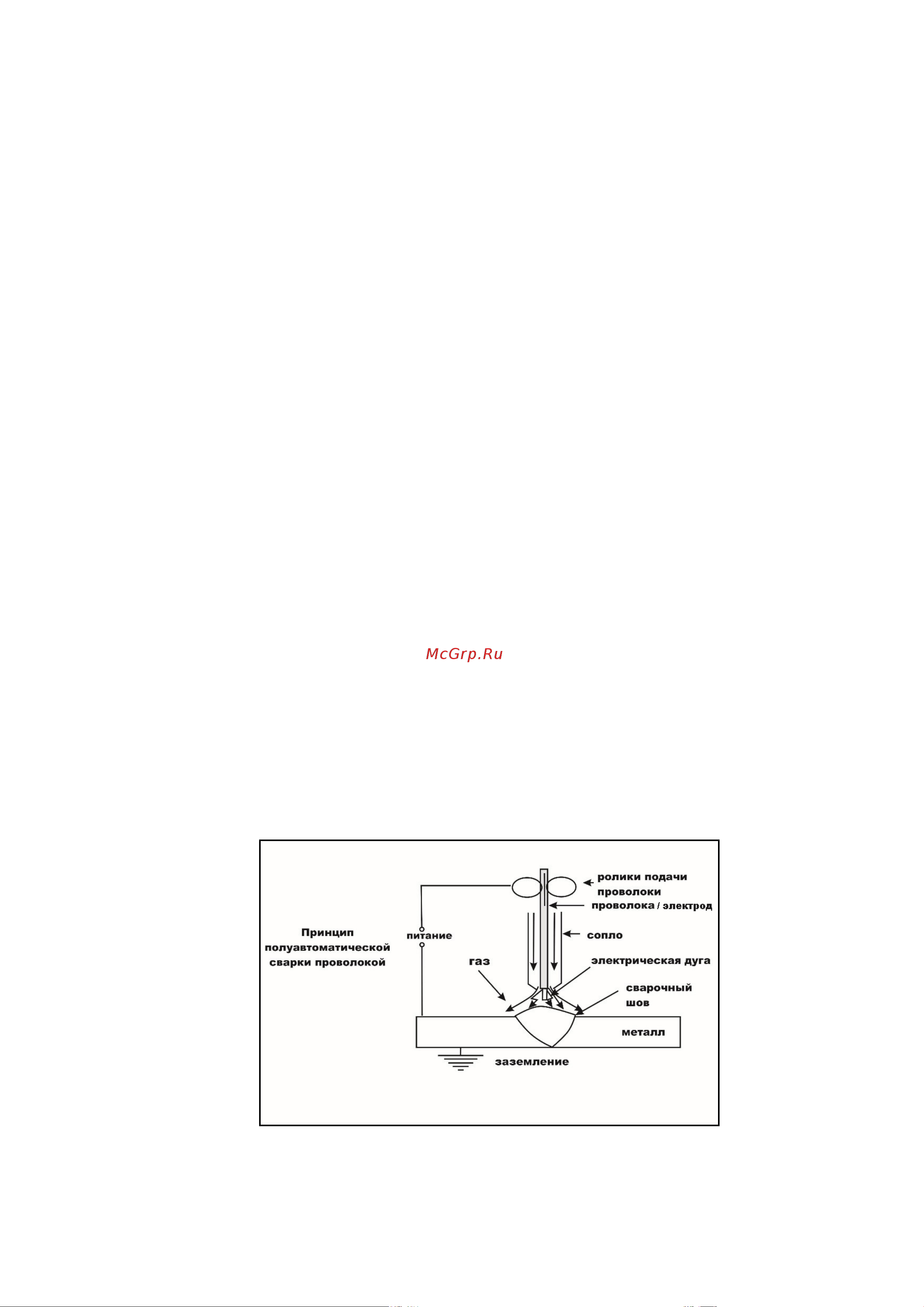

На рисунке изображена сварка MIG/MAG в среде защитных газов

Рис. 3. Сварка в среде защитных газов
