Ресанта САИПА-200ПРОФ (MIG/MAG) [32/44] Обслуживание сварочной горелки
![Ресанта САИПА-200ПРОФ (MIG/MAG) [32/44] Обслуживание сварочной горелки](/views2/2028735/page32/bg20.png)
32

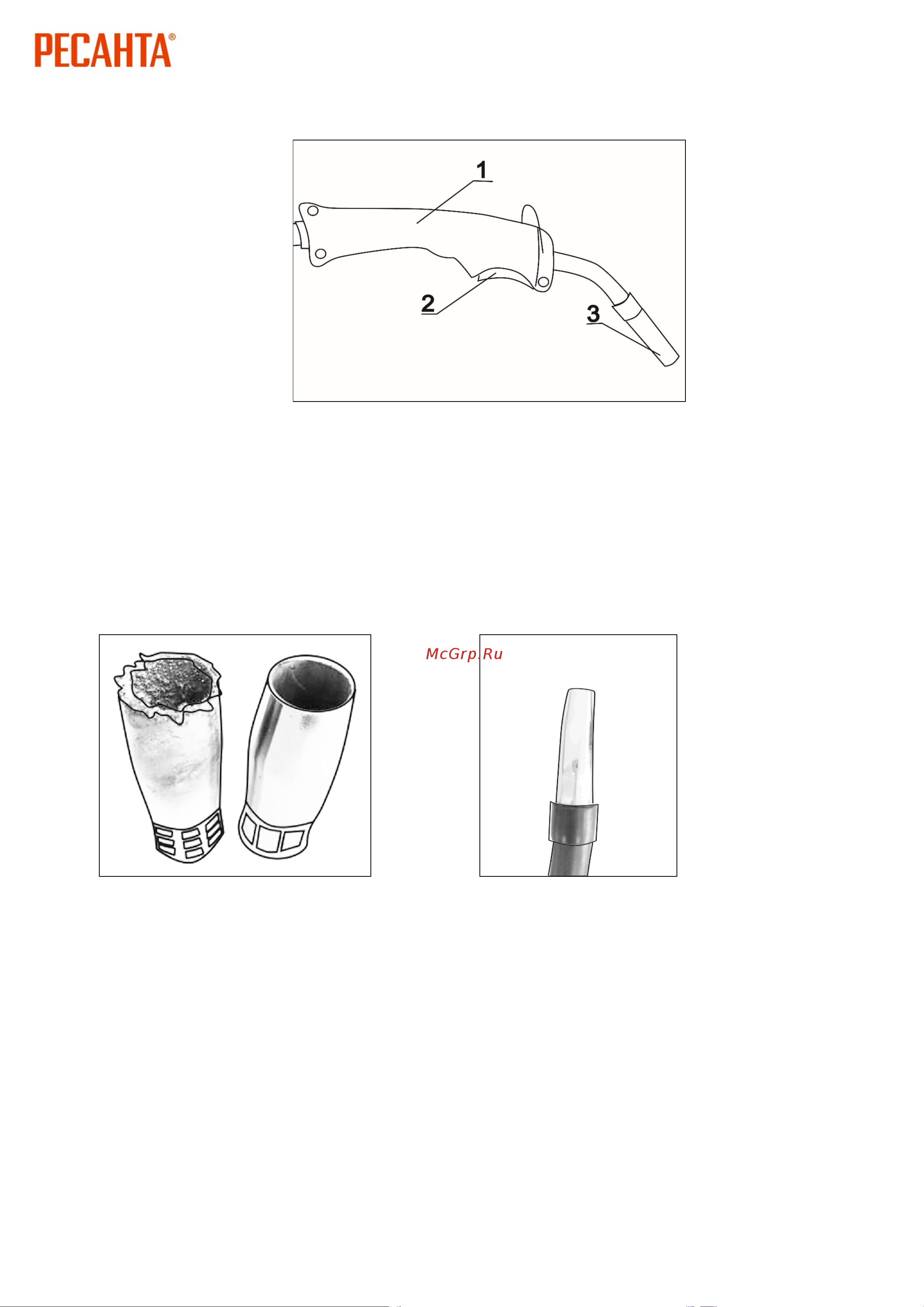

10.1 Обслуживание сварочной горелки
Рис 24. Общий вид горелки
1.Ручка
2.Кнопка
3.Сопло
Замена сопла
Рекомендуется менять сопло вместе с заменой катушки проволоки.
Если в результате износа наконечник выходит за край сопла и во время
сварки появляется такой дефект как пористость шва, замените сопло на новое.
Слева сопло со следами износа, справа новое.
Рис. 25. Изношенное сопло Рис. 26 . Новое сопло
Открутите сопло руками против часовой стрелки. Установите новое.
Замена наконечника
Рекомендуется менять наконечник вместе с заменой катушки проволоки.
Один из признаков необходимости замены наконечника – прерывистость
дуги во время сварки при отсутствии проскальзывания роликов. Также
необходимо менять наконечник в случае засорения.
Убедитесь, что ролики не проскальзывают. Открутите сопло горелки. С
помощью плоскогубцев открутите наконечник. Установите новый наконечник и
Содержание
- 200 проф 1
- Дл для работы в tig режиме с данным аппаратом понадобится вентильная горелка 1
- Содержание 4
- Общие сведения 5
- Правила безопасности 6
- Основные понятия и определения 10
- Комплектность 11
- Общий вид устройства 11
- Основные элементы управления и индикации саипа 200 проф 11
- Основные понятия функций аппарата и их зависимость 14
- Модель серия саипа 200проф 16
- Таблица 3 технические характеристики 16
- Технические характеристики 16
- Подготовка устройства к работе и порядок работы 17
- Устройство и принцип работы 17
- Подготовка аппарата к работе и порядок работы режим сварки mig mag 20
- Открытие закрытые защитного газа осуществляется на горелке 25
- Подготовка аппарата к работе и порядок работы режим tig 25
- Подготовка аппарата к работе и порядок работы режим мма 26
- Рекомендации по проведению сварочных работ 27
- Рекомендации для режима сварки mig mag fcaw 28
- Рекомендации для режима сварки мма 28
- Аргонодуговая сварка в инертном газе неплавящимся электродом позволяет сваривать черные нержавеющие разнородные цветные металлы и сплавы 29
- Основной газ применяемый при tig сварке это аргон 29
- При tig сварке необходимо помнить что неплавящийся электрод в процессе сварки изнашивается и теряет форму вследствие чего его необходимо затачивать а также регулировать величину вылета относительно сопла горелки также необходимо правильно подбир 29
- При аргонодуговой сварке постоянным током неплавящимся электродом используют прямую полярность то есть горелка подключена к а заготовка к дуга горит устойчиво обеспечивая хорошее формирования шва при обратной полярности устойчивость про 29
- Рекомендации для режима сварки tig 29
- Сварка постоянным током на обратной полярности применяется для алюминиевых и магниевых сплавов 29
- А при сварке на постоянном токе 50а б при сварке алюминия в при сварке на постоянном токе 50 а без притупления 30
- При аргонодуговой сварке также следует помнить про противоположный угол наклона горелки см рис 22 это влияет на формирование сварочного шва старайтесь держать горелку под углом 90 по отношении к линии шва 30
- При наплавке валиков горизонтальных швов в нижнем положении присадочной проволоке придают поступательные движения это надо делать так чтобы металл равными порциями поступал в сварочную ванну см рис 23 не рекомендуется прекращать сварку удлинением дуги отводя горелку это ухудшает газовую защиту шва 30
- При сварке без присадочного материала электрод располагают перпендикулярно к поверхности свариваемого металла а с присадочным материалом под углом присадочный пруток перемещают впереди горелки 30
- Рис 0 выпуск электрода 30
- Рис 1 пример заточки вольфрамового электрода где 30
- Присадочную проволоку следует выбирать максимально приближенную к химическому составу основного металла 31
- Расход присадочного прутка в общих случаях выбирается равным длине сварочного шва 31
- Рис 3 пример манипуляции присадочной проволокой при tig сварке 31
- Техническое обслуживание 31
- Обслуживание сварочной горелки 32
- Замена подающего ролика 33
- Возможные неисправности и способы их устранения 34
- Возможные неисправности и способы их устранения предостережение сварщик должен обладать достаточными знаниями об электрических явлениях и здравым чувством безопасности 34
- Гарантии изготовителя 37
- Гарантийный талон 39
- Ред 1 39
- Сварочный аппарат инверторный___________________________________ _____________________________________________________________ признан годным для эксплуатации дата продажи ___________________________________________________ я покупатель представитель фирмы ________________________________ с условиями эксплуатации ознакомлен _____________________________ 39
- Сервисные центры 40
- Ред 1 41
