Bronze Gym XR812_LC [17/40] Сборка оборудования
![Bronze Gym XR812_LC [17/40] Сборка оборудования](/views2/2028863/page17/bg11.png)
17
Сборка оборудования
ВНИМАНИЕ
Прежде чем начать сборку тренажера внимательно ознакомьтесь с инструкциями, незатянутые детали, а
также неправильно закрепленные части тренажера могут привести к появлению шума, а также поломке
оборудования.

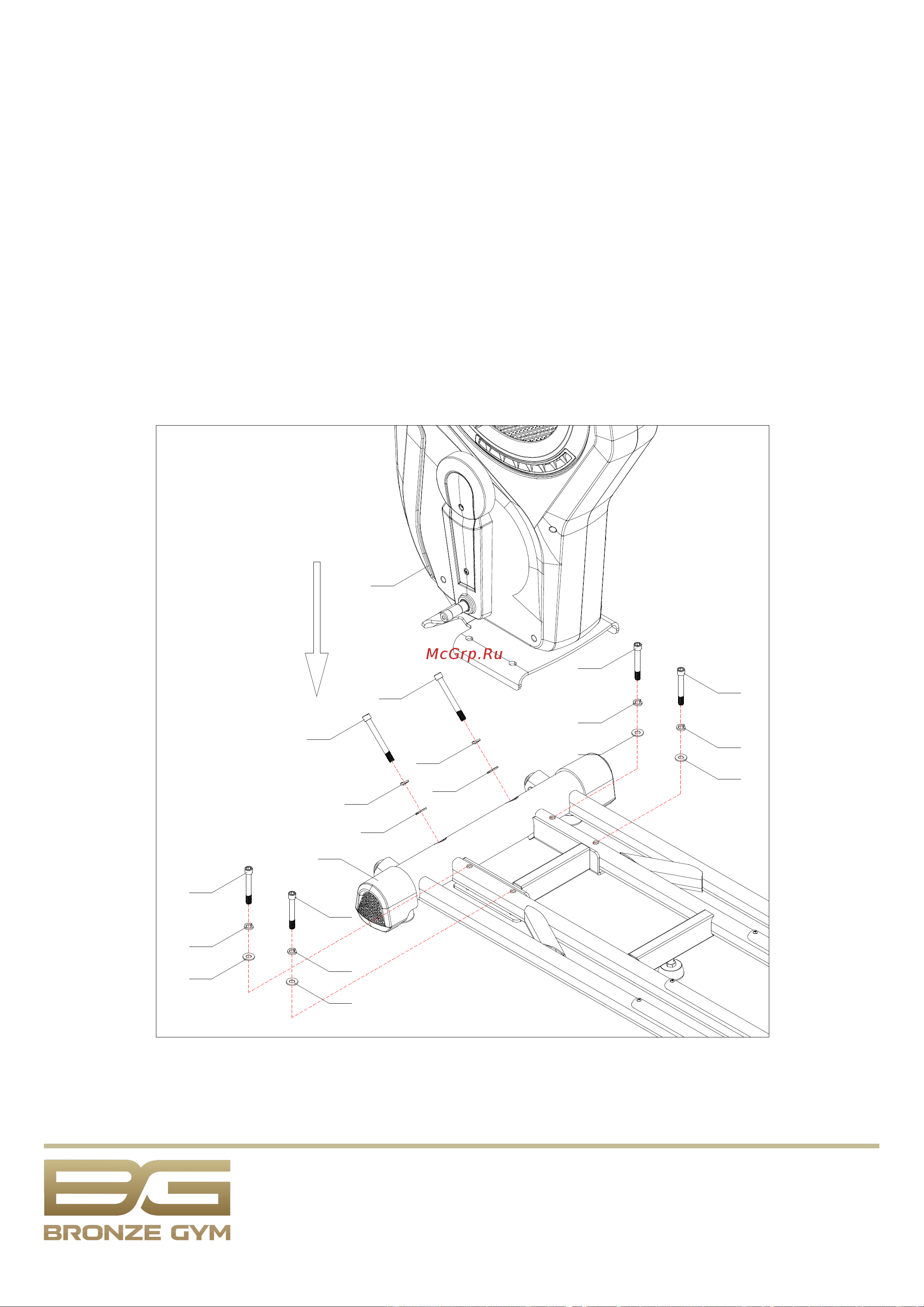

ШАГ 1
Установите основную раму (1) на направляющие (2) и закрепите при помощи двух болтов (95), шести
пружинных шайб (52), двух скругленных шайб (49), четырех болтов (96) и четырех шайб (47).
1
95
52
49
95
52
49
96
52
47
96
52
47
96
52
47
96
52
47
1
2
