18

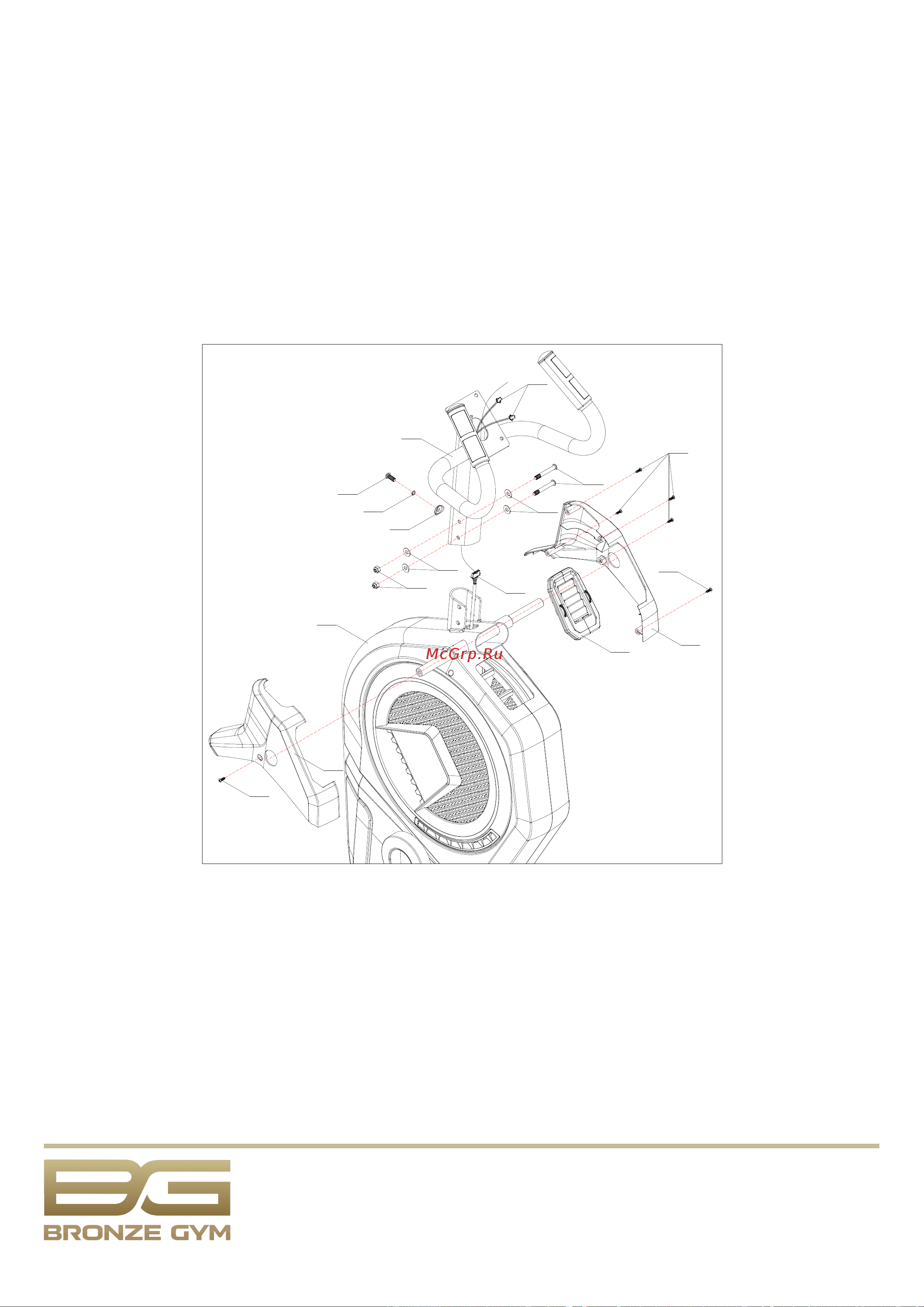

ШАГ 2
Протяните кабель консоли (88) через отверстие в стойке консоли (3).
Установите стойку консоли (3) на основную раму (2) и закрепите при помощи одной скругленной шайбы
(50), одной пружинной шайбы (51), одного бота (68), четырех шайб (44), двух гаек (57) и двух болтов
(70).
Соберите верхний левый кожух (16) с верхним правым кожухом (17) и кожухом (21) с помощью шести
винтов (62).
Внимание! Будьте осторожны при установке стойки консоли, не передавите кабель консоли.
2
62
62
16
16
17
62
70
44
44
57
3
50
51
68
88
2
90
Содержание
- Xr812 lc 1
- Руководство пользователя 1
- Эллиптический тренажер 1
- Уважаемый покупатель 2
- Меры безопасности 3
- Настройка оборудования 4
- Транспортировка хранение ввод в эксплуатацию 4
- Техническое обслуживание гарантия ремонт 5
- Датчики пульса 8
- Назначение тренажера 9
- Указания по утилизации 11
- Схема тренажера в разобранном виде 12
- Сборка оборудования 17
- Шаг 2 протяните кабель консоли 88 через отверстие в стойке консоли 3 установите стойку консоли 3 на основную раму 2 и закрепите при помощи одной скругленной шайбы 50 одной пружинной шайбы 51 одного бота 68 четырех шайб 44 двух гаек 57 и двух болтов 70 соберите верхний левый кожух 16 с верхним правым кожухом 17 и кожухом 21 с помощью шести винтов 62 внимание будьте осторожны при установке стойки консоли не передавите кабель консоли 18

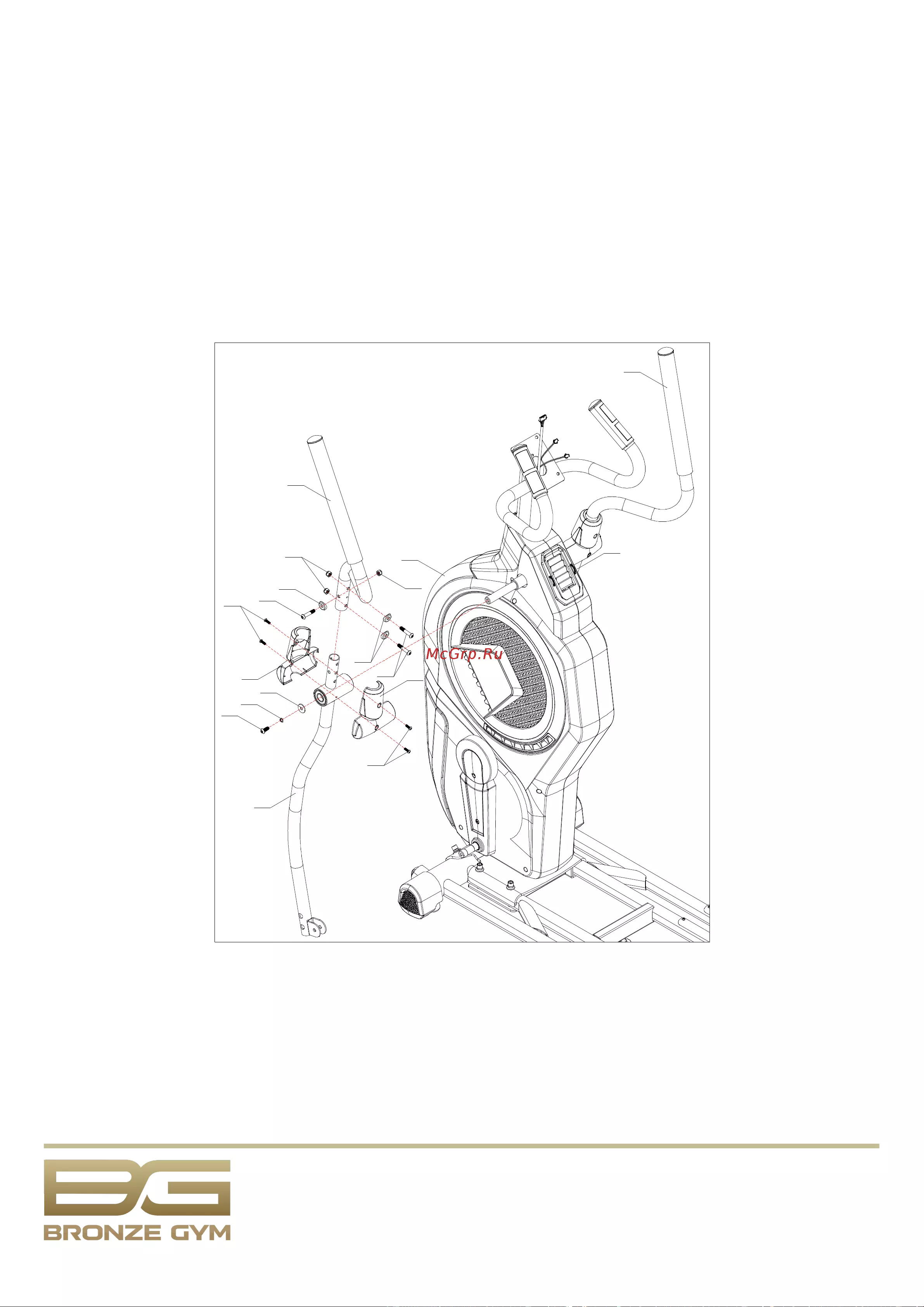

- Шаг 3 нанесите немного смазки на ось основной рамы установите на ось нижний левый руль 6 и закрепите его при помощи болта 68 пружинной шайбы 51 и шайбы 45 закрепите на нижнем левом руле 6 верхний левый руль 4 используя три болта 69 три скругленные шайбы 50 и три гайки 57 соберите кожух бокового руля 1 19 и кожух бокового руля 2 20 на левом боковом руле и скрепите их при помощи четырех винтов 65 повторите описанную процедуру для правой стороны тренажера 19
