19

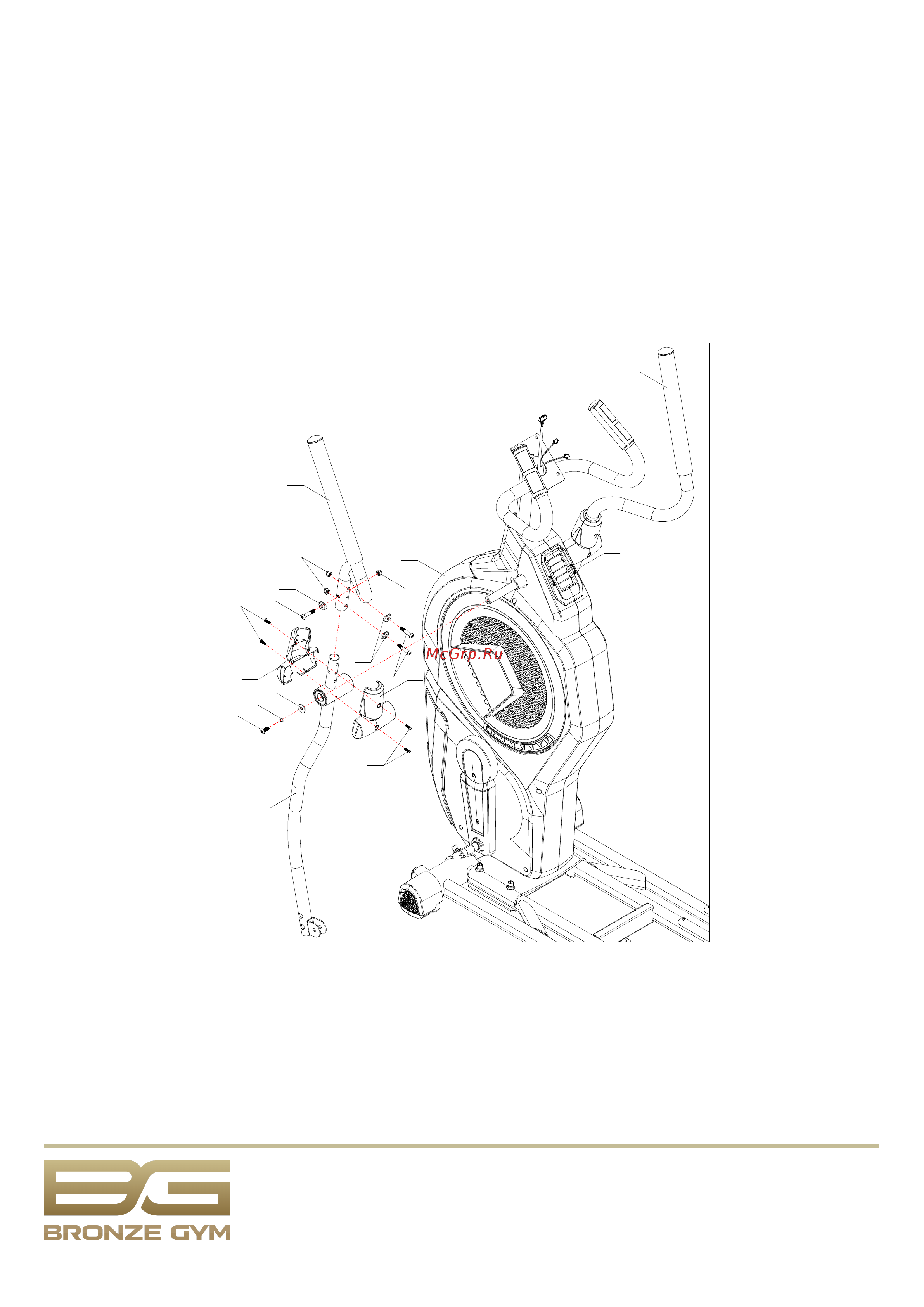

ШАГ 3
Нанесите немного смазки на ось основной рамы. Установите на ось нижний левый руль (6) и закрепите
его при помощи болта (68), пружинной шайбы (51) и шайбы (45).
Закрепите на нижнем левом руле (6) верхний левый руль (4), используя три болта (69), три скругленные
шайбы (50) и три гайки (57).
Соберите кожух бокового руля 1 (19) и кожух бокового руля 2 (20) на левом боковом руле и скрепите их
при помощи четырех винтов (65).
Повторите описанную процедуру для правой стороны тренажера.
