![Bronze Gym XR812_LC Руководство по эксплуатации онлайн [29/40] 797109](/img/pdf.png)
Bronze Gym XR812_LC Руководство по эксплуатации онлайн [29/40] 797109
![Bronze Gym XR812_LC Руководство по эксплуатации онлайн [29/40] 797109](/views2/2028863/page29/bg1d.png)
Содержание
- Xr812 lc 1
- Руководство пользователя 1
- Эллиптический тренажер 1
- Уважаемый покупатель 2
- Меры безопасности 3
- Настройка оборудования 4
- Транспортировка хранение ввод в эксплуатацию 4
- Техническое обслуживание гарантия ремонт 5
- Датчики пульса 8
- Назначение тренажера 9
- Указания по утилизации 11
- Схема тренажера в разобранном виде 12
- Сборка оборудования 17
- Шаг 2 протяните кабель консоли 88 через отверстие в стойке консоли 3 установите стойку консоли 3 на основную раму 2 и закрепите при помощи одной скругленной шайбы 50 одной пружинной шайбы 51 одного бота 68 четырех шайб 44 двух гаек 57 и двух болтов 70 соберите верхний левый кожух 16 с верхним правым кожухом 17 и кожухом 21 с помощью шести винтов 62 внимание будьте осторожны при установке стойки консоли не передавите кабель консоли 18
- Шаг 3 нанесите немного смазки на ось основной рамы установите на ось нижний левый руль 6 и закрепите его при помощи болта 68 пружинной шайбы 51 и шайбы 45 закрепите на нижнем левом руле 6 верхний левый руль 4 используя три болта 69 три скругленные шайбы 50 и три гайки 57 соберите кожух бокового руля 1 19 и кожух бокового руля 2 20 на левом боковом руле и скрепите их при помощи четырех винтов 65 повторите описанную процедуру для правой стороны тренажера 19
- Шаг 4 нанесите немного смазки на оси шатунов установите опору шатуна 8 на направляющие и закрепите ее на оси шатуна используя шайбу 45 кожух 30 и болт 68 левую опору педали 10 соедините с нижним левым рулем 6 с помощью болта 72 установите левый нижний кожух рулей 27 на нижний руль 6 совместно с правым нижним кожухом рулей 28 при помощи двух винтов 62 соберите аналогичным образом другую сторону тренажера 20

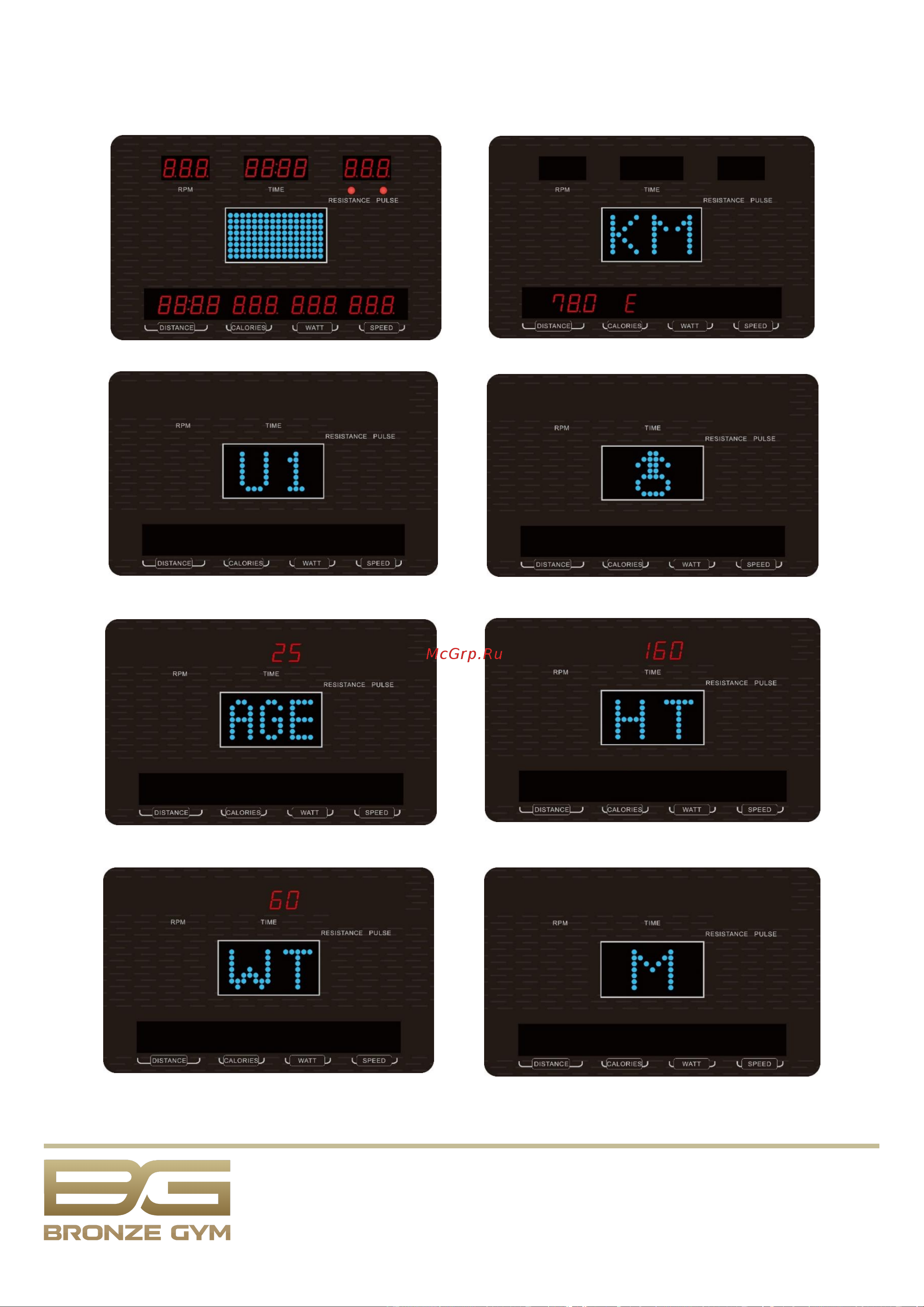

- Работа с консолью 26
- Технические спецификации 39
