7
ЕЖЕКВАРТАЛЬНО

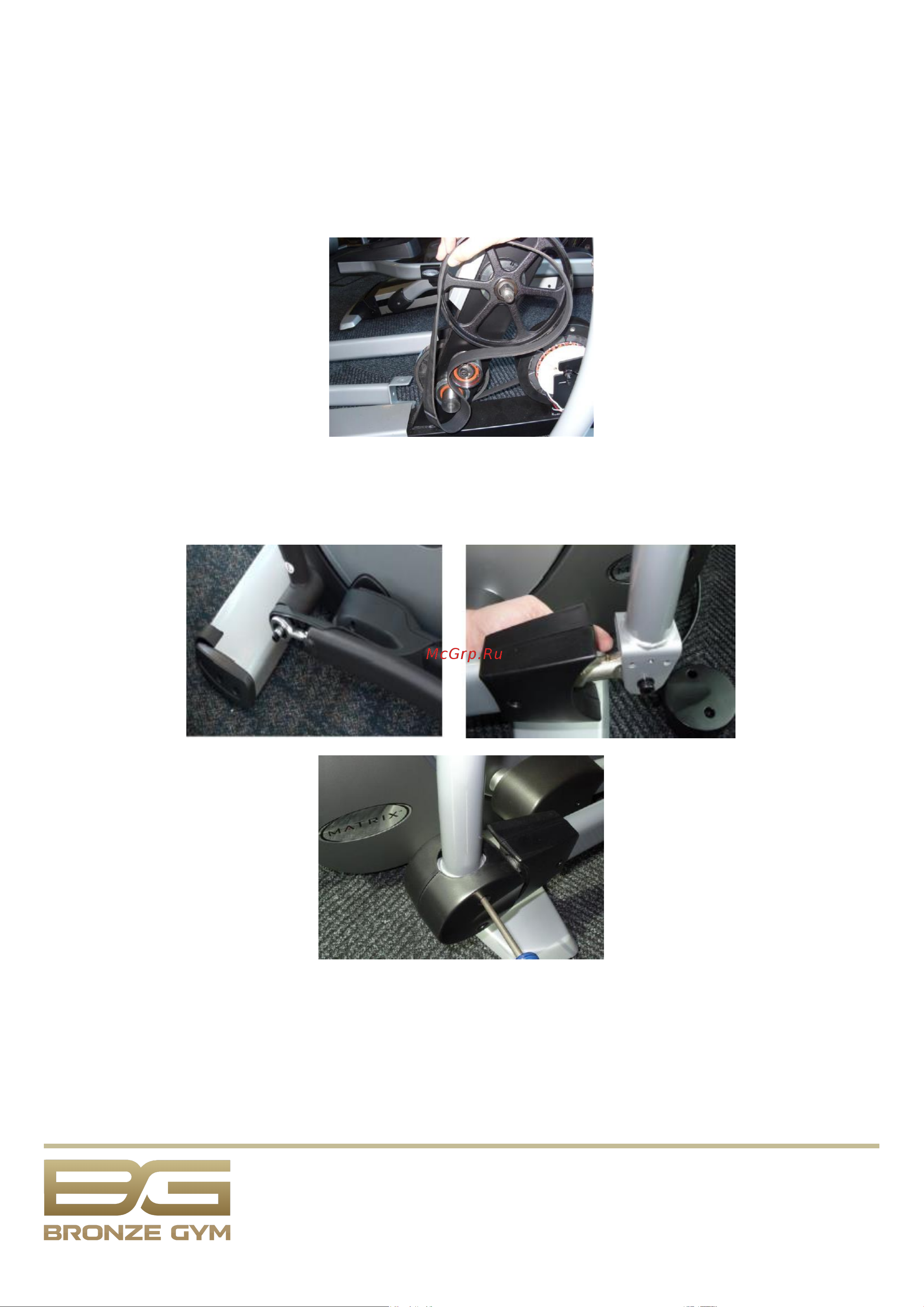

• Отключите устройство от сети. Снимите боковые и передние кожухи и проверьте приводной
ремень на предмет повреждений. Ремень не должен расслаиваться, иметь трещины. Замените его
на новый, если имеются признаки повреждения. Обратитесь в Авторизованный сервисный центр.
• Снимите боковые пластиковые крышки и смажьте шаровой шарнир, в котором соединительный
рычаг и верхний рычаг соединяются вместе. Используйте палец для нанесения смазки Литол или
консистентной смазки PTFE (Teflon) на подшипник.
Профилактическое обслуживание является ключом к исправной работе тренажеров. Оборудование
необходимо регулярно проверять. Нельзя использовать неисправные и поломанные детали
тренажера. Они должны быть отремонтированы или заменены на новые.
Авторизованные сервисные центры (АСЦ) предоставляют услуги по обслуживанию тренажеров на
объекте пользователя по запросу или непосредственно при доставке в АСЦ.
НЕ ИСПОЛЬЗУЙТЕ тренажер, если он поврежден или имеет сломанные или изношенные детали.
