19

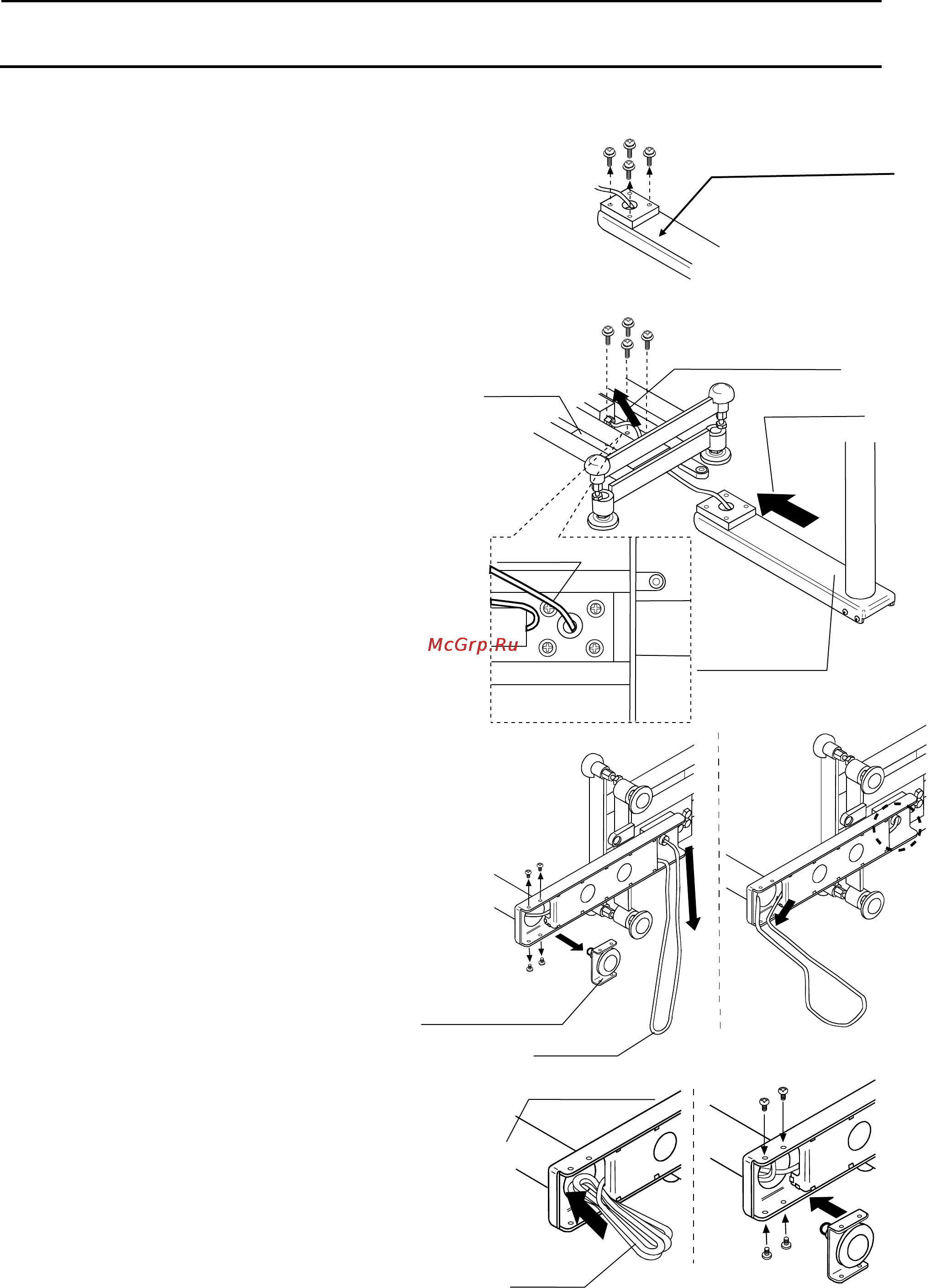

6.1.1. Установка весов SW
6.1.1.1. Присоединение корпуса дисплея к дисплейной стойке
Серия SW-M / L со стойкой дисплея
1. Снимите чашку весов с базы.
2. Извлеките 4 винта из нижней части
стойки дисплея.
3. Вставьте стойку дисплея под базу,
одновременно втягивая кабель в базу.
При этом отверстия для кабеля стойки
и базы должны совпасть (см. «3» на
иллюстрации справа).
Не тяните кабель с силой.
Не зажимайте кабель между стойкой и
базой.
4. Совместите отверстия для винтов на
стойке и базе. Прочно закрепите стойку
дисплея на базе, используя винты,
извлечѐнные на шаге 2.
5. Положите базу на бок.
Извлеките 4 винта
(“5” на иллюстрации) и снимите
ножку суппорта стойки.
7. Вытяните излишний кабель из базы
(см. “6” на иллюстрации).
Постарайтесь не повредить кабель.
Убедитесь, что кабель не провисает.
7. Вытяните кабель в направлении стойки
(см. “7” на иллюстрации).
8. Вложите свѐрнутый избыточный кабель
в стойку (см. “8” на иллюстрации).
9. С помощью 4 винтов, извлечѐнных на
шаге 5, прикрепите ножку суппорта
стойки к стойке дисплея.
10. Верните базу в изначальное положение и
установите на неѐ чашку весов.
4
3. Вставить
む
3. Вытянуть кабель
База
Кабель
База, вид сверху
9
Стойка дисплея
8
Связка кабе
9
Нижняя часть
стойки дисплея
2
6
Ножка суппорта
стойки
5
7
5
Кабель
Нижняя часть
стойки
дисплея
