Чтобы пользоваться опцией OP-04 RS-232C, нужно выполнить установку для
функции “5if”, устанавливающей, что будет использоваться: RS-422 или RS-485.
Чтобы подключить к ПК несколько весов, нужно установить для них различные
адреса. Для этого используйте функциональную установку “adr”.
11.1.3.2. Спецификация OP-04
Спецификация RS-422/485
Система передачи данных EIA RS-422 / 485
Форма передачи данных Асинхронная, двунаправленная, полудуплексная
Формат данных Скорость передачи данных: 2400, 4800, 9600 бит/сек
Биты данных : 7 бит + 1 бит чѐтности (Чѐт / Нечет) или 8 бит
(нет проверки чѐтности)
Стартовый бит : 1 бит
Стоповый бит : 1 бит
Код : ASCII
Терминатор : C
R
L
F
(C
R
:0Dh, L
F
:0Ah)
LSB
0
1
2
3
4
5
MSB
6
Стоповый бит
Бит четности
Бит данных
Стартовый бит

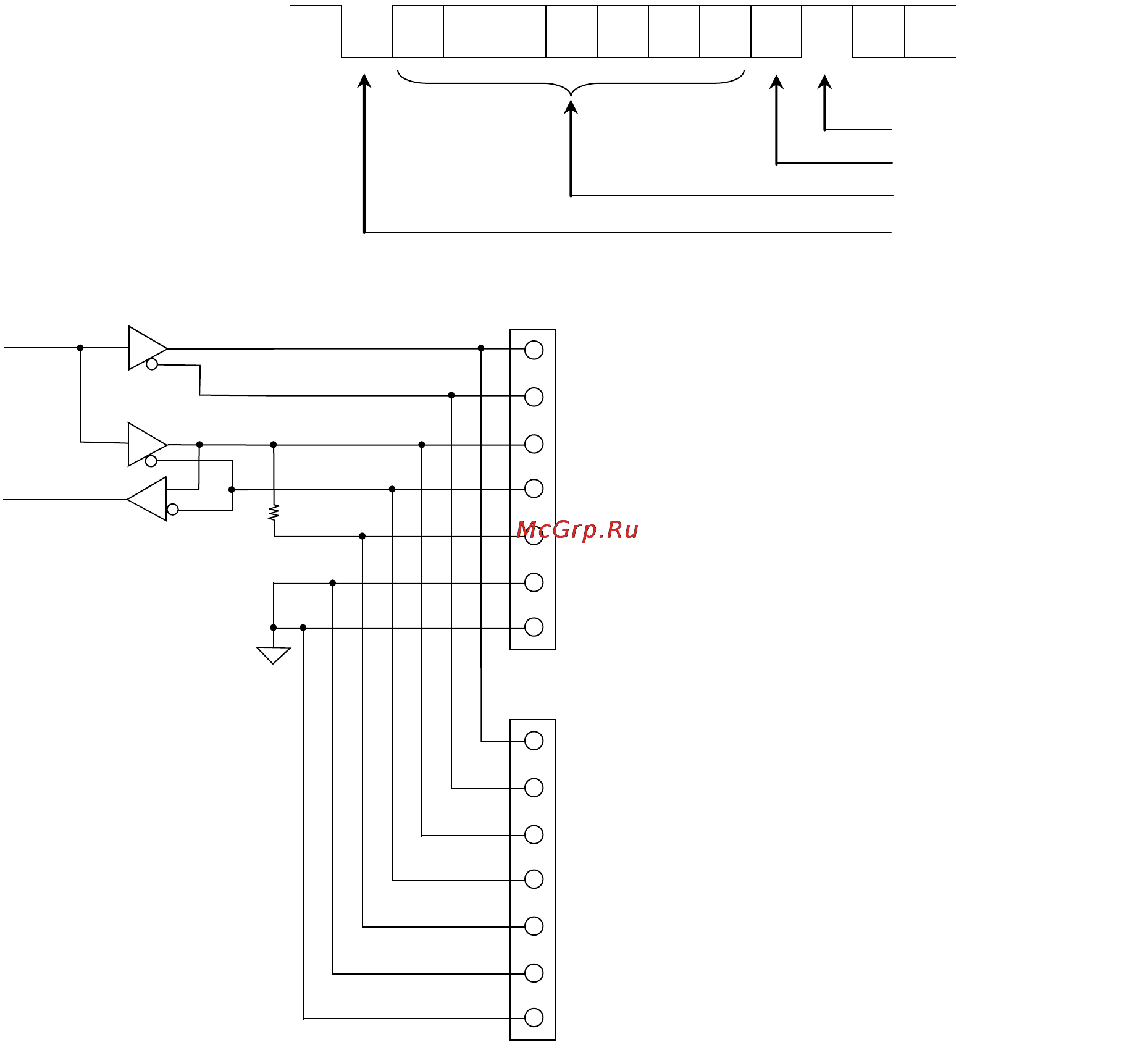

Схема соединений
1 SDA (RS-422 Out)
2 SDB (RS-422 Out)
3 RDA (RS-422 In / RS-485 In-Out)
4 RDB (RS-422 In / RS-485 In-Out)
5 TRM (Завершение)
6 SG (Заземление сигнала)
7 SHLD (Экран)
100Ом
1 SDA (RS-422 Out)
2 SDB (RS-422 Out)
3 RDA (RS-422 In / RS-485 In-Out)
4 RDB (RS-422 In / RS-485 In-Out)
5 TRM (Завершение)
6 SG (Заземление сигнала)
7 SHLD (Экран)
1 (-15В~-5В)
0 (5В~15В)
