54

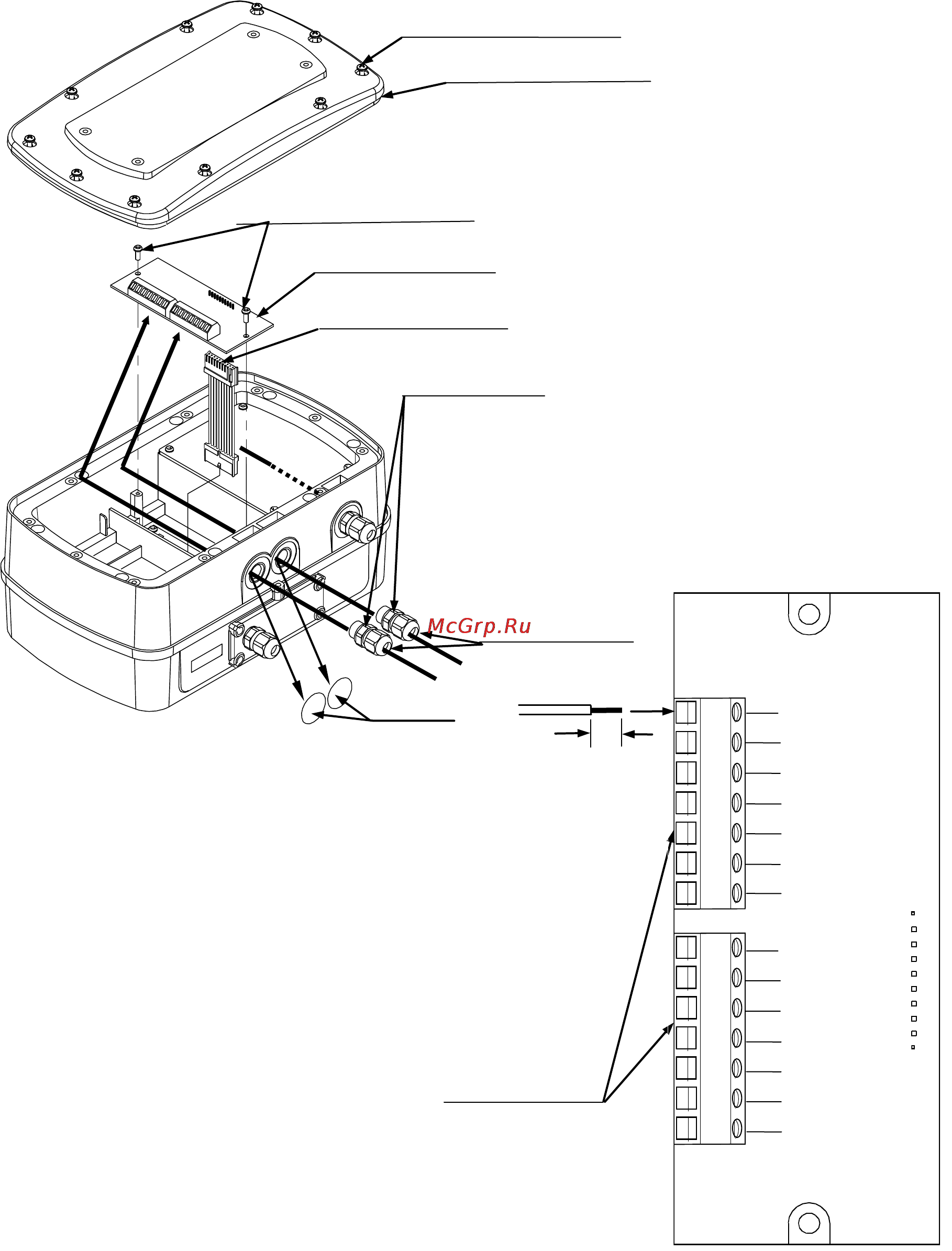

11.1.3.1. Установка OP-04
Процедура установки ОР-04 такая же, как у OP-03. См. п. “13.2.1. Установка OP-03”.
Выполните установки функций “bp5”, “btpr”, “prt”, “5if”, “adr” и “aCk”, как
требуется.
Клеммная панель
M4 винт (10 шт.)
Задняя крышка
дисплея
Кабельные сальники
Интерфейсная плата
Винты M3x8
Наклейка
Кабель коннектора
К внешнему
1.SDA
2.SDB
3.RDA
4.RDB
5.TRM
6.SG
7.SHLD
6 мм
(AWG 26~16)
1.SDA
2.SDB
3.RDA
4.RDB
5.TRM
6.SG
7.SHLD
устройству
Другие весы SW
