47

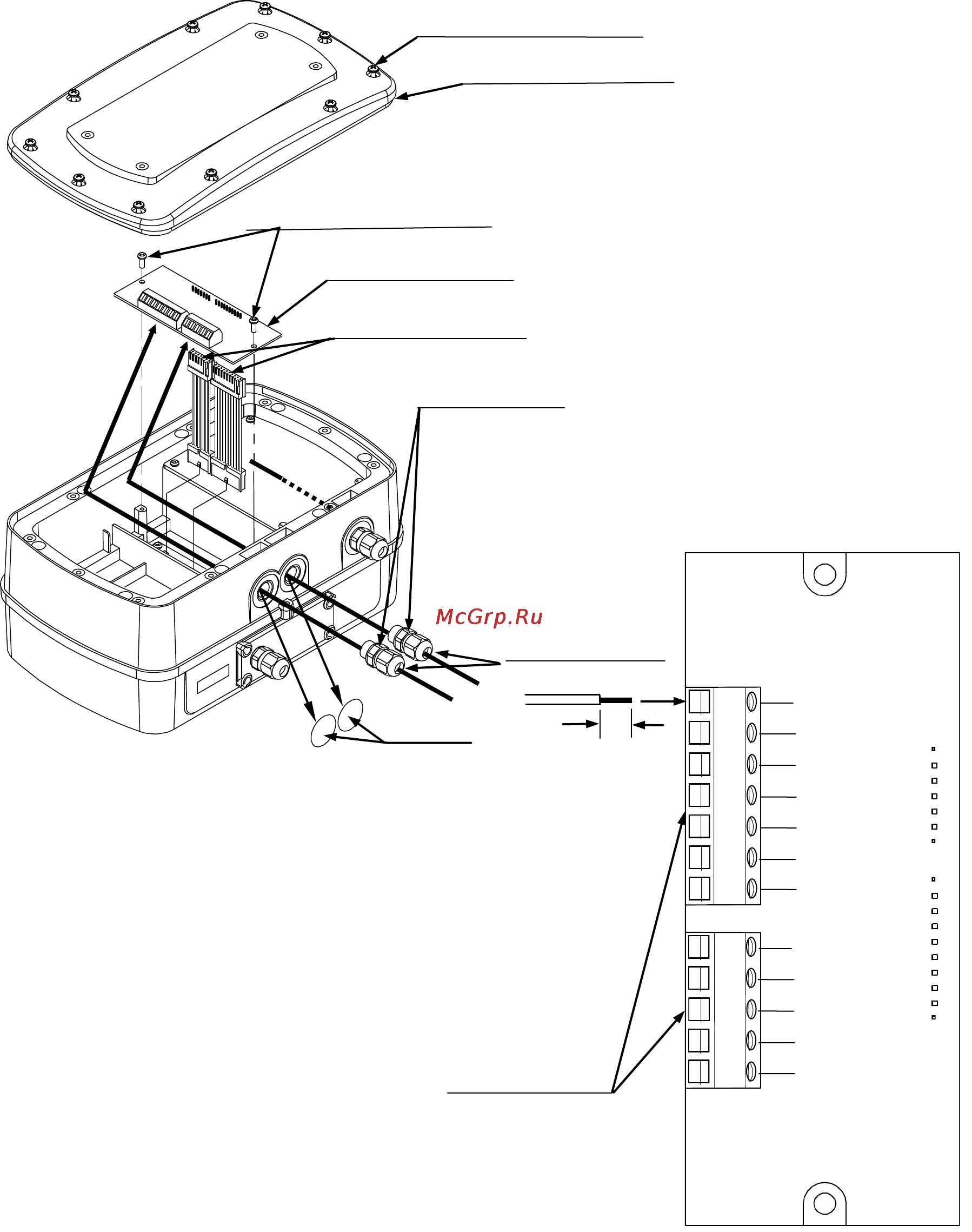

1. Отключите силовой кабель от электросети. Если батарея установлена, убедитесь, что
весы отключены.
2. Ослабьте винты M4 и снимите заднюю крышку дисплея.
Замечание: соблюдайте осторожность, не уроните дисплей.
3. Подключите кабель к внешнему устройству через кабельный сальник и клеммную
панель на интерфейсной плате.
4. Подключите кабели коннектора (7 и 10 штырьков), поставляемые с OP-03, к
1.LOLO
2.LO
3.OK
4.HI
5.HIHI
6.COM
7.SHLD
1.RXD
2.TXD
3.DSR
4.SG
5.SHLD
6 мм
(AWG 26~16)
Клеммная панель
M4 винт (10 шт.)
Задняя крышка
дисплея
Кабельные сальники
Интерфейсная плата
Винты M3x8
Наклейка
Кабель коннектора
К внешнему
устройству
