13
Сборка оборудования
ВНИМАНИЕ! Во время установки различных винтов и болтов не следует их сильно
затягивать. Это необходимо сделать в самом конце сборки.

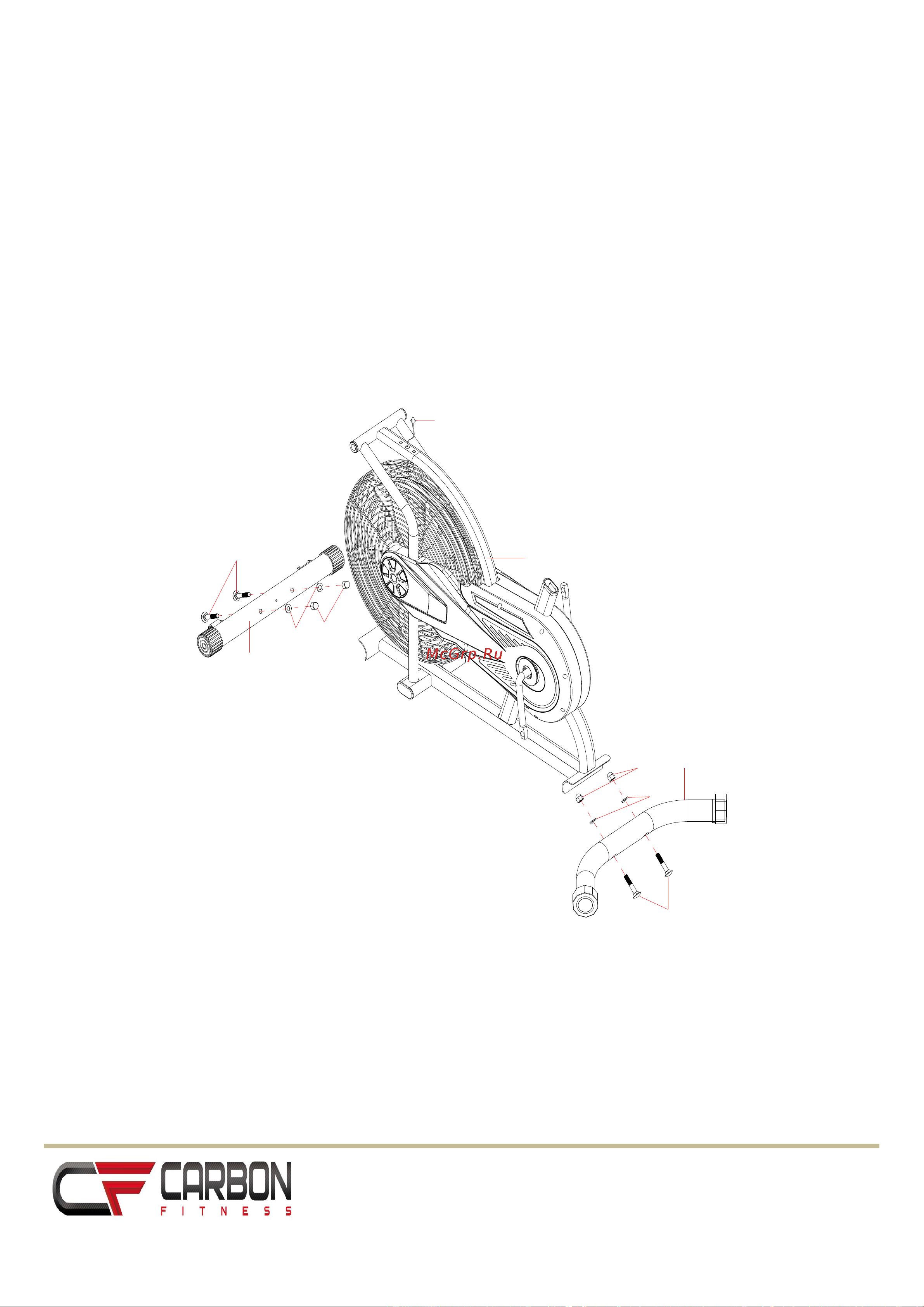

Шаг 1
Крепление переднего и заднего стабилизаторов
Прикрепите задний стабилизатор (10) к основной раме (1) с помощью двух гаек M10 (71), двух
скругленных шайб Ø 10 × Ø 20 × 2,0 (70) и двух болтов M10 × 56 (69). Затяните их. Прикрепите
передний стабилизатор (9) к основной раме (1), используя две гайки M10 (71), две скругленные шайбы
Ø 10 × Ø 20 × 2,0 (70) и два болта M10 × 56 (69). Затяните их.
01
69
10
71
70
69
70
71
09
75
Содержание
- Велотренажер 1
- Руководство пользователя 1
- Уважаемый покупатель 2
- Меры безопасности 3
- Настройка оборудования 5
- Транспортировка хранение ввод в эксплуатацию 5
- Техническое обслуживание гарантия ремонт 6
- Назначение 10
- Указания по утилизации 12
- Сборка оборудования 13
- Правому шатуну 62 используя шайбу ø 24 ø 13 4 0 76 втулку ø 16 ø 13 14 5 77 правую тягу 8 и правую гайку 83 затяните правую педаль 12 рукой по часовой стрелке и затяните правую гайку 83 против часовой стрелки с помощью гаечного ключа повторите ту же процедуру чтобы прикрепить левую педаль 11 к левому шатуну затянуть левую педаль 11 против часовой стрелки и затянуть левую гайку 82 по часовой стрелке с помощью гаечного ключа примечание не поворачивайте левую педаль по часовой стрелке чтобы не сорвать резьбу вставьте правый верхний руль 4 в пластиковую втулку на трубе правого нижнего руля 6 используя фиксатор m8 32 повторите ту же процедуру для сборки левого нижнего руля 3 14
- Шаг 2 крепление боковых рулей снимите два болта m10 20 27 две пружинные шайбы ø 19 5 ø11 5 2 5 28 две шайбы ø 10 ø25 2 0 89 две шайбы ø28 ø 16 δ5 29 и две волновые шайбы ø 22 ø 17 δ0 3 31 со стержня 81 вставьте стержень 81 в отверстие основной рамы 1 оденьте две волновые шайбы ø 22 ø 17 δ0 3 31 на стержень 81 затем оденьте нижние рули l r 5 6 на стержень 81 используя два болта m10 20 27 две пружинные шайбы ø 19 5 11 5 2 5 28 две шайбы ø 10 ø25 2 0 89 и две шайбы ø 28 ø 16 δ5 29 закрепите два поручня снимите шайбу ø 24 ø 13 4 76 втулку 16 ø 13 14 5 77 и правую гайку 83 с правой педали 12 прикрепите правую педаль 12 к 14
- Сборка завершена 16
- Схема тренажера в разобранном виде 19
- Работа с консолью 20
- Технические спецификации 21
- Внимание 22
- Гарантия 1 год 22
- Для домашнего использования 22
- Макс вес пользователя 120 кг 22
- Питание не требует подключения к сети 22
- Производитель neotren gmbh германия 22
- Страна изготовления кнр 22
- Тренажер предназначен 22
- Энергосбережение есть 22
