Carbon Fitness A808 [16/22] Сборка завершена
![Carbon Fitness A808 [16/22] Сборка завершена](/views2/2029882/page16/bg10.png)
16

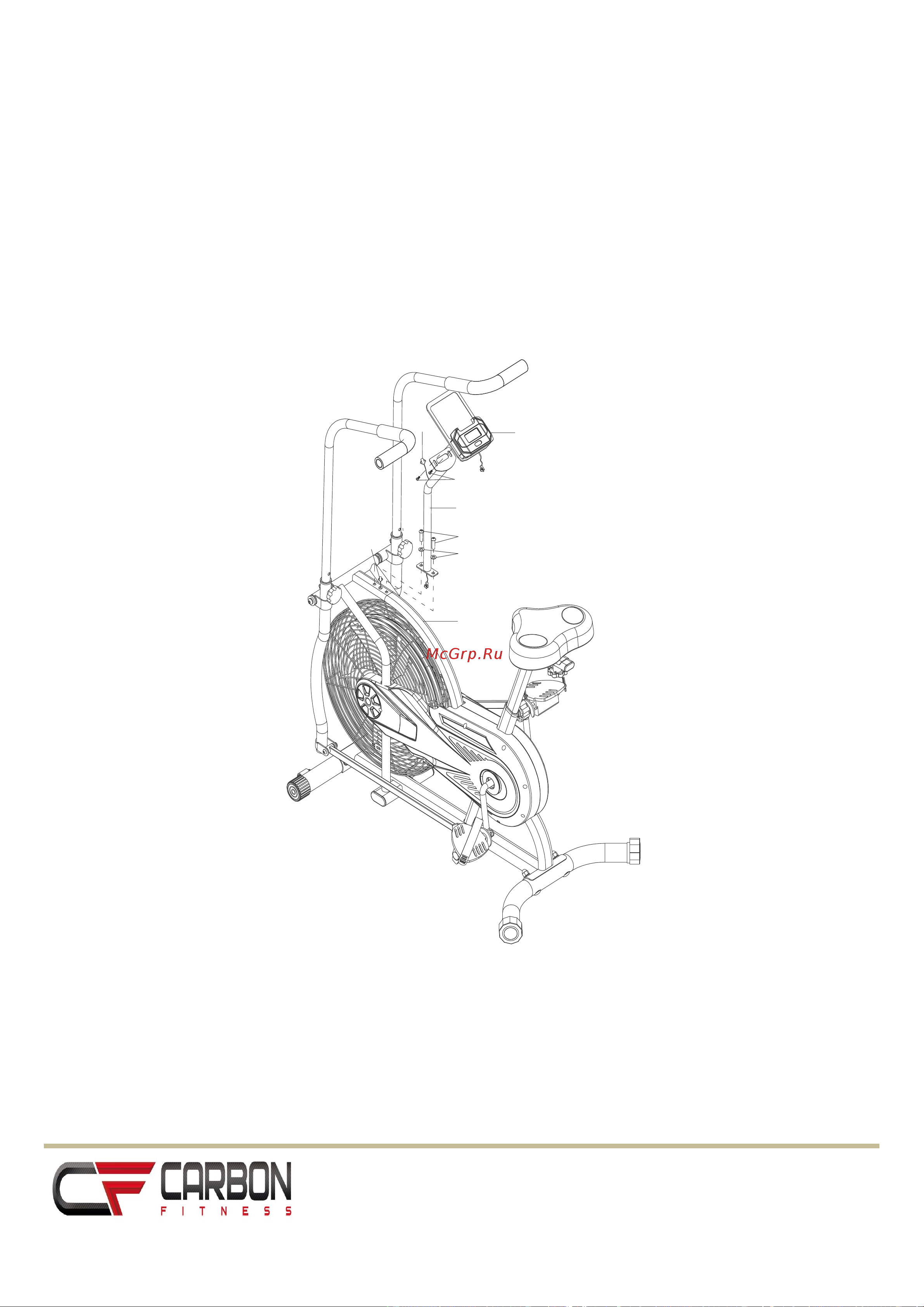

Шаг 4
Крепление стойки консоли и консоли
Соедините провод датчика (75) с внешним проводом (20). Снимите две шайбы Ø8 × Ø16 × 1,5 (17) и два
болта M8 × 30 (23) с основной рамы (1). Прикрепите стойку консоли (2) к основной раме (1) с помощью
двух шайб Ø8 × Ø16 × 1,5 (17) и двух болтов M8 × 30 (23). Затяните с помощью гаечного ключа.
Подсоедините внешний провод (20) к проводу консоли (19). Снимите два винта M5 × 10 (22) с консоли
(19). Затем прикрепите консоль (19) к верхнему концу стойки консоли (2), используя два винта M5 × 10
(22). Затяните гаечным ключом.
19
22
02
23
17
20
75
01
СБОРКА ЗАВЕРШЕНА
