14

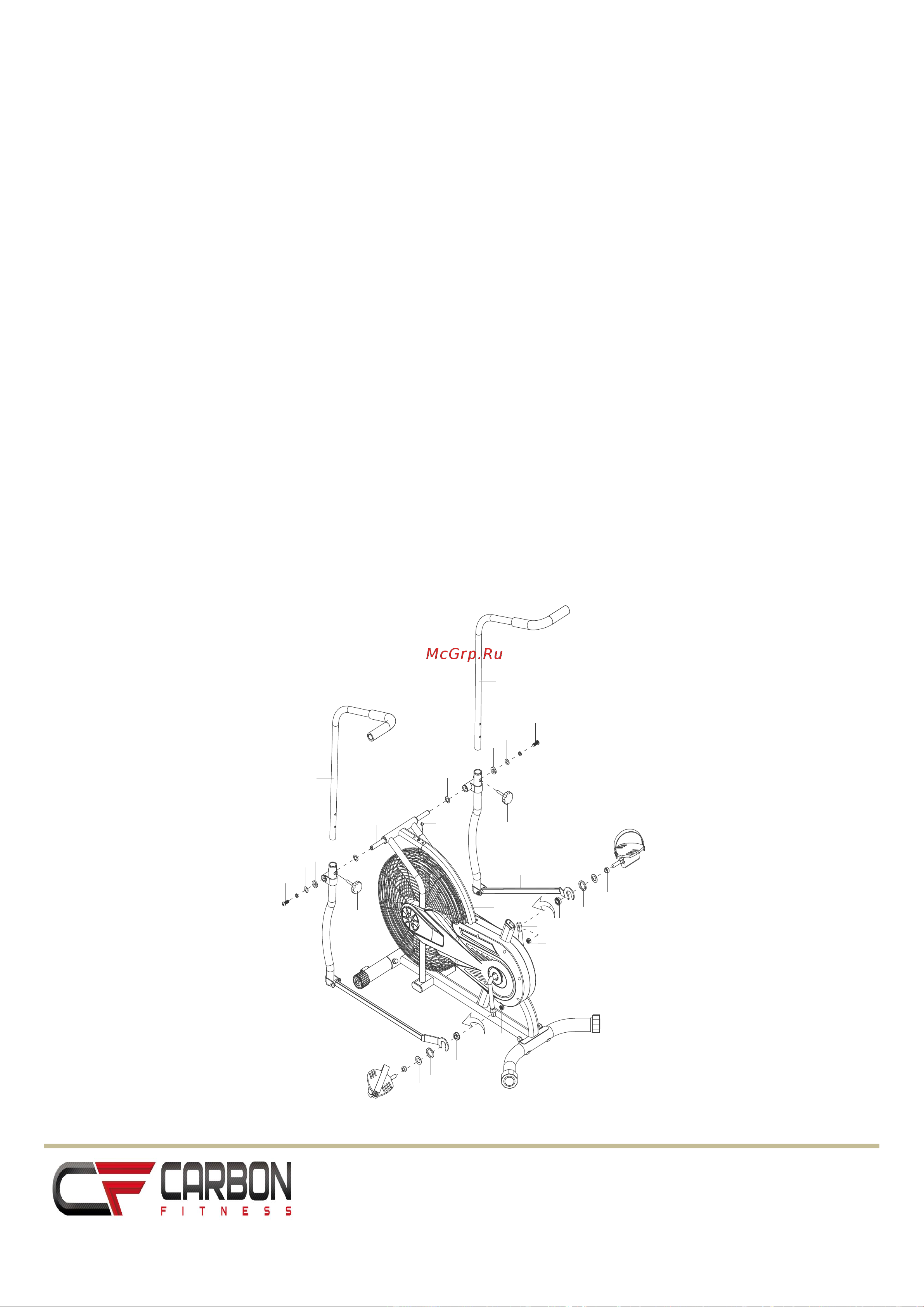

Шаг 2
Крепление боковых рулей
Снимите два болта M10 × 20 (27), две пружинные шайбы Ø 19,5 × Ø11,5 × 2,5 (28), две шайбы Ø 10 ×
Ø25 × 2,0 (89), две шайбы Ø28 × Ø 16 × δ5 (29), и две волновые шайбы Ø 22 × Ø 17 × δ0,3 (31) со
стержня (81). Вставьте стержень (81) в отверстие основной рамы (1). Оденьте две волновые шайбы Ø 22
× Ø 17 × δ0,3 (31) на стержень (81), затем оденьте нижние рули L & R (5) (6) на стержень (81), используя
два болта M10 × 20 (27), две пружинные шайбы Ø 19,5 × 11,5 × 2,5 (28) две шайбы Ø 10 × Ø25 × 2,0 (89)
и две шайбы Ø 28 × Ø 16 × δ5 (29), закрепите два поручня. Снимите шайбу Ø 24 × Ø 13 × 4.0 (76),
втулку 16 × Ø 13 × 14,5 (77) и правую гайку (83) с правой педали (12). Прикрепите правую педаль (12) к
правому шатуну (62), используя шайбу Ø 24 × Ø 13 × 4,0 (76), Втулку Ø 16 × Ø 13 × 14,5 (77), правую
тягу (8) и правую гайку (83). Затяните правую педаль (12) рукой по часовой стрелке и затяните правую
гайку (83) против часовой стрелки с помощью гаечного ключа. Повторите ту же процедуру, чтобы
прикрепить левую педаль (11) к левому шатуну, затянуть левую педаль (11) против часовой стрелки и
затянуть левую гайку (82) по часовой стрелке с помощью гаечного ключа. ПРИМЕЧАНИЕ. Не
поворачивайте левую педаль по часовой стрелке, чтобы не сорвать резьбу. Вставьте правый верхний
руль (4) в пластиковую втулку на трубе правого нижнего руля (6), используя фиксатор M8 (32).
Повторите ту же процедуру для сборки левого нижнего руля (3).
29
28
27
04
32
06
81
03
31
31
29
28
27
32
01
05
07
08
11
82
12
83
75
62
87
77
76
88
76
77
87
88
89
89
