30

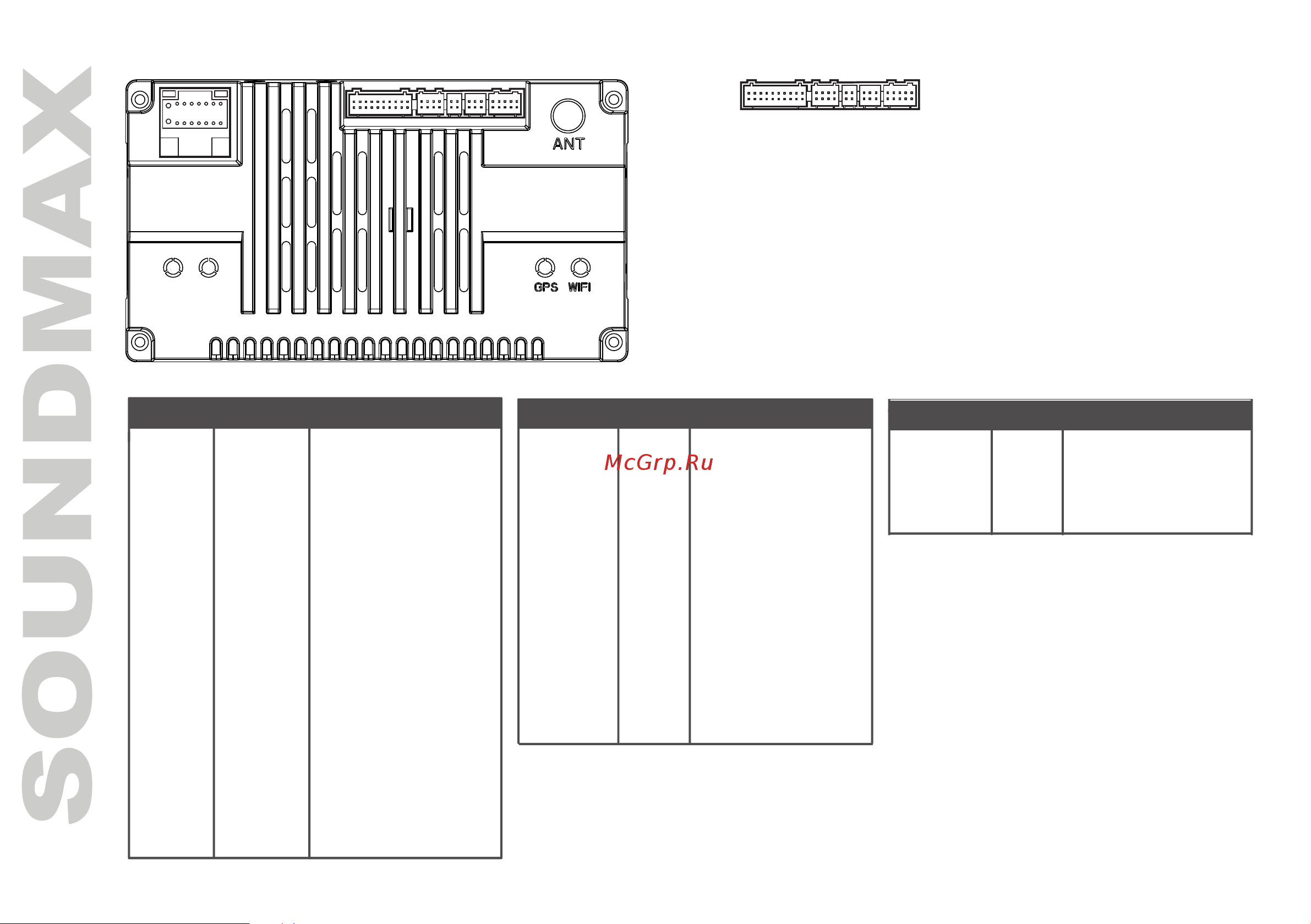

Схема подключения
1
2
15
16
A
3
4
5
6
7
8
9
10
11
12
13
14
1
2 3 4 5
B
1
2 3 4 5
B
1
A--Питание
--RCA
2-- /
3--4P USB
4--6P USB
5--BRAKE/F-CAM
B
GND
Черный
BATT+
Желтый
ACC
Красный
Заземляющий провод
Провод АКБ
Провод зажигания
ILLUMI
Оранженвый
BACK
Розовый
KEY-1
Оранж./черный
ANT.POW
Синий
FR-
Серый/черный
FR+
Серый
RL-
Зелен./черный
RL+
Зеленый
FL-
Белый/черный
FL+
Белый
RR-
Фиолет./черный
Провод управления фонарем
Провод заднего хода
Провод управления рулем 2
Провод управления рулем 1
Провод питания антенны
Передний правый динамик -
Задний левый динамик -
Передний правый динамик +
Задний левый динамик +
Передний левый динамик -
Задний правый динамик +
Передний левый динамик +
Задний правый динамик -
RR+
Фиолетовый
KEY-2
Коричневый
A: Питание
B:5
CAMERA
Желтый
Желтый
F-CAM
BRAKE
Желтый
F-CAM+12V
Синий
Вход камеры заднего вида
Вход для фронтальной камеры
Управление тормозом
Питание фронт. камеры +12В
AUX VIDEO
Желтый
B:1
VIDEO OUT00
Желтый
VIDEO OUT11
Желтый
Видеовход AUX
Видеовыход 0
Видеовыход 1
AUX AL
Белый
RL
Белый
FL
Белый
Левый аудиовход AUX
Задний левый аудиовыход
Передний левый аудиовыход
AUX AR
Красный
RR
Красный
FR
Красный
Правый аудиовход AUX
Задний правый аудиовыход
Передний правый аудиовыход
SUB
Зеленый
MIC
Черный
PCON
Розовый
Выход сабвуфера
Микрофон
Внешний усилитель мощности
Бирка Цвет Обозначение
Бирка Цвет Обозначение
