Soundmax SM-CCR4705M [7/50] B 1 rca 2 3 4p usb 4 6p usb 5 brake f cam
![Soundmax SM-CCR4705M [7/50] B 1 rca 2 3 4p usb 4 6p usb 5 brake f cam](/views2/2030288/page7/bg7.png)

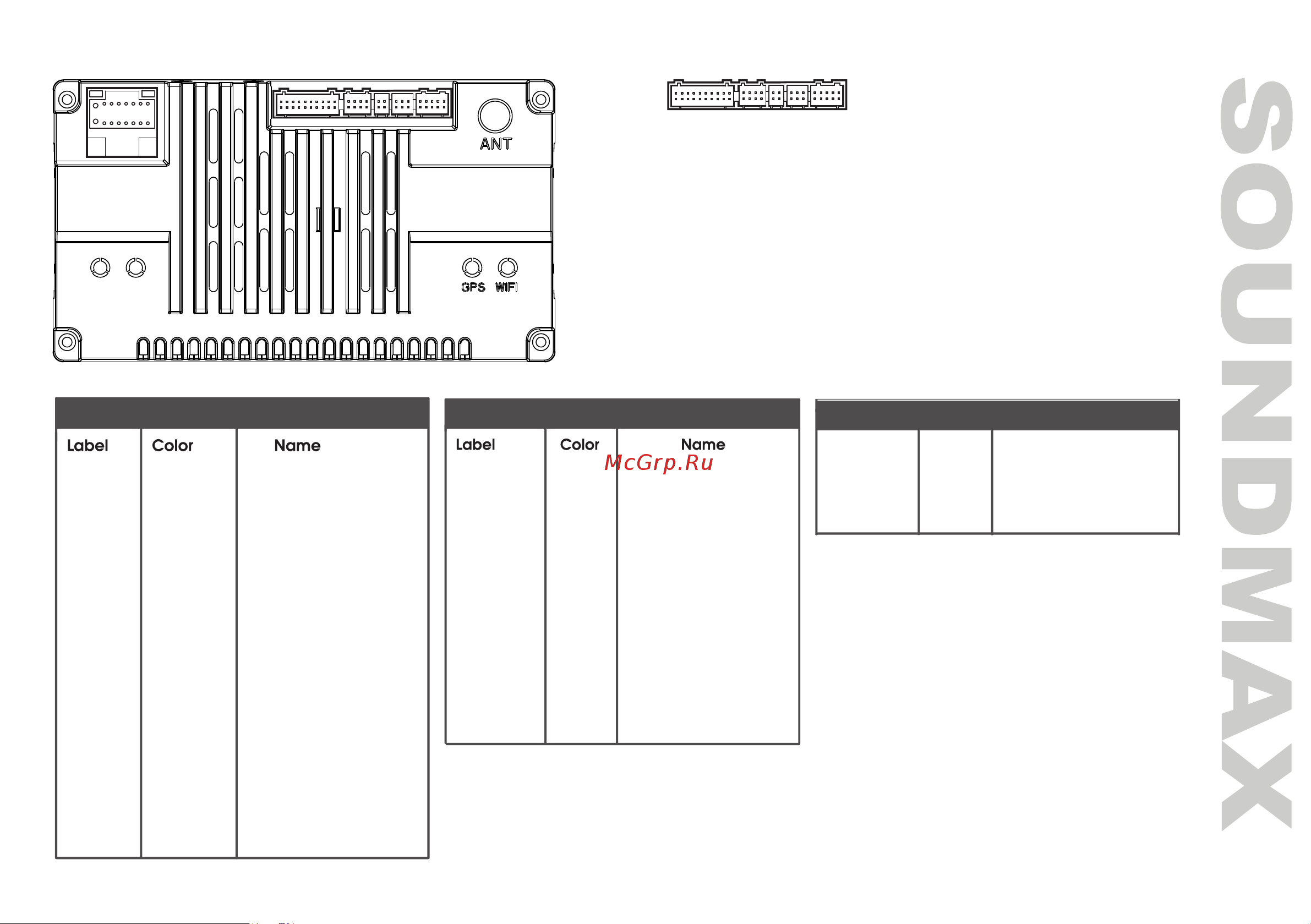

Connection diagram
7
1
2
15
16
A
3
4
5
6
7
8
9
10
11
12
13
14
1
2 3 4 5
B
1
2 3 4 5
A--Power
B
1--RCA
2-- /
3--4P USB
4--6P USB
5--BRAKE/F-CAM
B
GND Black Ground wire
BATT+ Yellow Battery wire
ACC
Red
lgnition wire
ILLUMI Orange Lamp control wire
BACK Pink Reverse wire
KEY-1 Orange/Black Steering wheel control wire 1
ANT.POW
Blue
Automatic antenna
FR- Gray/Black Front right speaker -
FR+ Gray Front right speaker +
RL- Green/Black Rear left spearker -
RL+ Green Rear left spearker +
FL- White/Black Front left spearker -
FL+ White Front left spearker +
RR- Purple/Black Rear right speaker -
RR+ Purple Rear right speaker +
KEY-2
Steering wheel control wire 2
Brown
A: Power
B:5
CAMERA Yelloww
Reverse camera input
Yelloww
Front camera input
F-CAM
BRAKE Yellow
Brake control
F-CAM+12V
Bluee
Front camera power +12V
AUX VIDEO Yellow Video input
B:1
VIDEO OUT00 Yellow Video output0
VIDEO OUT11 Yellow Video output1
AUX AL White Left audio input
RL White Rear left audio output
FL White Front left audio output
AUX AR Red Right audio input
RR Red Rear right audio output
FR Red Front right audio output
SUB Green Sub woofer output
MIC Black
Microphone
PCON
Pinkk
External power amplifier
