8

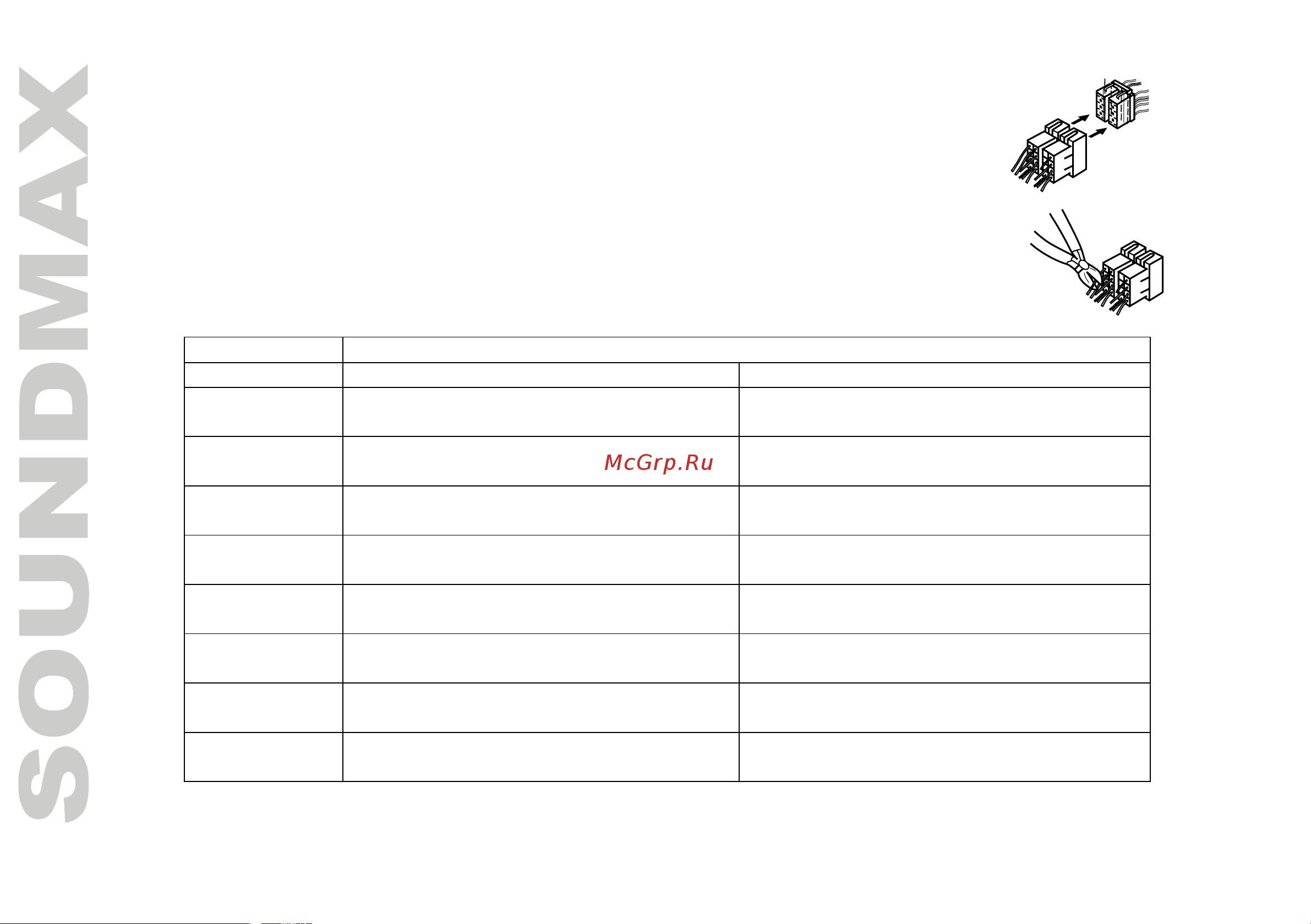

Using the ISO Connector
1. If your car is equipped with the ISO connector, then connect the ISO connectors
as illustrated.
2. For connections without the ISO connectors, check the wiring in the vehicle
carefully before connecting, incorrect connection may cause serious damage to
this unit.
Cut the connector, connect the colored leads of the power cord to the car battery as
shown in the colour code table below for speaker and power cable connections.
Location FUNCTION
Connector B Connector A
1 Rear right speaker (+)/Violet Parking sensor control wires / Pink
2 Rear right speaker (-)/Violet-Black Brake line / Brown
3 Front right speaker (+)/Gray Steering wheel control / Orange-Black
4 Front right speaker (-)/Gray-Black Battery 12V (+)/Yellow
5 Front left speaker (+)/White Power antenna/Amplifier / Blue
6 Front left speaker (-)/White-Black Panel light / Orange
7 Rear left speaker (+)/Green ACC+/Red
8 Rear left speaker (-)/Green-Black Ground/Black
Power antenna wire is intended for power supply of the antenna and for remote control of an additional
amplifier.
