9

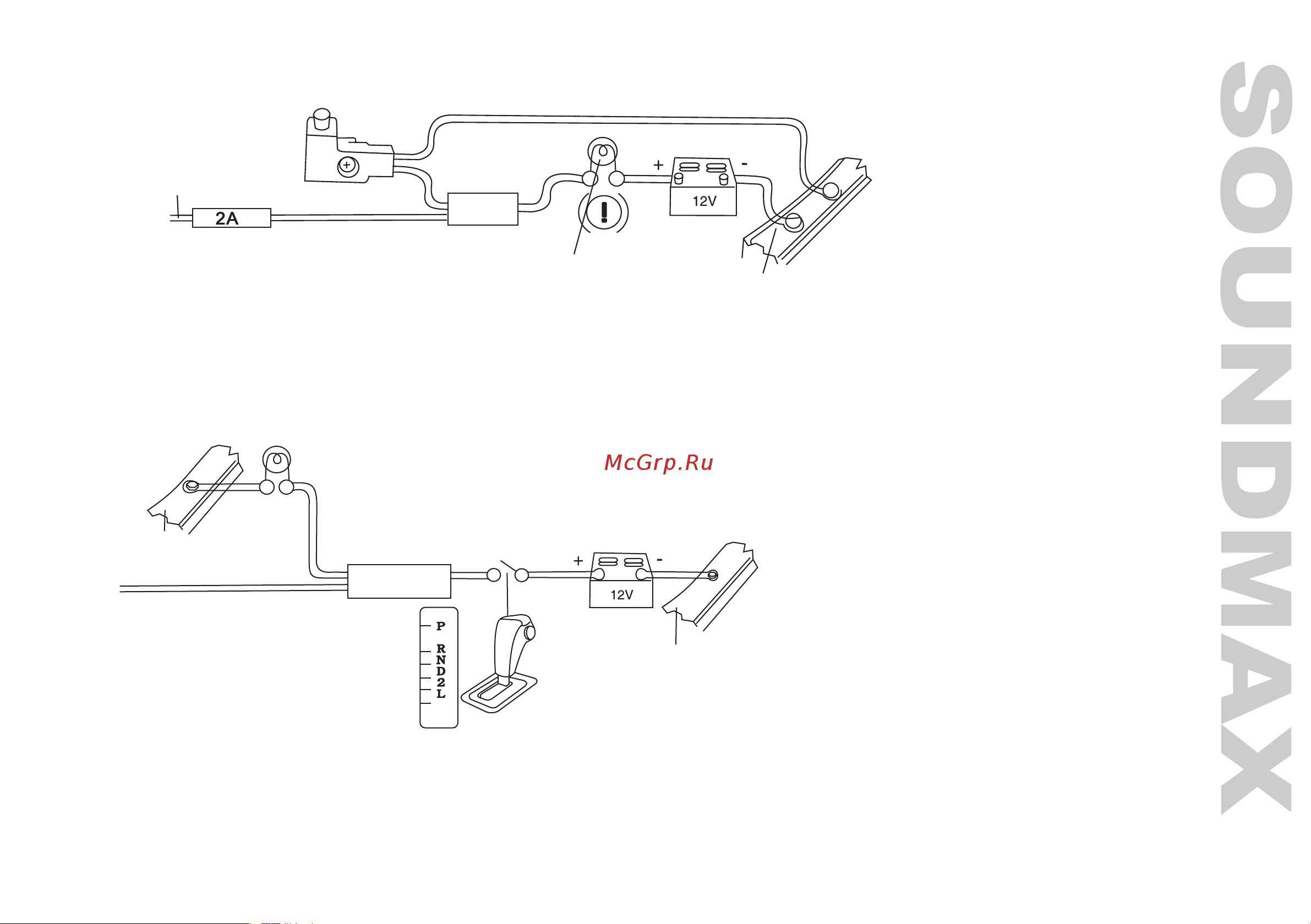

Parking wire connection
If Parking cable is connected to hand brake switch, the video display of the TFT monitor will be controlled by driving
status, system setup and input video sources. When the car is moving ahead, if the video is played, the screen
shows a warning message. The warning screen will prevent the driver from watching images.
Reverse driving cable connection
If the rear view video camera is connected, the unit automatically switches to camera picture during reverse driving. The
unit returns to the original work mode after the reverse driving is done.
Car frame
Brake light lamp
Battery
Parking brake line
Car frame
Car frame
Battery
Reverse driving light
Pink wire
Gearbox
