Руководство по эксплуатации
9
• ВАЖНО:
перед выполнением
каких-либо подключений отключите
автомобильный аккумулятор до завершения
установки, чтобы избежать возможного
повреждения электрической системы

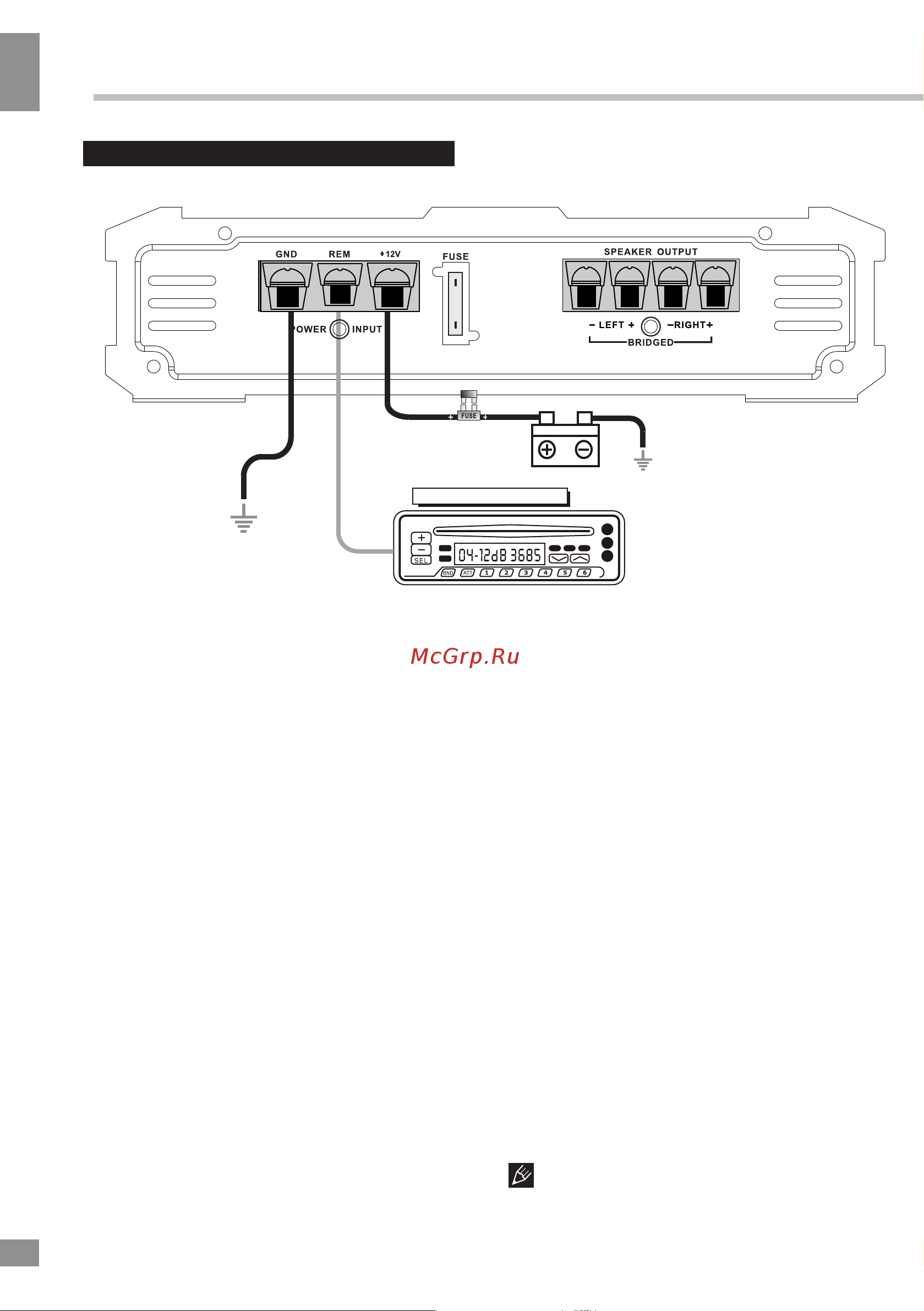

Подключение электропитания
Заземление
на массу
АКБ
Автомобильная
антенна
Заземление
на массу
Магнитола
• Силовой кабель постоянного
тока +12 В должен быть многожильным
медным кабелем большого сечения с
толстой изоляцией, так как он получает
питание непосредственно от положительной
клеммы аккумулятора. Выбирайте кабель с
сечением не менее 10 мм
2
. Сечение кабеля
заземления должно быть таким же, как у
силового кабеля.
• Подключите клемму питания
+12 В к клемме аккумулятора (+). В силовом
кабеле +12 В должен быть установлен
встроенный предохранитель рядом с
аккумулятором на расстоянии менее 50 мм.
При отсутствии предохранителя случайное
короткое замыкание может привести к
пожару и повреждению усилителя.
Подсоедините держатель предохранителя к
аккумулятору, но не устанавливайте
предохранитель на данном этапе.
• Подсоедините клемму
заземления непосредственно к
отрицательной клемме аккумулятора (-) или
к шасси автомобиля. Убедитесь, что с места
соединения удалена вся краска или другая
изоляция, и с помощью самореза надежно
прикрепите оголенные концы проводов к
шасси автомобиля. Провода должны быть
как можно короче.
• Многие автомобильные
магнитолы и другие источники сигнала
имеют выходной разъем для подключения
пульта дистанционного управления
усилителем. Подключите выходной разъем к
разъему дистанционного управления REM.
Если магнитола не оснащена функцией
дистанционного включения, Вы можете
подключить разъем
REM к внешнему
выключателю для включения/выключения
питания усилителя.
• Чтобы свести помехи к
минимуму, лучше всего прокладывать
кабели питания в противоположную сторону
от аудиокабелей.
Внимание: Кабели питания
должны быть соединены плотно. Плохое
соединение может привести к сбоям в
работе, помехам или искажениям.
