PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
15

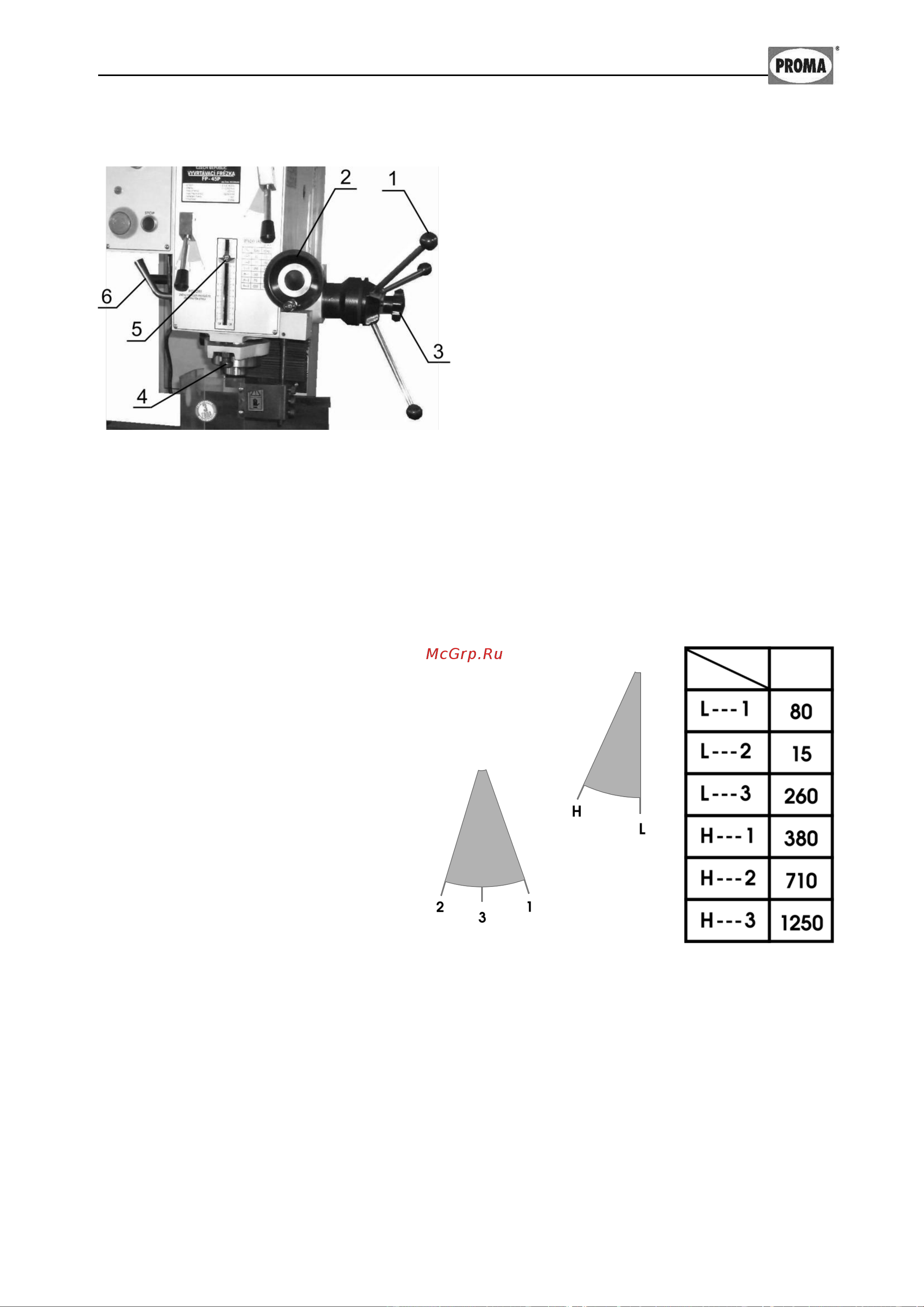

Включается микроподача 2
шпинделя с помощью винта с ручкой
3 расположенной на валу ручной по-
дачи 1 шпинделя. Для включения
микроподачи винт с ручкой необхо-
димо закрутить до упора, а для отклю-
чения открутить (См. рис.8.).
Регулировка длины хода
шпинделя.
Регулировка длины хода шпинде-
ля нужна для ограничения глубины
обработки заготовки. Например, при:
сверлении, нарезании резьбы, расточ-
ке и т.д.
Длина хода шпинделя регулируется винтом 4, расположенным под лице-
вой панелью фрезерной головки, который перемещает упор, ограничивающий
длину хода шпинделя. Контролируется длина хода шпинделя по шкале 5, ко-
торая расположена на лицевой панели фрезерной головки. Ручка 6 фиксирует
вертикальное положение шпинделя (См. рис.8.).
Выбор скорости вращения шпинделя.
Положения ручки, пере-
ключения диапазона скоростей
шпинделя, обозначается буква-
ми «H» и «L» (См. рис. 9.).
Положения ручки, пере-
ключения скоростей вращения
шпинделя, обозначается цифра-
ми «1» «2» «3» (См. рис. 10.).
Скорость шпинделя подби-
рается из вариантов положений
обоих ручек по таблице 1.
Внимание! Не переключайте скорость вращения шпинделя до полной
его остановки!
Продольное и поперечное перемещение стола.
Продольное и поперечное перемещение стола осуществляется с помощью
маховичков соответствующего перемещения, при отпущенных стопорных
винтах.
Рисунок 10.
Рисунок 9.
Рисунок 8.
Таблица 1.
