3.4. Краткое описание конструкции оборудования.
Корпусные детали станка FP – 45 P, стол 10 и основание 14 изготовлены
из чугуна, что придаѐт станку жѐсткость и устойчивость к вибрациям. Главный
привод фрезерного станка обеспечивается асинхронным двигателем 1, кото-
рый соединѐн с коробкой передач. Фрезерная головка с коробкой передач 2
сконструирована так, что может наклоняться вправо и влево, на стойке фре-
зерного станка для работы шпинделя под углом. Стойка фрезерного станка
установлена на основании 14, составной частью которого является крестооб-
разный подвижный стол. Продольная подача стола производится вручную с
помощью моховика 13. Поперечная подача стола производится вручную или с
помощью электромеханического привода 12.
3.5. Количество персонала необходимое для работы на оборудовании.
На данном станке, одновременно может работать только один человек.
Внимание! На станке должны работать только лица старше 18 лет.
3.6. Место расположения персонала во время работы на оборудовании.
Для правильного и свободного управления станком рабочий должен нахо-
диться с лицевой стороны станка. Только при таком положении рабочего во
время работы на станке есть возможность свободно управлять всеми необхо-
димыми механизмами станка (их описание приведено в данной инструкции).
4. Монтаж и установка.
4.1. Транспортировка.
Внимание! Во время сборки станка и при его
транспортировке необходимо соблюдать макси-
мальную осторожность.
4.2. Подготовка оборудования к монтажу.
Все металлические поверхности станка покрыты
специальным защитным составом, который необхо-
димо удалить перед началом работы оборудования.
Для удаления этого защитного состава чаще всего
используется керосин или другие обезжиривающие
растворы. При удалении защитного материала не
используйте нитро растворители, они негативно
влияют на краску станка.

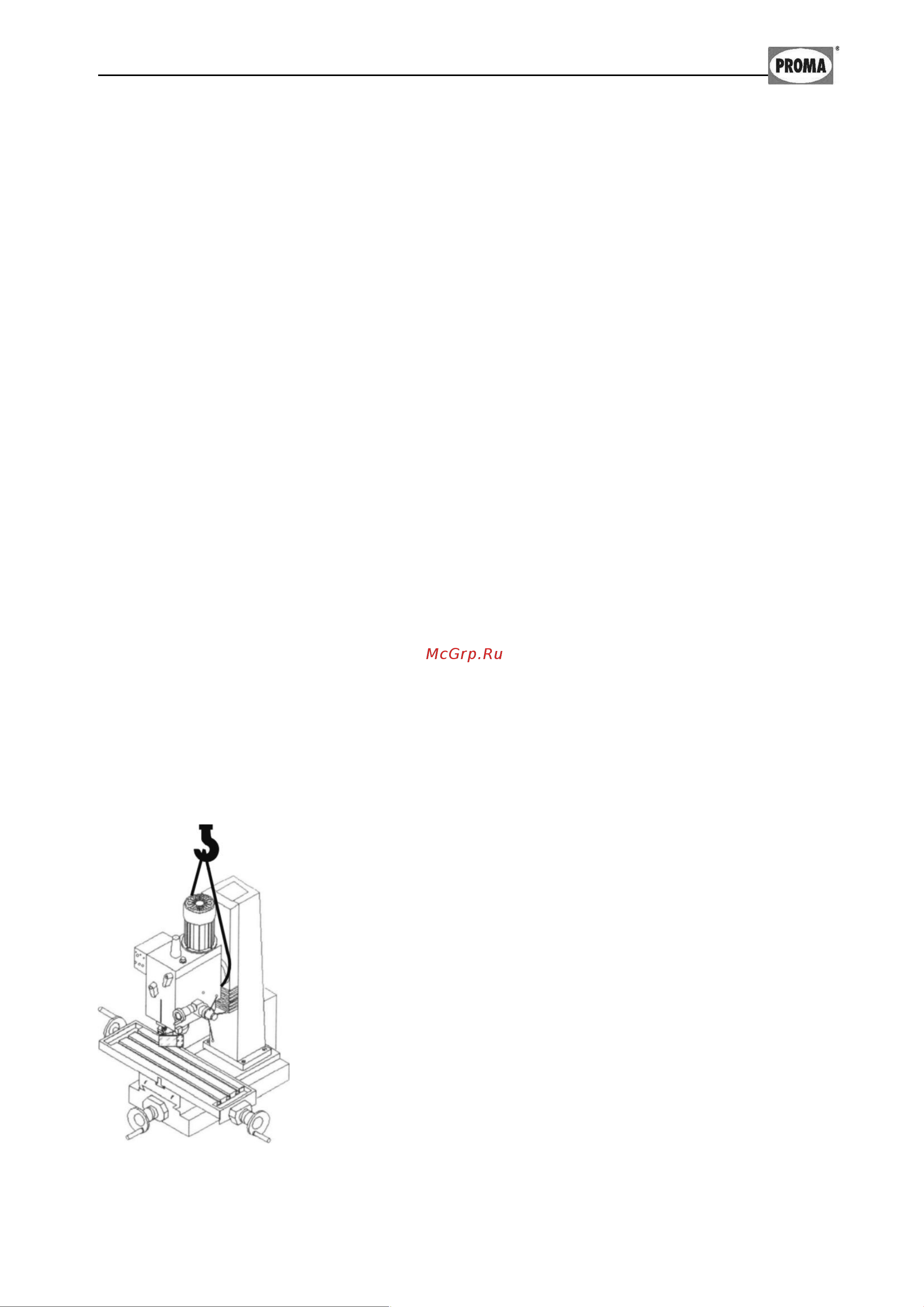

Рисунок 3.
