6. Описание работы оборудования.

6.1. Описание методов наладки и работы оборудования.

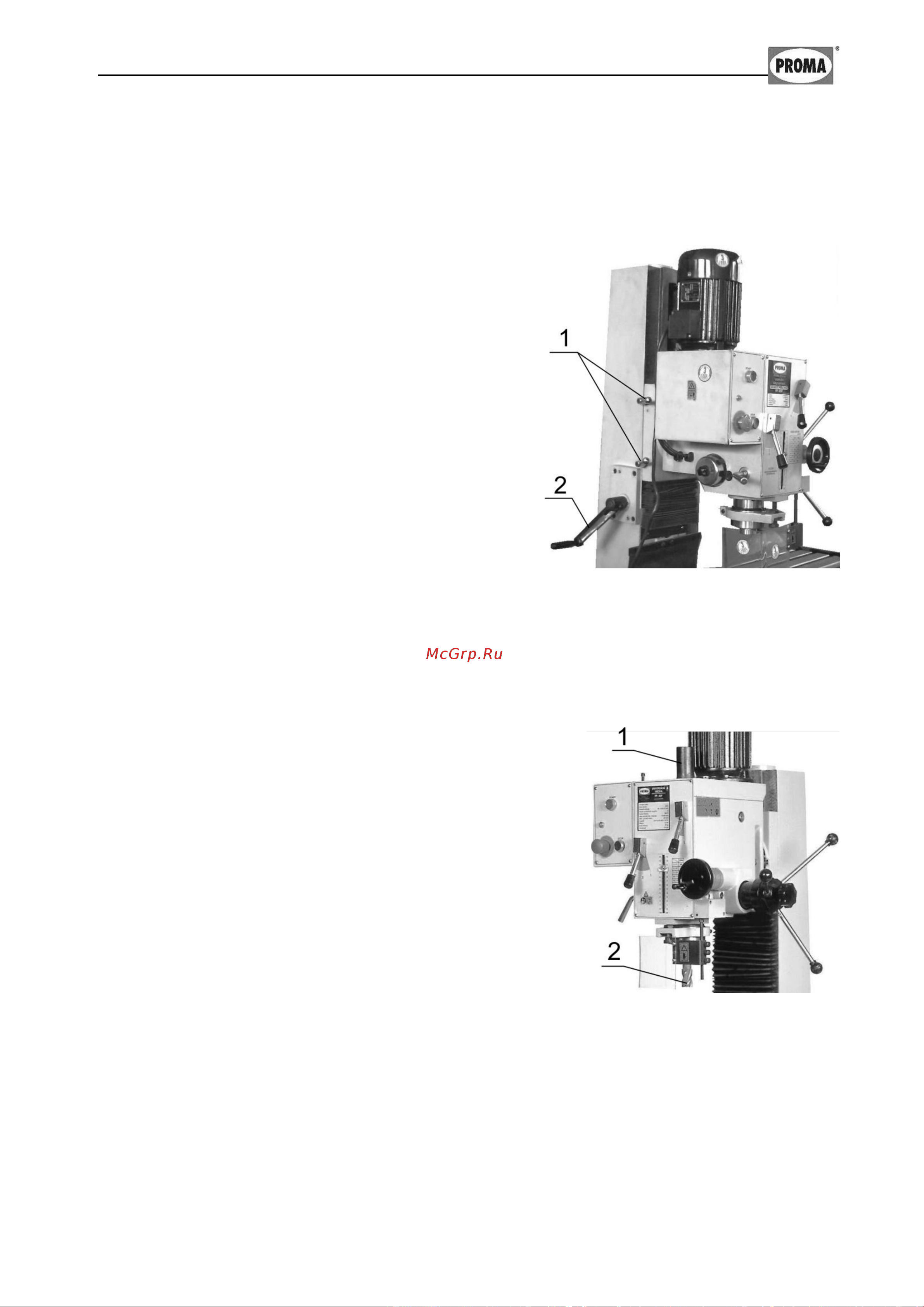

Установка высоты фрезерной головки.

Данная регулировка нужна для из-

менения расстояния между столом и фре-

зерной головкой при изменении высоты

обрабатываемой заготовки.

Внимание! При увеличении выхода

шпинделя из фрезерной головки точность

и качество обработки ухудшаются.

Для изменения высоты фрезерной голов-

ки открутите два стопорных винта 1 с ле-

вой стороны стойки станка и ручкой 2

изменения высоты фрезерной головки

установите требуемую высоту. Стопор-

ные винты 1 снова закрутите (См. рис.

6.).

Установка инструмента в шпиндель станка.

Для установки инструмента в шпин-

дель станка снимите колпачок 1 с ин-

струментального штока. Установите ми-

нимальные обороты шпинделя. В шпин-

дель станка установите инструмент 2 с

конусной оправкой MK IV и с внутрен-

ней резьбой M 12 вместо хвостовика.

Удерживая конусную оправку с инстру-

ментом одной рукой, другой закрутите

инструментальный шток. Затяните ин-

струментальный шток ключом. Вставьте

колпачок 1 инструментального штока на

место. Установите выбранную скорость

вращения шпинделя (См. рис. 7.).

Включение микроподачи шпинделя.

Микроподача используется для точной обработки материала при верти-

кальной подаче шпинделя. Например, при расточке глухих отверстий.

Рисунок 6.

Рисунок 7.
