38
KAZRUS
c) морозильник исполнения А или 1 /
А(1)орындаудағы мұздатқыштар
b) морозильник модели NF/
NF модельдерінен ұздатқыштар
a) морозильник исполнения S (кроме моделей NF)/
S орындаудағы мұздатқыштар (NF модельдерінен басқа)
1 - оранжевая лампа (индикация режима замораживания)/
сарғылт лампа (мұздату режимінің индикациясы)
2 - зеленая лампа (индикация включения в сеть)/
жасыл лампа (жүйеге қосылғандық индикациясы)
3 - красная сигнальная лампа/
қызыл белгі лампасы
4 - ручка датчика-реле температуры/
тетік-реле температурасы тұтқасы
5 - переключатель режимов/
режимдерді ауыстырғыш

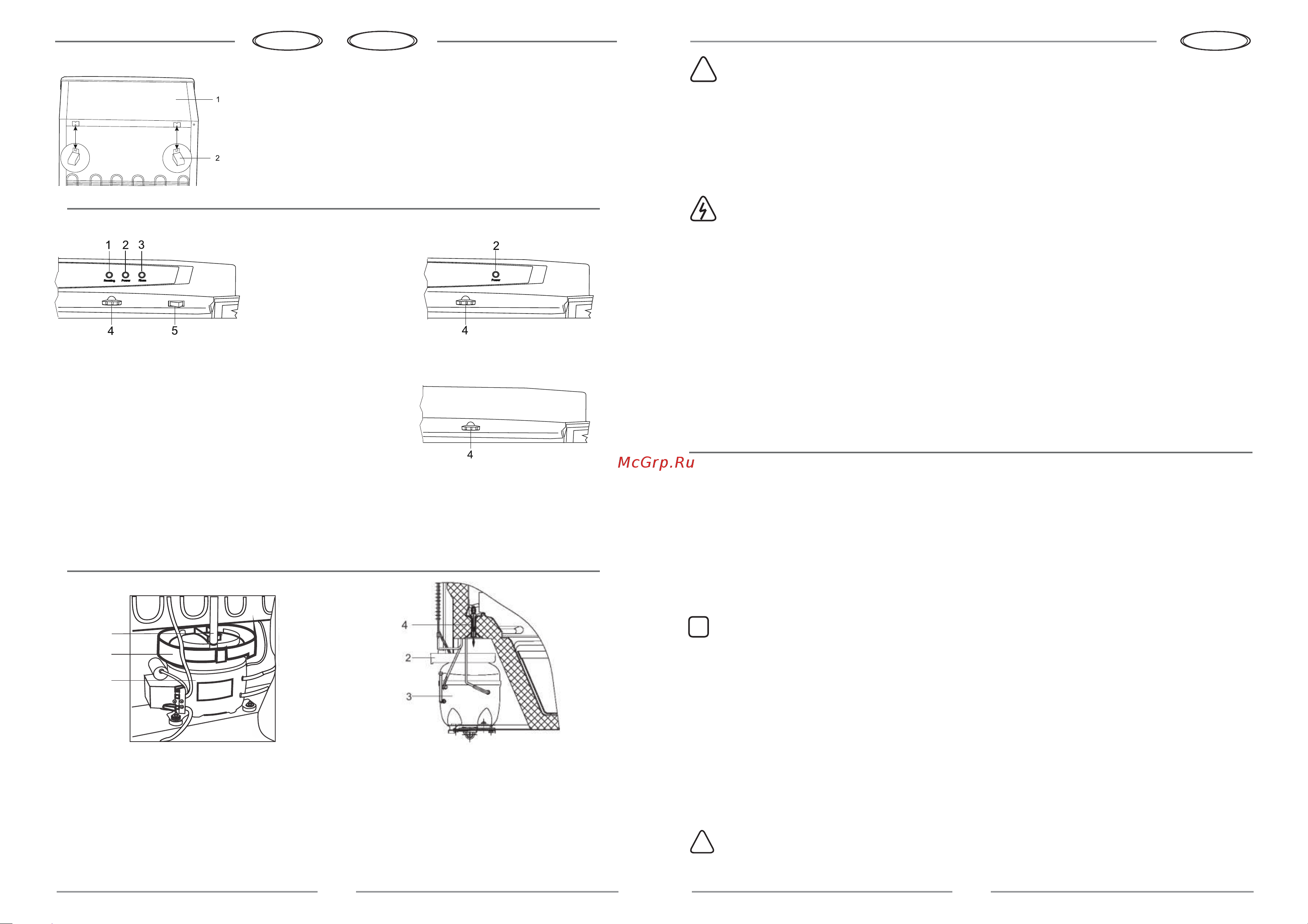

Рисунок Б.3 - Панель управления
Сурет Б.3 - Басқару органдары
Рисунок Б.2 - Схема крепления упоров к крышке
Б.2-сурет - Тіреуішті қақпаққа бекіту схемасы
1 - крышка /
қақпақ
2 - упор /
тіреуіш
b) модели NRT, NR 247, NR 506, NR 507, NR 508 и
эквивалентные модели/
модельдер NRT, NR 247, NR 506, NR 507, NR 508
жəне промо-модельдер
a) модели NRB, NRG и эквивалентные модели/
модельдер NRB, NRG жəне промо-модельдер
1 - водоотвод /
су ағызғыштың төлкегі
2 - сосуд талой воды /
еріген су ыдысы
3 - компрессор /
компрессор
4 - втулка водоотвода /
су ағызғыштың төлкегі
Рисунок Б.4 - Схема отвода талой воды из ХО
Б.4-сурет - ТБ еріген судың ағу сызбанұсқасы
RUS
3
1. ОБЩИЕ УКАЗАНИЯ
1.1 Бытовые электрические компрессионные холодильные приборы предназначены для охлажде-
ния и хранения охлажденных продуктов в отделении для хранения свежих пищевых продуктов (ХО),
замораживания и хранения замороженных продуктов, приготовления пищевого льда в морозильном
отделении (МО), хранения замороженных продуктов и приготовления пищевого льда в отделении с мар-
кировкой «одна звездочка» (низкотемпературное отделение, далее - НТО), хранения скоропортящихся
продуктов в отделении для скоропортящихся пищевых продуктов (ОСП).
1.2 Холодильные приборы используются в бытовых условиях и предназначены для установки
в кухонных помещениях с относительной влажностью не более 70% и с температурой окружающего
воздуха, соответствующей климатическому классу, указанному в табличке холодильного прибора. Для
климатического класса N температура окружающего воздуха составляет от плюс 16
0
С до плюс 32
0
С,
для класса ST - от плюс 16
0
С до плюс 38
0
С.
i
НЕ РЕКОМЕНДУЕТСЯ эксплуатировать холодильный прибор в спальных помещениях, так как его
работа сопровождается функциональными шумами и звуками.
1.3 Холодильные приборы являются встраиваемыми, т.е. возможна их установка в шкаф, в
подготовленную нишу в стене или подобное место.
1.4 Полное наименование холодильного прибора указано в его табличке, расположенной на
внутренней боковой стенке. На исполнение холодильного прибора по комплектации указывает второй
знак (цифра, для морозильников - буква S или А) в группе из трех цифр или латинских букв полного наи-
менования
(например, DF 165 WАP, СХ 368 010, NRB 152 032). Исполнение холодильного прибора также
может состоять только из латинских букв (например, NRB 152 W, W - исполнение).
Холодильные приборы с наименованием NF имеют систему без инееобразования «No Frost» («frost-
frее») - современный и наиболее качественный способ охлаждения продуктов. Эта технология основана
на принудительной циркуляции холодного воздуха внутри морозильного отделения, что обеспечивает
высокую скорость замораживания продуктов с максимальным сохранением их свойств. Циркуляция воз-
духа препятствует смерзанию продуктов и образованию инея на их поверхности.
!
ВНИМАНИЕ! НЕ УДАЛЯЙТЕ табличку холодильного прибора с внутренней боковой стенки. Инфор-
мация на ней важна для технического обслуживания и ремонта прибора на протяжении всего срока
службы.
!
• Внимательно прочитайте руководство по эксплуатации перед
использованием холодильного прибора.
• Сохраняйте руководство по эксплуатации во время всего срока использования
прибора.
• Конструкция холодильного прибора постоянно совершенствуется, поэ-
тому возможны некоторые изменения, не отраженные в данном руководстве.
• Соблюдайте требования безопасности и указания по использованию
холодильного прибора, приведенные в руководстве по эксплуатации.
• При обнаружении неисправностей, необходимо обратиться в торговое
предприятие, продавшее изделие, или в мастерскую по ремонту холодильных
приборов, список которых приведен в сервисной книжке.
Холодильный прибор соответствует требованиям Технических Регламентов
Евразийского Экономического Союза, Таможенного Союза, действие которых
на него распространяется.
