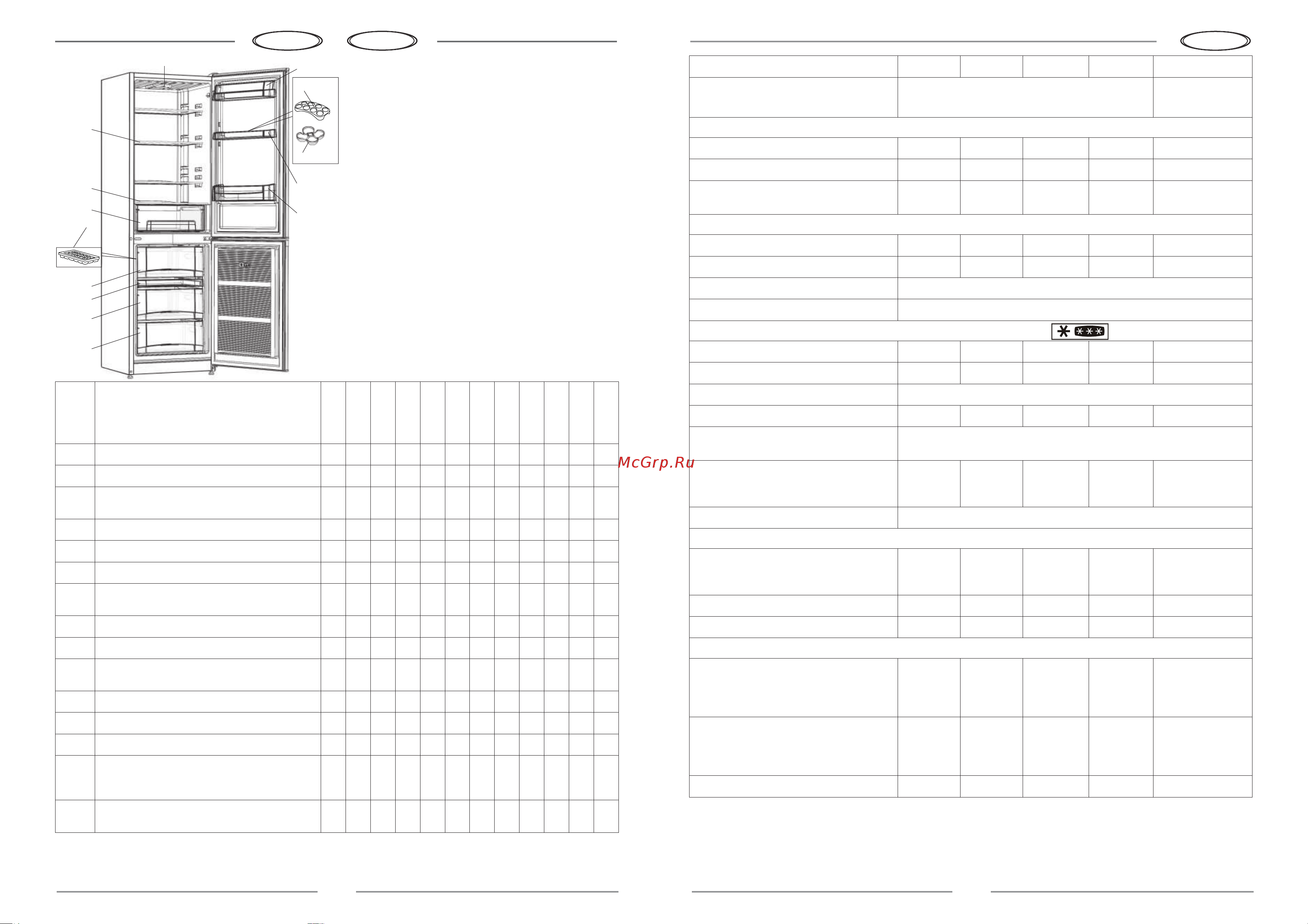

![Nordfrost NR 402 Or [7/20] Kaz rus](/views2/1979923/page7/bg7.png)
34
KAZRUS
1
2
3
4
6
14
6
7
8
9
10
21
11
b) NRB 121, NRB 122, NRB 124,
NRB 131, NRB 132, NRB 134,
NRB 151, NRB 152, NRB 154,
NRB 161NF, NRB 162NF, NRB 164NF,
Поз./
Нұс.
Комплектующие изделия /
Кешендеуші бұйымдар
NRB 121
NRB 122
NRB 124
NRB 131
NRB 132
NRB 134
NRB 151
NRB 152
NRB 154
NRB 161NF
NRB 162NF
NRB 164NF
1 Полка / Сөре 2 3 4 2 3 4 2 3 4 2 3 4
2 Полка /
Текше 1 1 1 1 1 1 1 1 1 1 1 1
3
Сосуд для овощей и фруктов /
Жеміс-жидек ыдысы
1 1 1 1 1 1 1 1 1 1 1 1
4 Форма для льда /
Мұзға арналған қалып 1 1 1 1 1 1 1 1 1 1 1 1
6 Корзина большая /
Үлкен себет 1 1 1 2 2 2 2 2 2 2 2 2
7 Корзина малая /
Кіші себет 1 1 1 1 1 1 1 1 1 1 1 1
8
Барьер-полка большая /
Үлкен барьер-текше
1 1 1 1 1 1 1 1 1 1 1 1
9 Барьер-полка /
Барьер-текше 1 2 3 1 2 3 1 2 3 1 2 3
10 Вкладыш** /
Сына ** 1 1 1 1 1 1 1 1 1 1 1 1
14
Сосуд для ягод /
Бүлдіргенге арналған ыдыс
— — — — — — 1 1 1 1* 1* 1*
21 Крышка **/ Қақпағы ** 1 1 1 1 1 1 1 1 1 1 1 1
27 Вкладыш ***/
Сына *** 3 3 3 3 3 3 3 3 3 3 3 3
— Упор (рис. Б.2) /
Тіреуіш (Б.2-сурет) 2 2 2 2 2 2 2 2 2 2 2 2
—
Втулка для перенавески
дверей,декорированных стеклом /
Есіктер жең perenaveski үшін
— — — — — — 2 2 2 2 2 2
—
Заглушка для перенавески дверей /
Тығын жең perenaveski үшін
1 1 1 1 1 1 1 1 1 1 1 1
* - расположен над верхней корзиной большой (поз.6);
** - для приборов, где в полном наименовании присутствует группа из трех цифр (п.1.4)
*** - для приборов, где в полном наименовании присутствует группа из латинских букв (п.1.4)
11 - плафон освещения c ручкой датчика-
реле температуры /
жарықтандырушының
плафоны жəне температура
тетік-реле тұтқасы
эквивалентные модели /
промо-модельдер
27
RUS
7
ПОКАЗАТЕЛИ NRT 141 NRT 143 NRT 144 NRT 145 NR 247
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК
ДВУХДВЕРНЫЙ С ВЕРХНИМ РАСПОЛОЖЕНИЕМ
МОРОЗИЛЬНОГО ОТДЕЛЕНИЯ (МО)
ОДНОДВЕРНЫЙ
С МОРОЗИЛЬНЫМ
ОТДЕЛЕНИЕМ (МО)
ОБЩИЕ ДАННЫЕ
Общий (брутто) объем, дм
3
261 190 330 278 184
Общий полезный объем, дм
3
260 189 329 277 178
Суммарная площадь для хранения
продуктов, м
2
1,113 0,784 1,113 1,113 0,627
ОТДЕЛЕНИЕ ДЛЯ ХРАНЕНИЯ СВЕЖИХ ПИЩЕВЫХ ПРОДУКТОВ (ХО)
Общий (брутто) объем ХО, дм
3
210 139 262 210 167
Полезный объем ХО, дм
3
209 138 261 209 161
Освещение LED
Система оттаивания автоматическая (капельная)
МОРОЗИЛЬНОЕ ОТДЕЛЕНИЕ (МО)
Общий (брутто) объем МО, дм
3
51 51 68 68 17
Полезный объем МО, дм
3
51 51 68 68 17
Температура в МО,
0
С, не выше -18
Замораживающая способность, кг/сут 2,5 2,5 3,0 3,0 2,0
Производительность по льдообразова-
нию, кг/сут 1,44
Время повышения температуры в МО
до минус 9
0
С при отключении электро-
энергии в сети, ч 16 16 16 16 10
Система оттаивания ручная
ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
Суточный расход электроэнергии при
температуре окружающего воздуха 25
0
С,
кВт.ч 0,725 0,641 0,829 0,767 0,581
Класс энергетической эффективности А+ А+ А+ А+ А+
Хладагент R600a R600a R600a R600a R600a
РАЗМЕРЫ И МАССА
Габаритные размеры (рисунок Б.6), мм,
не более: высота
высота без петли верхней
ширина/глубина
1498
1484
574 / 625
1235
1221
574 / 625
1772
1758
574 / 625
1553
1539
574 / 625
1108
1097
574 / 625
Габаритное пространство - рабочие
габаритные размеры (рисунок Б.7), мм,
не более: высота
ширина / глубина
1502
587 / 1162
1239
587 / 1162
1776
587 / 1162
1557
587 / 1162
1112
587 / 1162
Масса (нетто), кг, не более 48,0 43,0 54,0 49,5 39,0
