RU Руководство по эксплуатации ЕМ241 00 000 РЭ U
2
■ Перед мытьем или проведением других операций по обслуживанию плиту необходимо отключить
от электросети.
■ Периодически (не реже одного раза в полгода) проверяйте состояние шнура питания.
ВНИМАНИЕ! При повреждении шнура питания во избежание опасности его должен
заменить изготовитель или его агент, или аналогичное квалифицированное лицо.
ОСОБУЮ ОСТОРОЖНОСТЬ проявляйте при приготовлении блюд с большим коли-
чеством жира или масла, они легко воспламеняются.
ЗНАЙТЕ! Нельзя тушить воспламенившееся масло или жир водой, посуду с огнем
нужно плотно накрыть крышкой.
ВНИМАНИЕ! Если поверхность стеклокерамического стола треснула, - отключите
прибор для предотвращения поражения электрическим током. Немедленно об-
ращайтесь в ремонтную службу. Замену плиты должны производить работники
сервисной службы.
! Доступные части могут сильно нагреваться при использовании. Не допускайте
близко детей.
! Если Ваша плита имеет стеклянную крышку, запрещается включать электроконфор-
ки при закрытой крышке, опускать крышку при еще не остывших электроконфорках
и ставить на крышку посуду.
3. УСТАНОВКА
■ По степени защиты от пожара плита относится к приборам типа «X», предназначенным для
установки на полу.
■ Плита должна эксплуатироваться в сухом месте с отно-
сительной влажностью не более 80%.
■ Плита должна отстоять от мебели с левой и правой сто-
рон не менее 20 мм.
■ Плиту не следует устанавливать на подставку.
■ Плиту запрещается перемещать за ручку дверцы
духовки. Рекомендуется при перемещении плиты под-
держивать ее за верхнюю часть духовки, при приоткрытой
дверце духовки.
■ Установка щитка на плиты моделей стиля 1E6 путем
крепления к столу двумя винтами (рис.1). Винты на-
ходятся в пакете с комплектующими.
■ Перед эксплуатацией установите плиту горизон-
тально (рис.2). Если ваша плита оснащена регули-
руемыми опорами необходимо:
1. Положить плиту на пол, на одну из боковых
сторон.
2. Ввернуть опоры в места для установки опор,
предварительно выставив их на нужную высоту.
3. Поднять плиту с пола, установить ее на опоры
и поставить на постоянное место, где она будет
эксплуатироваться.
4. Заворачивая или выворачивая опоры, окон-
чательно подрегулировать высоту плиты по
отношению к столешнице кухонной мебели и
обеспечить устойчивость плиты (качание плиты
не допускается).
ВНИМАНИЕ! После установки плиты удалить с поверхности конфорки информаци-
онную наклейку. Запрещается включать конфорку при наличии на ней этикетки. Если
после удаления этикетки на конфорке остался клеевой слой, то для его удаления
в плитах типа ЕМ необходимо прогреть конфорку в течении 5 мин. без посуды на
максимальной мощности и охладить до комнатной температуры. Остатки сгорев-
шего клея убрать салфеткой. Для плит типа ЕС удалите остатки клеевого слоя со
стеклокерамической поверхности с помощью уайт-спирита.
! После установки плиты Вы можете удалить со стекла дверцы жарочного шкафа
декоративные и информационные наклейки.

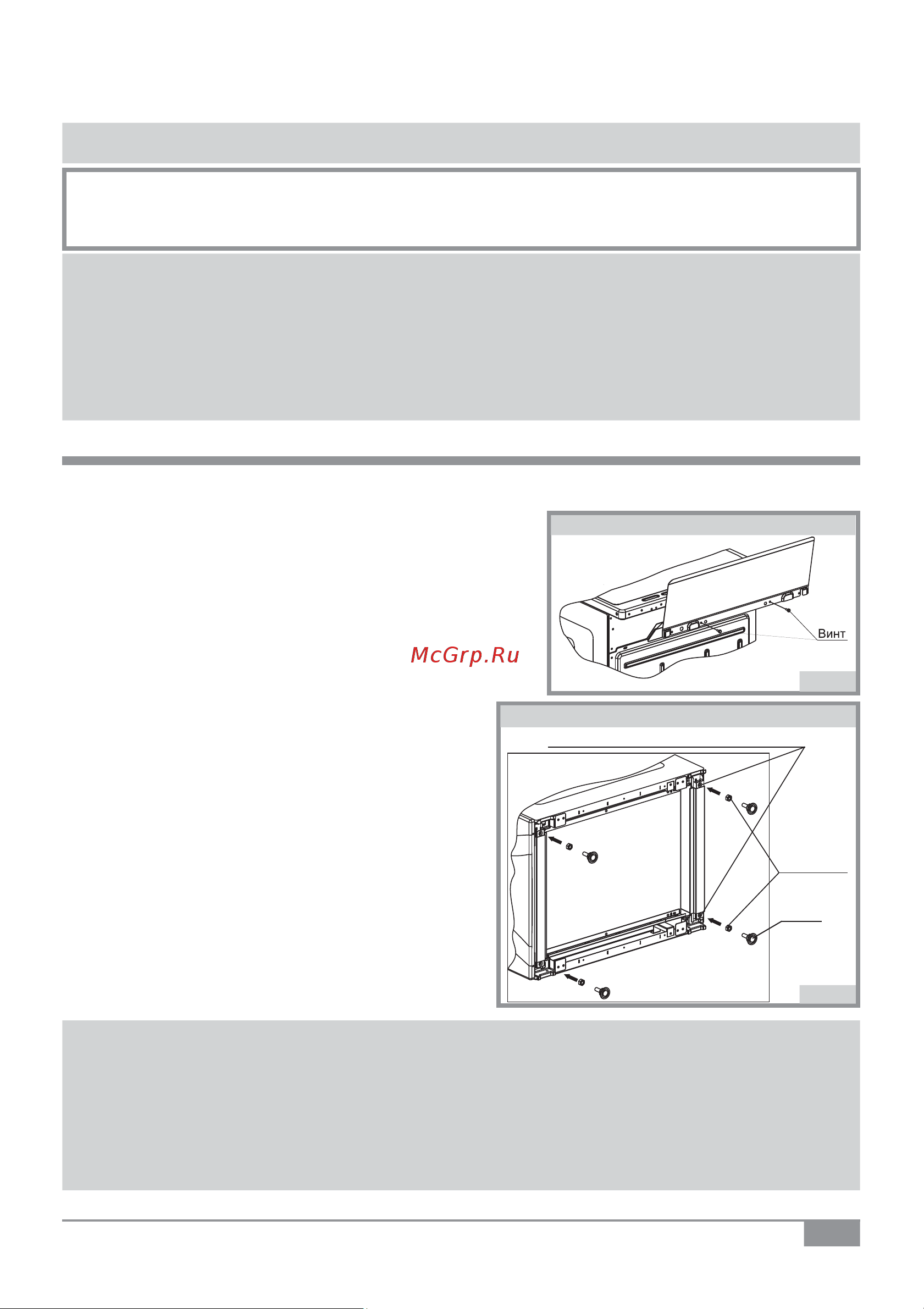

рис. 1
Установка щитка
!
!
!
рис.2
опора
места для установки регулируемых опор
контргайка
Установка регулируемых опор (вид снизу)
!
