Нептун Aquacontrol 1/2" [4/8] Установка датчика контроля протечки воды

Установка крана шарового с электроприводом

ВМЕСТО вводных вентилей не допускается!

Перед шаровыми кранами рекомендуется установить фильтры

для очистки воды. Установка крана шарового с электроприво-

дом должна проводиться специалистом-сантехником.

Установка датчика контроля протечки воды

Датчики контроля протечки воды устанавливаются на полу

в местах наиболее вероятного появления воды при протечках.

Рекомендуются два варианта установки датчика:

• Установка датчика на полу (врезать в плитку, покрытие)

(см. рис. 3). Провод подводится в гофрированной трубке.

Выступ датчика над линией пола (3–4 мм) позволяет исклю-

чить ложное срабатывание.

• Установка датчика на полу контактными пластинами вниз

(см. рис. 4). Провод свободно лежит на полу. Точечные выступы

на корпусе датчика не позволяют контактным пластинам касать

ся пола, что предотвращает ложное срабатывание датчика.

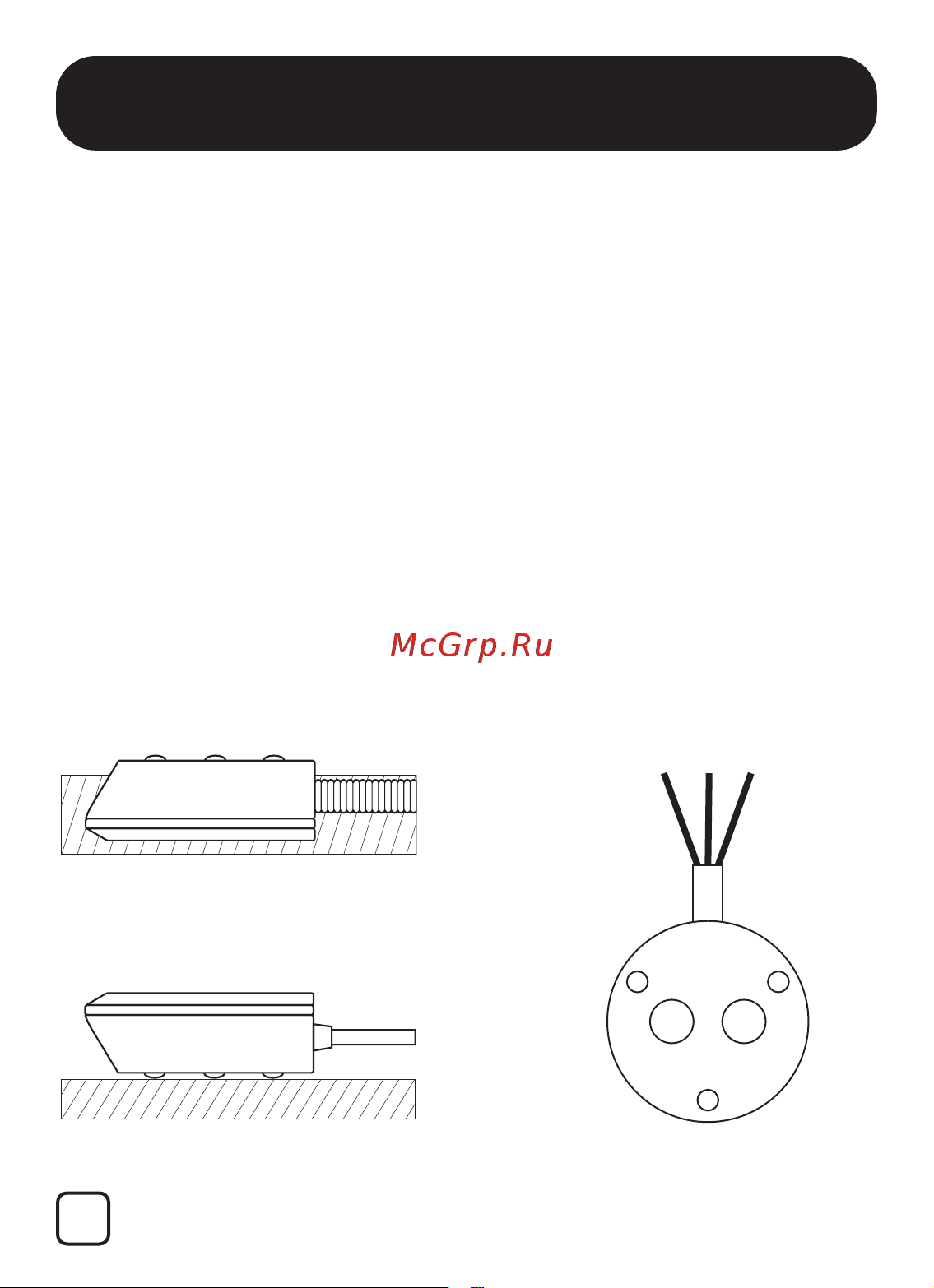

Рис. 5. Маркировка проводов.

Рис. 3. Установка датчика в полу.

Рис. 4. Установка датчика на полу.

красный

желтый

зеленый

+U1 IN GND
