Очень важно, чтобы способ установки и крепления датчика

допускал демонтаж датчика с кабелем в случае выхода его из

строя. При подключении датчиков к контроллеру обратите вни-

мание на различную расцветку проводов в монтажных концах.

Необходимо соединить концы провода в соответствии со схе-

мой: красный провод +U1; желтый провод к клемме IN; зеленый

к GND, согласно маркировке на клеммном контакте контролле-

ра (см. рис. 5).

Модуль управления Neptun Base

Модуль управления обрабатывает сигналы от датчиков про-

течки и подает управляющее напряжение на краны шаровые

с электроприводом, перекрывающие воду. Он же обеспечива-

ет питание всех входящих в комплект датчиков, а так же обе-

спечивает световое и звуковое оповещение об аварии. Модуль

управления устанавливается в месте, защищенном от попада-

ния брызг воды.

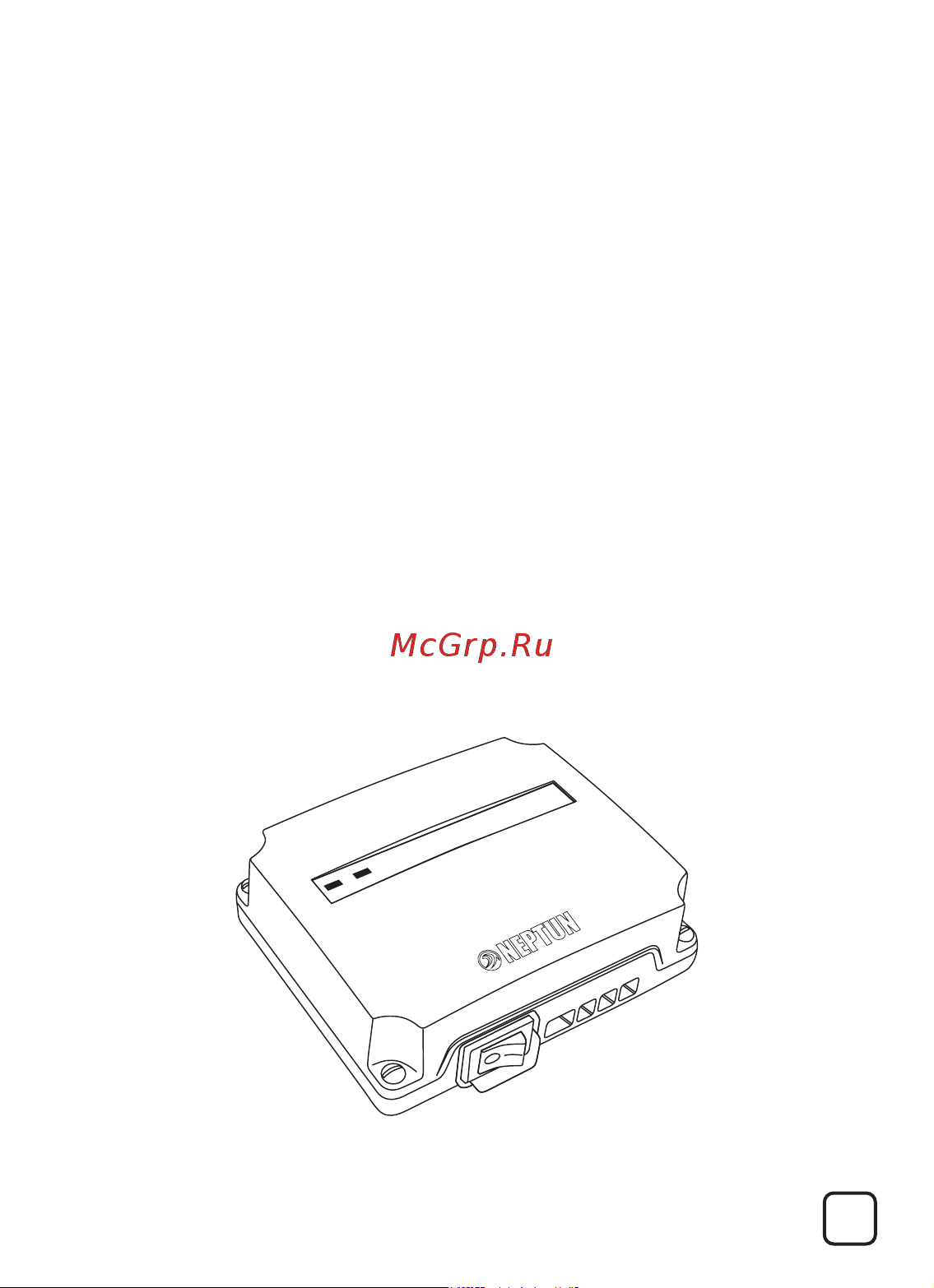

Внешний вид модуля управления Neptun Base приведен на

рис. 6.

Рис. 6. Внешний вид модуля управления Neptun Base
