Philips AWH1600/51 (30DA) [15/46] Attention
![Philips AWH1600/51 (30DA) [15/46] Attention](/views2/2031616/page15/bgf.png)
13
Setting the water heating temperature
During heating, water may start to drip
from the opening of the safety valve.
Water leakage cannot be avoided and
must not be prevented, since blocking the
valve can lead to rupture of the internal
tank (in the event of an equipment failure).

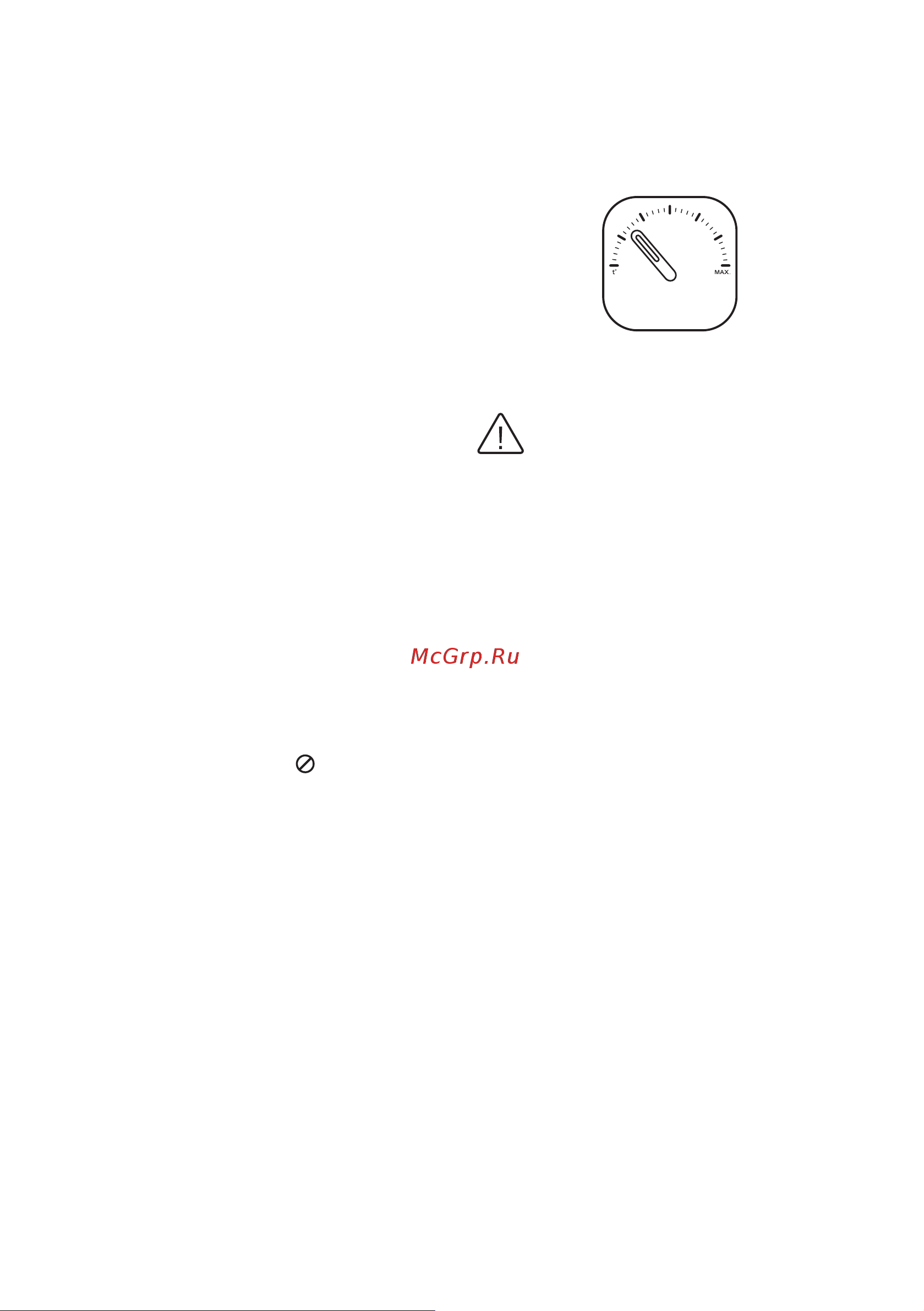

Thermometer
Models of the series are equipped with a
thermometer (Fig. 6) that displays the current
level of water heating in the internal tank.
6
1. The temperature of the water in the water
heater can be set between +30 and +75 °C.
2. Turning the thermostat knob clockwise
increases the water heating temperature.
3. Turning the thermostat knob
counterclockwise reduces the water heating
temperature.
4. The water heater automatically maintains
the water temperature. When the water
temperature inside the water heater
reaches the temperature set by the user, the
heating is automatically turned o, while
the «Heating» indicator on the control panel
goes out, and the «Warm» indicator lights
up. When the temperature of the water
inside the water heater drops to a certain
level, the heating automatically turns on,
while the «Heating» indicator on the control
panel lights up, and the «Warm» indicator
goes out.
5. By setting the thermostat knob to the
“Optimal TEMP” position, you activate
the mode that corresponds to the most
comfortable water heating temperature
(+55 °С (±2)), as well as the most ecient
power consumption mode.
Shutdown
To turn o the water heater, turn the
thermostat knob to the «
» position. The
water heater will stop working.
It is recommended to always disconnect the
water heater from the electrical mains if you
do not plan to use the appliance for some
time.
Attention!
