Philips AWH1600/51 (30DA) [17/46] Electrical principal diagram
![Philips AWH1600/51 (30DA) [17/46] Electrical principal diagram](/views2/2031616/page17/bg11.png)
15
Troubleshooting
The phenomenon Reasons Treatment failure
The water temperature is
too high
Damage to the water temperature
control system.
Contact a repair specialist
an authorized center.
Water ows from the body
of the appliance
1. Destruction of the inner tank
(corrosion).
Contact a repair specialist
an authorized center.
2. The seal at the connection point
of the heating element is broken.
Indicator do not light, water
does not heat up
1. Damage to the temperature
control device.
Contact a repair specialist
an authorized service center.
2. The temperature limiter has been
activated or not activated
Turn on the thermal switch,
following the instructions for
turning it on.
3. Damage to the temperature
limiting device.
Contact a repair specialist
an authorized service center.
No water ows from the hot
water tap
1. The water supply is turned o.
Wait until the water supply is
restored.
2. Too low water pressure.
Turn on the water heater again
when normal water pressure is
restored.
3. Closed cold water tap. Open the cold water supply tap.
Water leak
The seal at the pipe connection is
broken.
Replace joint seal.

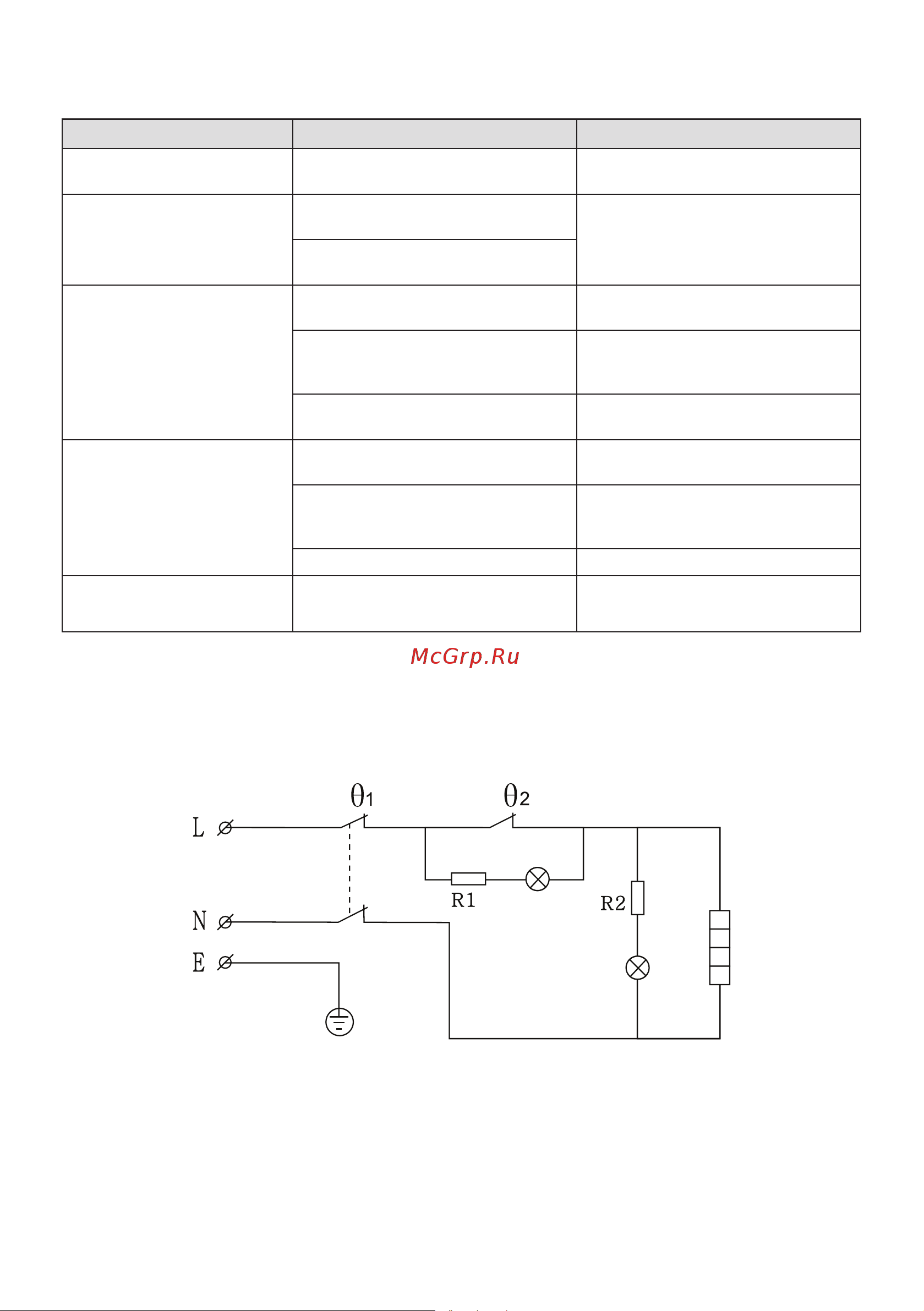

Electrical principal diagram
8
~230V
