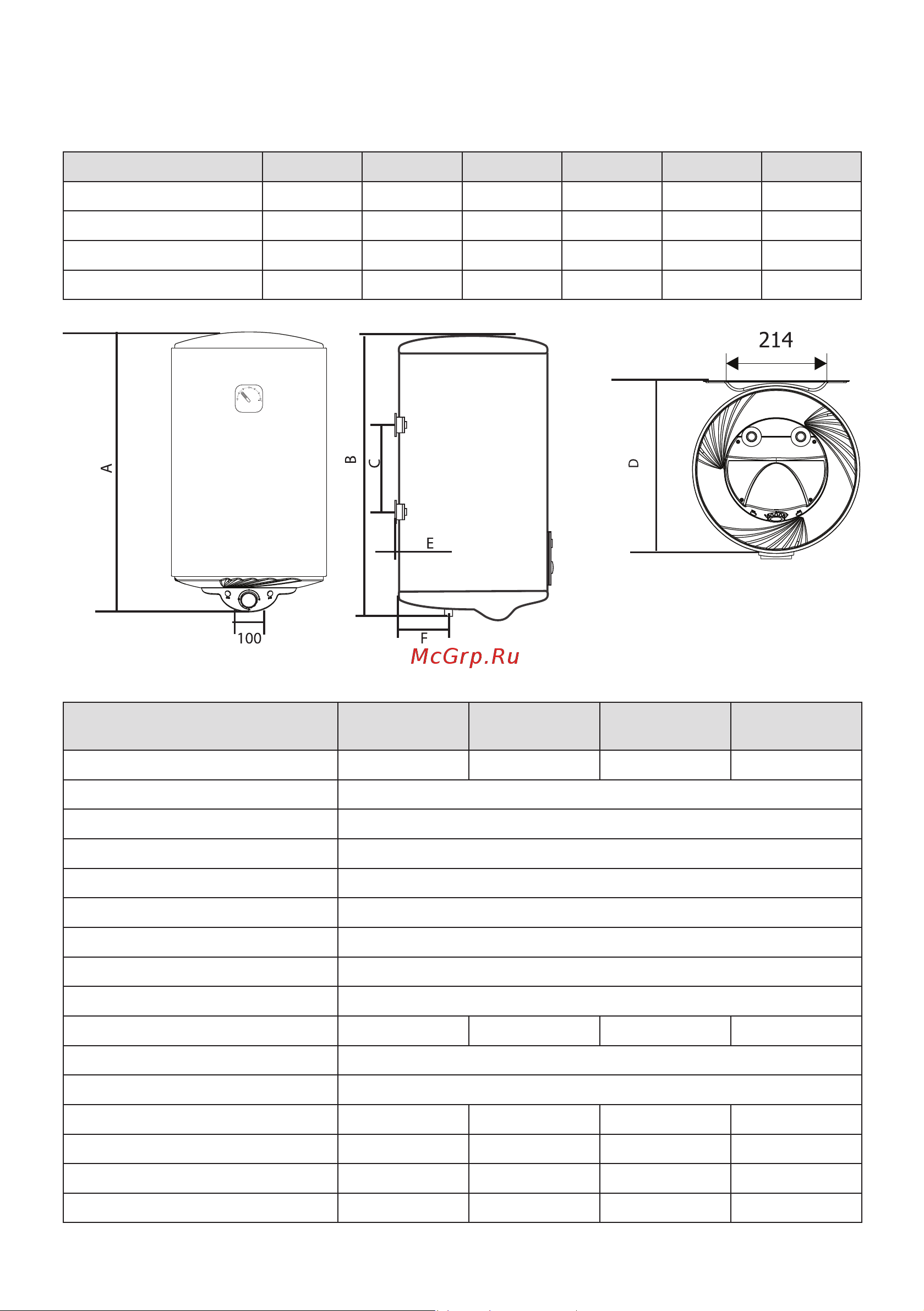

Philips AWH1600/51 (30DA) [9/46] Specifications
![Philips AWH1600/51 (30DA) [9/46] Specifications](/views2/2031616/page9/bg9.png)
7
Specications
Main dimensions
Model / Dimensions, mm A B C D E F
AWH1600/51(30DA) 624 595 180 350 10,5 103
AWH1601/51(50DA) 876 844 450 350 10,5 103
AWH1602/51(80DA) 935 910 431 420 10,5 138
AWH1603/51(100DA) 1106 1081 602 420 10,5 138
Parameter / Model
AWH1600/
51(30DA)
AWH1601/
51(50DA)
AWH1602/
51(80DA)
AWH1603/
51(100DA)
Tank capacity, L 30 50 80 100
Heating element type Dry heating element DRY SHELL
Rated input, W 2000
Power supply, V/Hz 220-240/50
Rated current, A 8,7
Rated pressure, MPa 0,7
Minimum pressure of water, Bar 0,2
Maximum pressure of water, Bar 7,5
Maximum temperature of water, °C 75
Heating time, min (Δt= 45 °C) 47 78 125 156
Ingress protection IPX4
Class of electric protection I
Net dimensions (W×H×D), mm 340x624x340 340x876x340 410х935х410 410х1106х410
Packing dimensions (W×H×D), mm 390x670x390 390x920x390 455x970x455 455x1140x455
Net weight, kg 13 15,2 23 26
Gross weight, kg 17,3 20,1 25 30,5
