6
При этом срабатывает автоматический клапан,
который открывает подачу чистой воды в на-
копительный бакDWM.
5. УСТАНОВКА DWM
...........................................................................................
ВНИМАНИЕ! Для установки DWM рекомен-
дуется обратиться в сервисную службу ком-
пании «Аквафор» или региональных дилеров
компании «Аквафор».
ВНИМАНИЕ! При установке DWM после вы-
кручивания транспортных заглушек из гнезд
коллекторов может вытечь небольшое коли-
чество воды. Это происходит из-за того, что
каждое изделие перед отгрузкой проходит
функциональную проверку на заводе. Выте-
кание остатков воды не свидетельствует о том,
что DWM был в употреблении.
...........................................................................................
1. Для установки потребуются: дрель, сверла
7 мм и 12 мм, разводной ключ, отвертка, труб-
чатый ключ на 14 мм.
2. Определите удобное место расположения
DWM, места для установки крана для чистой
воды, узла подключения к водопроводу, дре-
нажного хомута.
Обратите внимание на то, чтобы соедини-
тельные трубки проходили свободно, без из-
ломов.
DWM должен быть отдален от источников
тепла (посудомоечных и стиральных машин,
кухонных плит, бойлеров, труб горячего водо-
снабжения и т.д.) или изолирован от них.
DWM должен устанавливаться на ровной,
прочной поверхности (установка на неровной
поверхности может привести к возникнове-
нию вибрации или дополнительного шума).
Как подсоединять трубки JG (рис. 4)
Вытащите из-под пластиковой втулки (1) за-
порную клипсу (2), вставьте предварительно
смоченный водой конец трубки (3) во втулку
штуцера до упора на глубину примерно 15 мм
и установите клипсу (2) на место. Проверьте
прочность закрепления трубки (3): при усилии
8–10кгс трубка не должна вытаскиваться.
Рис. 4. Подсоединение трубки JG
2
1
3
4 — Ключ для
трубки JG
2
1
3
Рис. 5. Отсоединение трубки JG

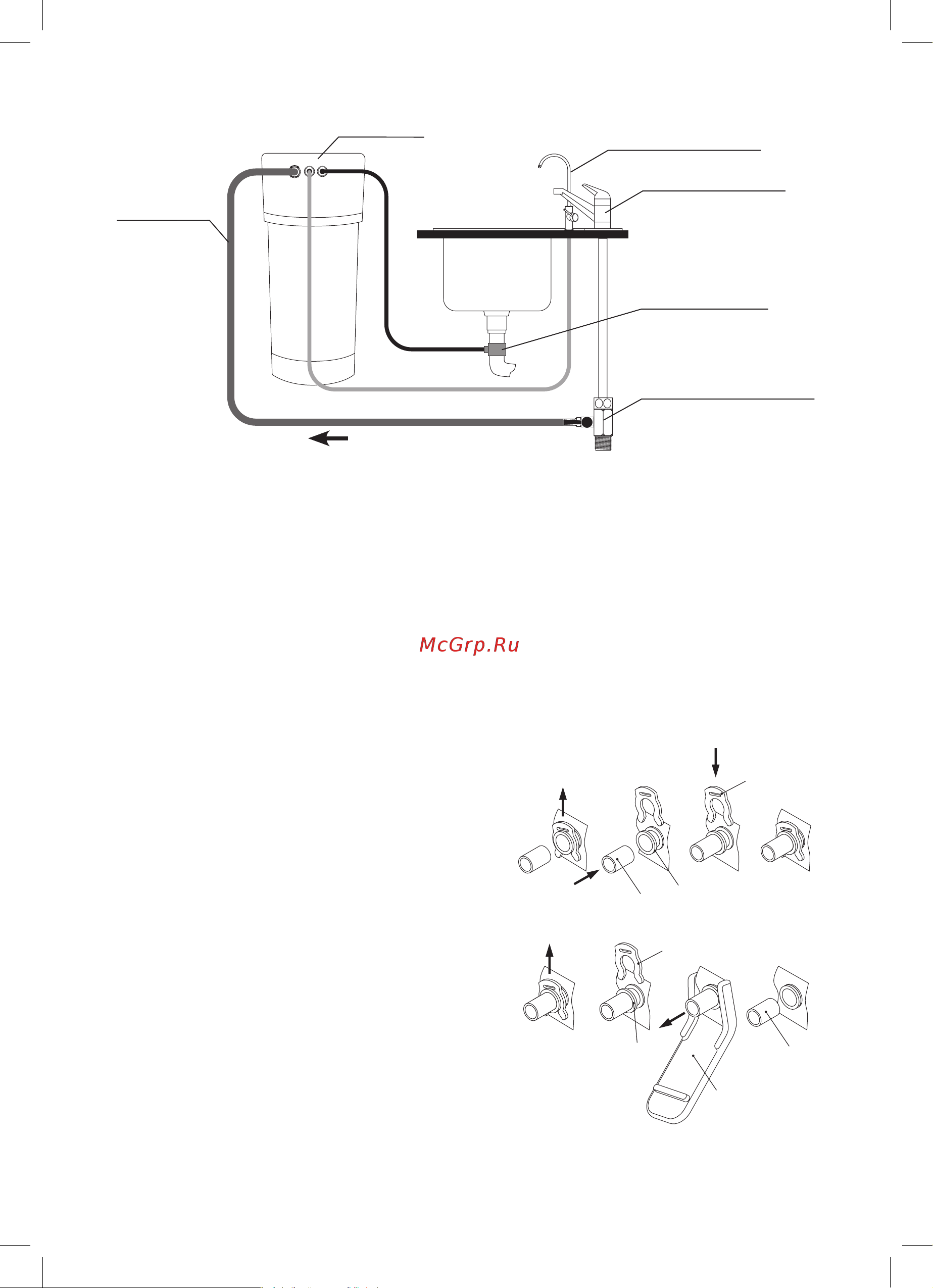

Рис. 3. Схема установки DWM
Узел подключения,
входной кран установлен
в положение «Открыто»
Дренажный хомут
Кран для чистой воды
Кухонный смеситель
Корпус DWM
Направление потока воды
Трубка JG 3/8
