Как отсоединять трубки JG (рис. 5)
Вытащите из-под пластиковой втулки (1)
запор ную клипсу (2) и, нажав на торец пласти-
ковой втулки, вытяните трубку (3). Для нажа-
тия используйте ключ (4) для отсоеди нения
трубок, входящий в комп лект водо очистителя.
Установка узла
подключения* (рис. 6)
• Перекройте воду от магистрали водопрово-
да холодной воды.
• Откройте кран кухонного смесителя, чтобы
сбросить давление в водопроводе холод-
ной воды.
• Подсоедините узел подключения к водо-
проводу. При необходимости для уплотне-
ния наружной резьбы узла подключения
используйте ленту ФУМ.
• Подсоедините подводящую трубку JG 3/8".
• Установите входной кран узла подключе-
ния в положение «Закрыто».
• Откройте подачу воды от магистрали водо-
провода, убедитесь вгерметичности соеди-
нения.
...........................................................................................
ОБРАТИТЕ ВНИМАНИЕ! Торец трубопро-
вода, к которому присоединяется узел под-
ключения, должен быть плоским. При затя-
* Изготовитель оставляет за собой право использовать
комплектующие аналогичной конструкции. Вслучае
необходимости обращайтесь в сервисную службу.

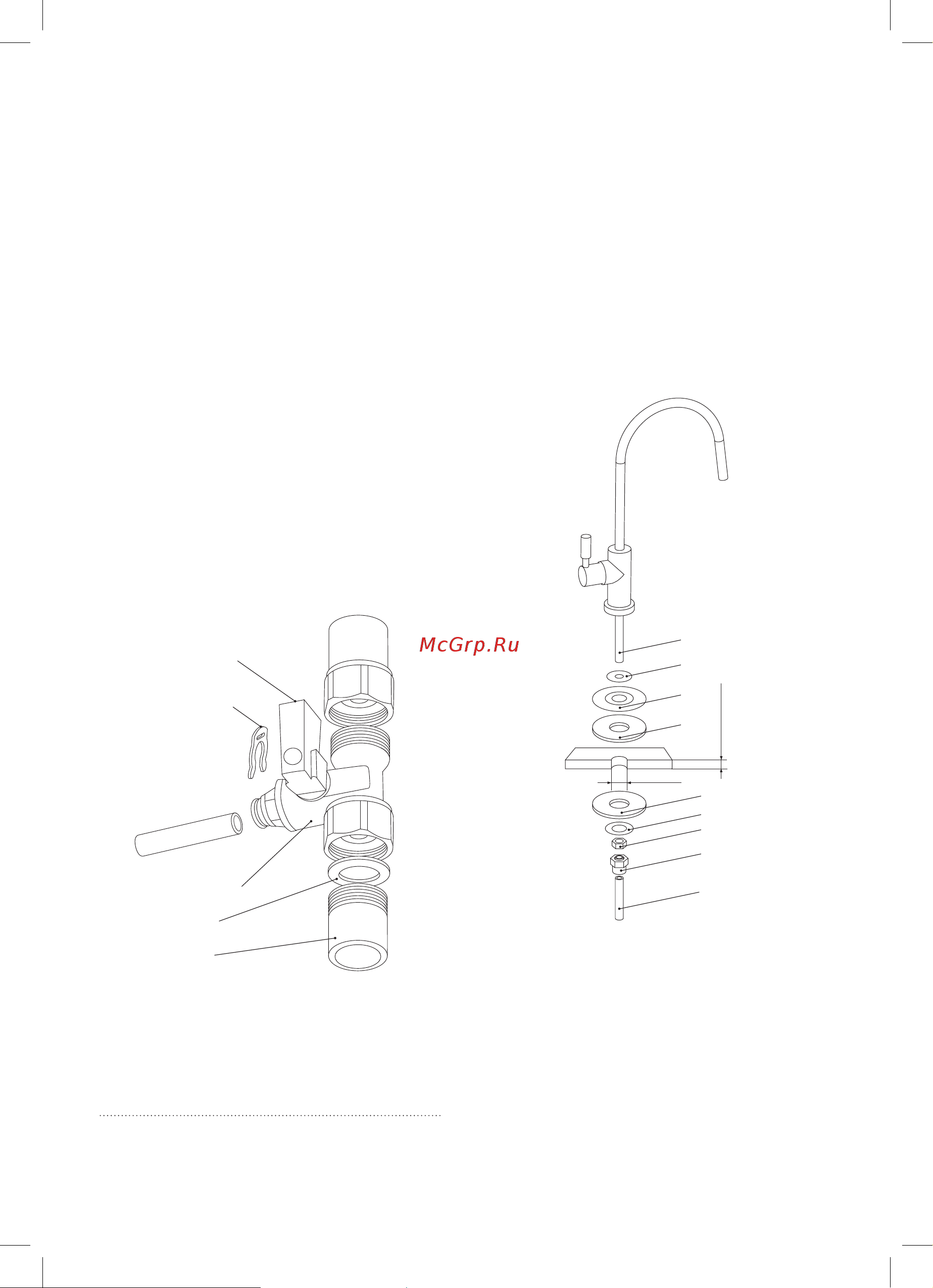

Рис. 6. Схема установки узла подключения
Входной кран установлен
в положение «Закрыто»
Запорная клипса
Узел подключения
Уплотнительная
прокладка
Водопровод
холодной воды
гивании накидной гайки нельзя прилагать
значительные усилия.
Несоблюдение этих требований приведет
кповреждению уплотнительной прокладки.
...........................................................................................
Установка крана
для чистой воды* (рис. 7)
• Просверлите в мойке (столешнице) отвер-
стие диаметром 12мм.
• Наденьте на резьбовой хвостовик (1) крана
резиновую прокладку (2), декоративную
подставку (3), резиновую прокладку (4)
ивставьте кран в отверстие мойки.
• Снизу столешницы наденьте на резьбовой
хвостовик пластиковую (5) и металлическую
стопорную (6) шайбы и наверните крепеж-
ную гайку (7).
• В резьбовой хвостовик крана (1) вставьте
трубку синего цвета (9) концом с запрессо-
ванной металлической втулкой и наверните
накидную гайку (8) до упора. Проверьте проч-
ность закрепления трубки (9): при усилии
8–10 кгс трубка (9) не должна вытаскиваться.
9
8
7
6
5
4
3
2
1
Ø12 мм
45 мм max
Рис. 7. Схема установки крана для чистой воды
