STELS Navigator-700 MD 27.5" F020 [13/32] Регулировка руля с
12.
НАСТРОЙКА ПОСАДКИ НА ВЕЛОСИПЕДЕ

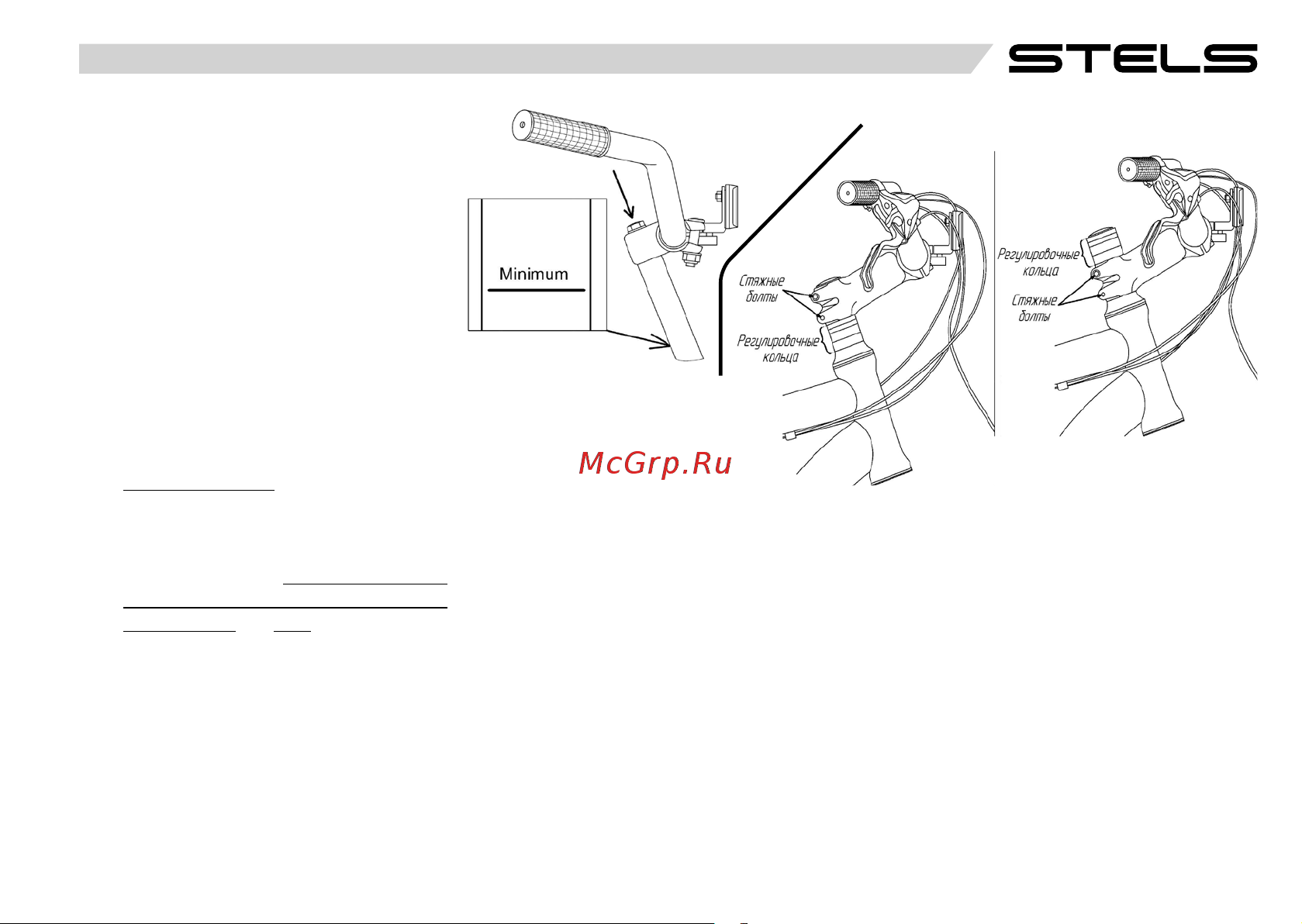

Рис. 8
РЕГУЛИРОВКА РУЛЯ С РЕЗЬБОВОЙ
РУЛЕВОЙ КОЛОНКОЙ
Изменение высоты руля осуществляется
путём регулировки высоты установки вы-
носа. Для этого необходимо ослабить болт
крепления, находящийся на верхней стороне
выноса (рис. 8). Поднять или опустить вынос,
установив необходимую высоту таким обра-
зом, чтобы руль был установлен в плоскости,
строго перпендикулярной плоскости передне-
го колеса. После этого необходимо затянуть
болт крепления с рекомендованным усилием.
Попросите продавца произвести данную ре-
гулировку.
?
ВНИМАНИЕ! Вынос резьбовой
рулевой колонки имеет специальную
отметку, выше которой он не должен
подниматься (рис. 8). Она также мо-
жет называться: Minimum insertion,
Min. insertion, Maximum extension, Max.
extension, Min или Max. Пренебрежение
этим правилом может быть травмо-
опасно!
РЕГУЛИРОВКА РУЛЯ С
БЕЗРЕЗЬБОВОЙ РУЛЕВОЙ
КОЛОНКОЙ
Изменение высоты руля осуществляется пу-
тём установки специальных регулировочных
колец под вынос или на трубу ру-
левой колонки. Для этого необ-
ходимо ослабить стяжные бол-
ты, чтобы снять вынос с рулём.
Убрать регулировочное кольцо и установить
вынос с рулём обратно на рулевую колонку.
Снятое регулировочное кольцо необходимо
поставить сверху выноса руля (рис. 9). Затя-
ните болты крепления обратно с рекомендо-
ванным усилием.
?
Регулировку высоты руля с безрезь-
бовым типом рулевой колонки ре-
комендуется осуществлять только
квалифицированным специалистам.
Не пытайтесь сделать данную регули-
ровку самостоятельно – обратитесь к
продавцу!
?
На некоторые модели велосипедов для
удобства упаковки и транспортировки
на трубу вилки устанавливается техно-
логическая картонная втулка (рис. 10).
Перед установкой выноса руля её необ-
ходимо удалить.
РЕГУЛИРОВКА РУЛЯ ПО УГЛУ
НАКЛОНА
На некоторых моделях велосипедов есть воз-
можность регулировки руля по углу наклона.
Для изменения наклона руля необходимо ос-
лабить гайку на выносе руля (рис. 11).
Рис. 9
