17.
СБОРКА И РЕГУЛИРОВКА ВЕЛОСИПЕДА

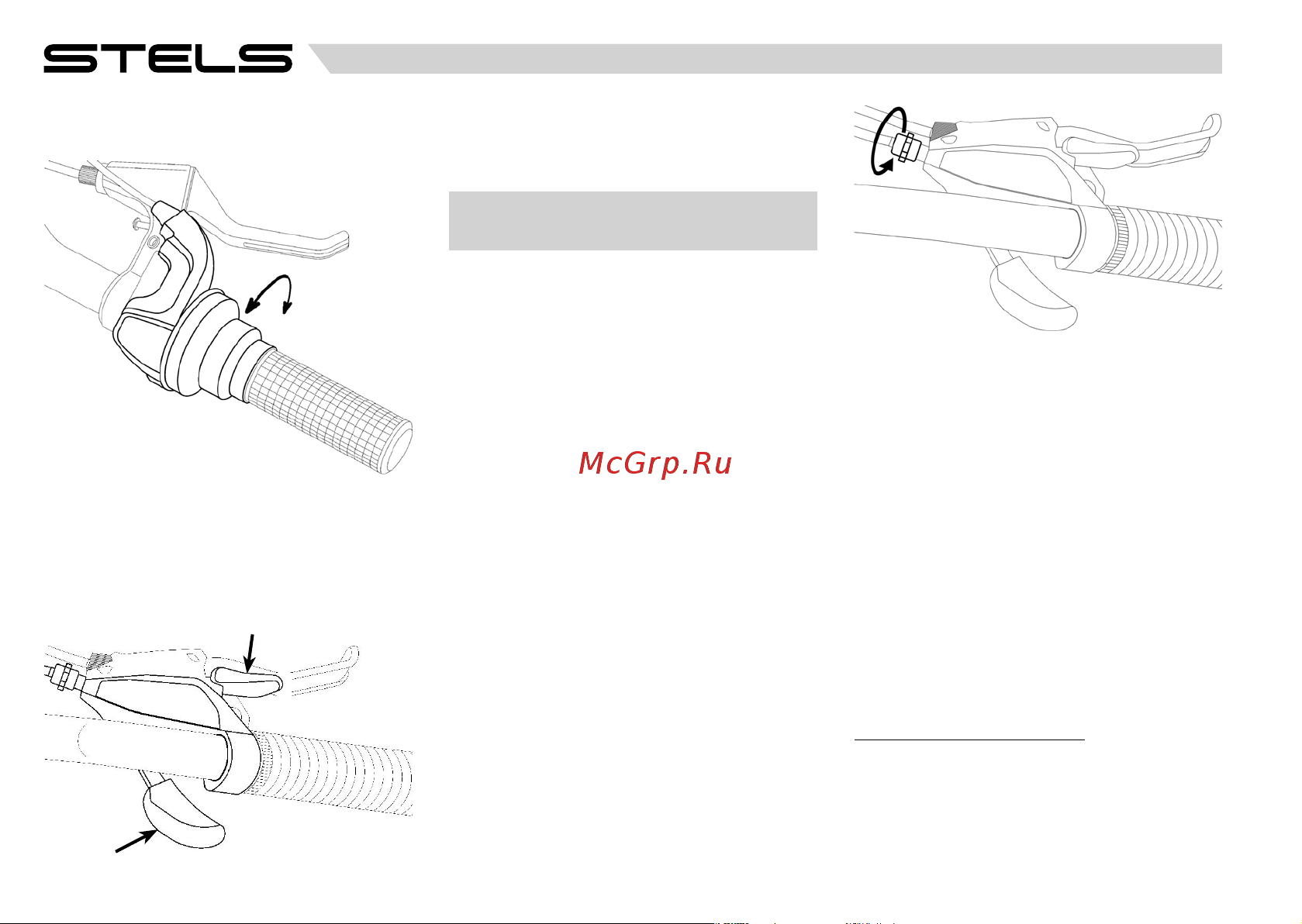

вращения ручки шифтера вокруг своей оси
(рис. 19).
Переключение скоростей на втором типе
шифтеров происходит благодаря нажатию
велосипедиста на соответствующие рычаги
шифтера (рис. 20). Данные шифтеры применя-
ются на большинстве моделей велосипедов.
?
Не осуществляйте переключение ско-
ростей одновременно используя пра-
вый и левый шифтеры!
ЭКСПЛУАТАЦИОННАЯ
РЕГУЛИРОВКА ТРАНСМИССИИ
Многоскоростная трансмиссия представляет
собой технически сложный узел, требующий
точной настройки и регулировки профессио-
нальными механиками в специализирован-
ных веломастерских. При соблюдении правил
эксплуатации, однажды настроенная транс-
миссия не требует дополнительных вмеша-
тельств в её настройку.
Однако на начальном этапе эксплуатации
велосипеда тросы имеют свойство немного
вытягиваться, поэтому Вам может потребо-
ваться подстройка натяжения тросов пере-
ключателей. По остальным возникшим вопро-
сам настройки и регулировки трансмиссии
обратитесь в веломастерскую или к дилеру.
Натяжение троса регулируется тогда, когда
возникает проблема с перебросом цепи на
соседнюю звёздочку. Если при переключении
скоростей один из переключателей не пере-
брасывает цепь на бóльшую звезду, то сле-
дует увеличить натяжение троса. Для этого
необходимо на соответствующем шифтрере
немного повернуть гайку натяжения троса
против часовой стрелки (рис. 21).
Соответственно, если повернуть гайку натя-
жения троса по часовой стрелке, то натяже-
ние троса ослабнет. Необходимо, когда при
переключении скоростей один из переклю-
чателей не перебрасывает цепь на меньшую
звёздочку.
ПЕРЕДНИЙ ПЕРЕКЛЮЧАТЕЛЬ
СКОРОСТЕЙ
Передний переключатель скоростей исполь-
зуется для перемещения цепи по передним
(ведущим) звёздам.
Настройка нижней границы:
1. Установите передний переключатель ско-
ростей на подседельной трубе так, чтобы
рамка переключателя была параллельна
плоскости звёзд (рис. 22).
Рис. 21
Рис. 20
Рис. 19
