14.
СБОРКА И РЕГУЛИРОВКА ВЕЛОСИПЕДА
гайки, которые крепят втулки колеса
к пазам вилки необходимо затягивать
с определенным моментом затяжки,
указанным в данном Руководстве.
Если Ваш велосипед укомплектован эксцен-
триковыми зажимами, то для обеспечения
правильной и безопасной работы следуйте
указаниям, приведенным ниже.
Установка колёс:

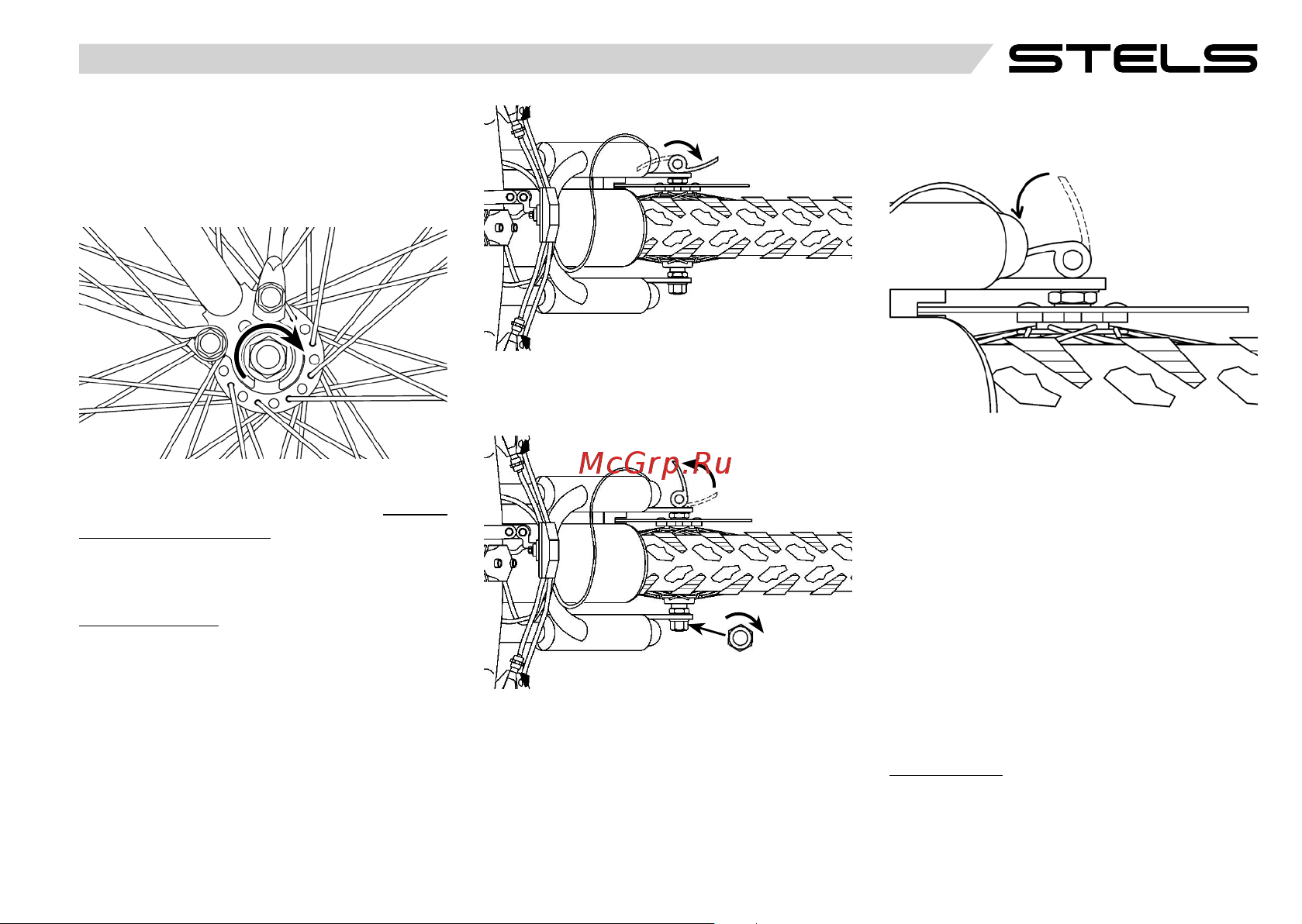

1. Поверните эксцентрик в положение «OPEN»
(ОТКРЫТ) и вставьте колесо в проушины
вилки (рис. 14). Оси втулки должны полно-
стью войти в пазы вилки, а колесо должно
быть установлено без перекосов.
2. Установите эксцентрик в промежуточное
положение между «OPEN» (ОТКРЫТ) и
«CLOSE» (ЗАКРЫТ), затяните руками до упо-
ра гайку на противоположной эксцентрику
стороне (рис. 15).
3. Большим пальцем руки с усилием пере-
ведите эксцентрик в положение «CLOSE»
(ЗАКРЫТ). Старайтесь расположить рычаг
эксцентрика так, чтобы обеспечить отсут-
ствие трения рычага о конструкцию рамы и
исключить возможность захвата рычагом
посторонних предметов в сторону враще-
ния колёс (рис. 16).
Если рычаг эксцентрикового зажима слиш-
ком легко переводится в положение «CLOSE»
(ЗАКРЫТ), то верните рычаг в положение
«OPEN» (ОТКРЫТ) и докрутите гайку, располо-
женную с противоположной стороны, чтобы
рычаг эксцентрика переходил в положение
«CLOSE» (ЗАКРЫТ) с ощутимым усилием.
?
При установке колёс с эксцентрико-
вым зажимом используйте только
свою физическую силу. Не используйте
инструменты при закручивании гайки и
закрытии рычага эксцентрика.
Снятие колёс:
1. Отсоедините тормозной трос и отведите
тормозные колодки от колеса.
Рис. 16
Рис. 13
Рис. 14
Рис. 15
