10. Подключение к блоку управления дополнительно GSM модема,

радиоприемника, дополнительного реле и внешней сигнализации и т.п.

Для подключения к блоку управления внешних устройств в зависимости от его модификации используются

либо два специальных разъема, либо три клеммы ALR, GND, +U1.

Клемма ALR (ALaRm) выход управления («открытый коллектор» с нагрузочной способностью 100 мА, 30 В).

При обнаружении протечки воды выходной транзистор выход ALR «включен».

В дежурном режиме работы системы выходной транзистор «выключен».

Клемма GND (напряжение питания -12 вольт).

Клемма +U1 (напряжение питания +12 вольт).

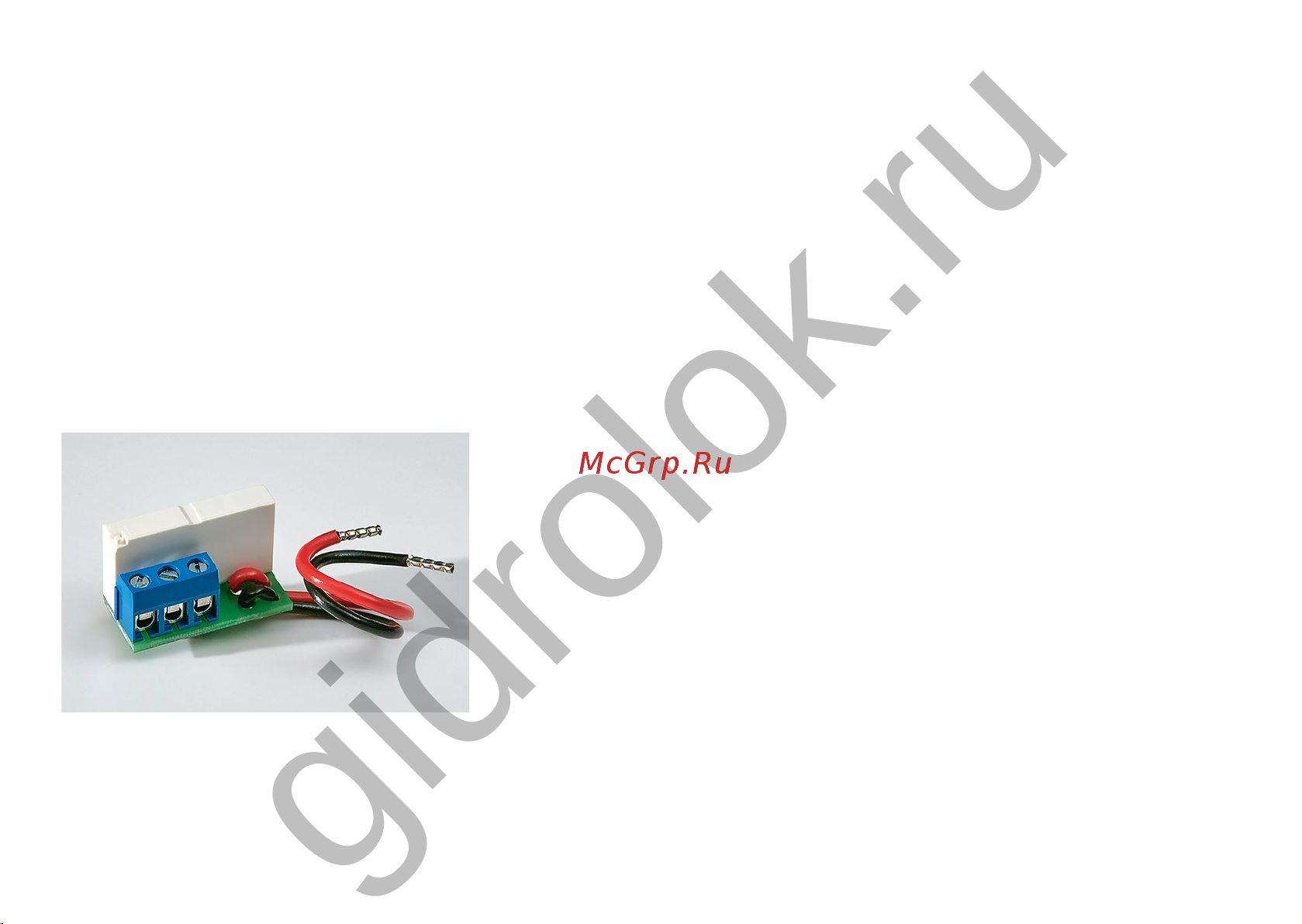

Подключение дополнительного реле к блоку управления.

Дополнительное реле (поставляется отдельно) предназначено для подключения к внешней сигнализации

или для управлением другими внешними устройствами, например, выключением насоса.

Выходной сигнал (перекидной контакт 1С): «сухой

контакт» с

нагрузочной способностью 5 А, 220 В.

В дежурном режиме: клеммы NO и COM дополнительного

реле разомкнуты, клеммы NC и COM замкнуты.

В аварийном режиме (при протечке воды): клеммы NO и COM

дополнительного реле замкнуты, клеммы NС и COM разомкнуты.

Красный провод дополнительного реле подключите

к клемме +U1 блока управления.

Черный провод дополнительного реле подключите

к клемме ALR блока управления.
