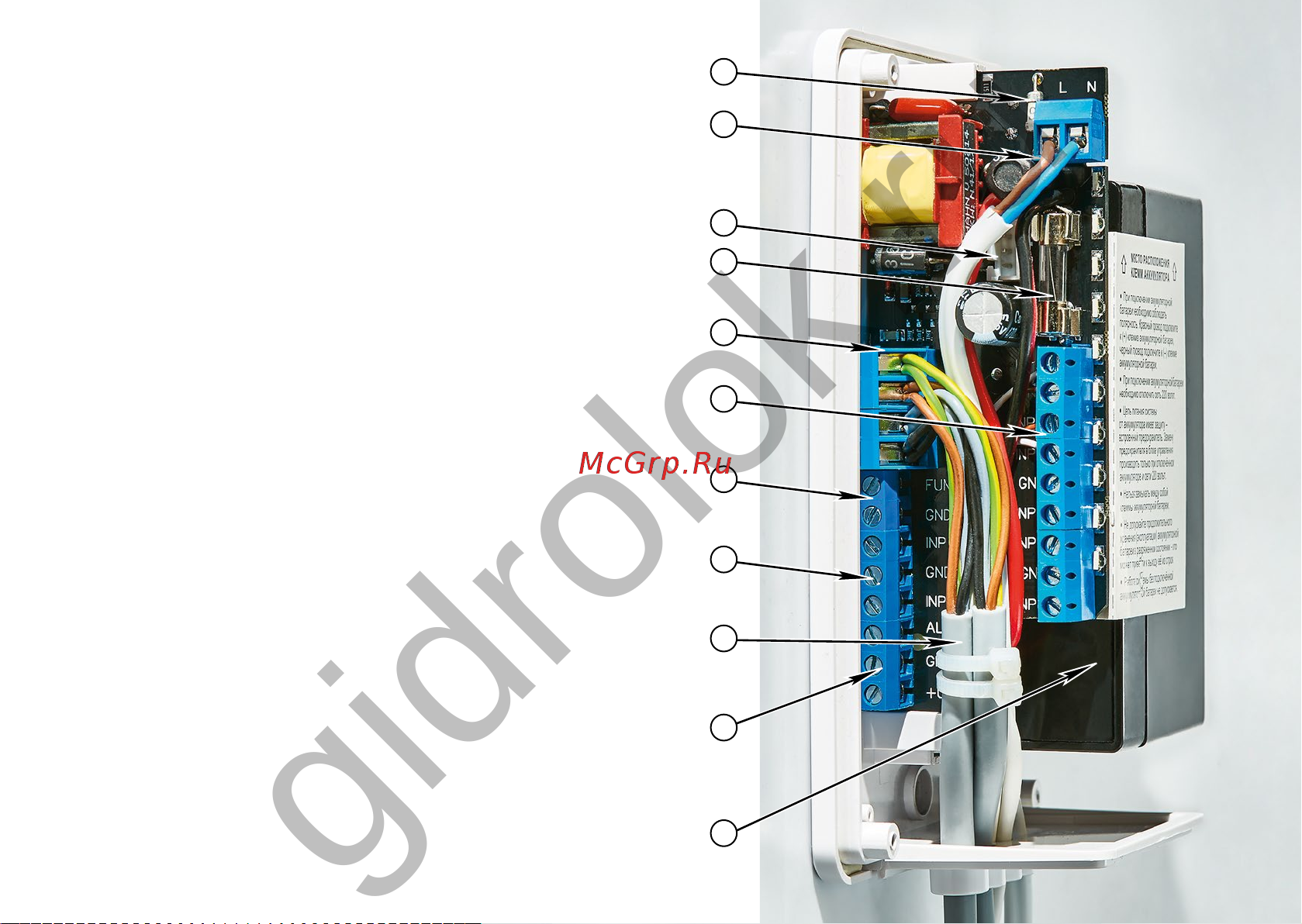

Предохранитель сети 220 вольт.

Клеммы L, N для подключения питания 220 вольт.

Специальный разъем для подключения

кабеля переключателя СЕТЬ.

Предохранитель аккумуляторной батареи (3 ампера).

Клеммы PE, +U, GND, OUT для подключения

шаровых электроприводов.

Клеммы INP3, INP4, INP5, INP6, INP7, INP8, GND

для подключения датчиков протечки воды.

Клеммы FUN, GND для дистанционного

открытия/перекрытия водоснабжения.

Клеммы INP1, INP2, GND для подключения

датчиков протечки воды.

Крепление кабелей с помощью пластиковых стяжек.

Клеммы ALR, GND, +U1 для подключения к

блоку

управления GSM модема, радиоприемника,

дополнительного реле, внешней сигнализации и т.п.

Аккумуляторная батарея.

Красный провод подключите к (+) клемме аккумуляторной

батареи, черный провод подключите к (-) клемме

аккумуляторной батареи.
