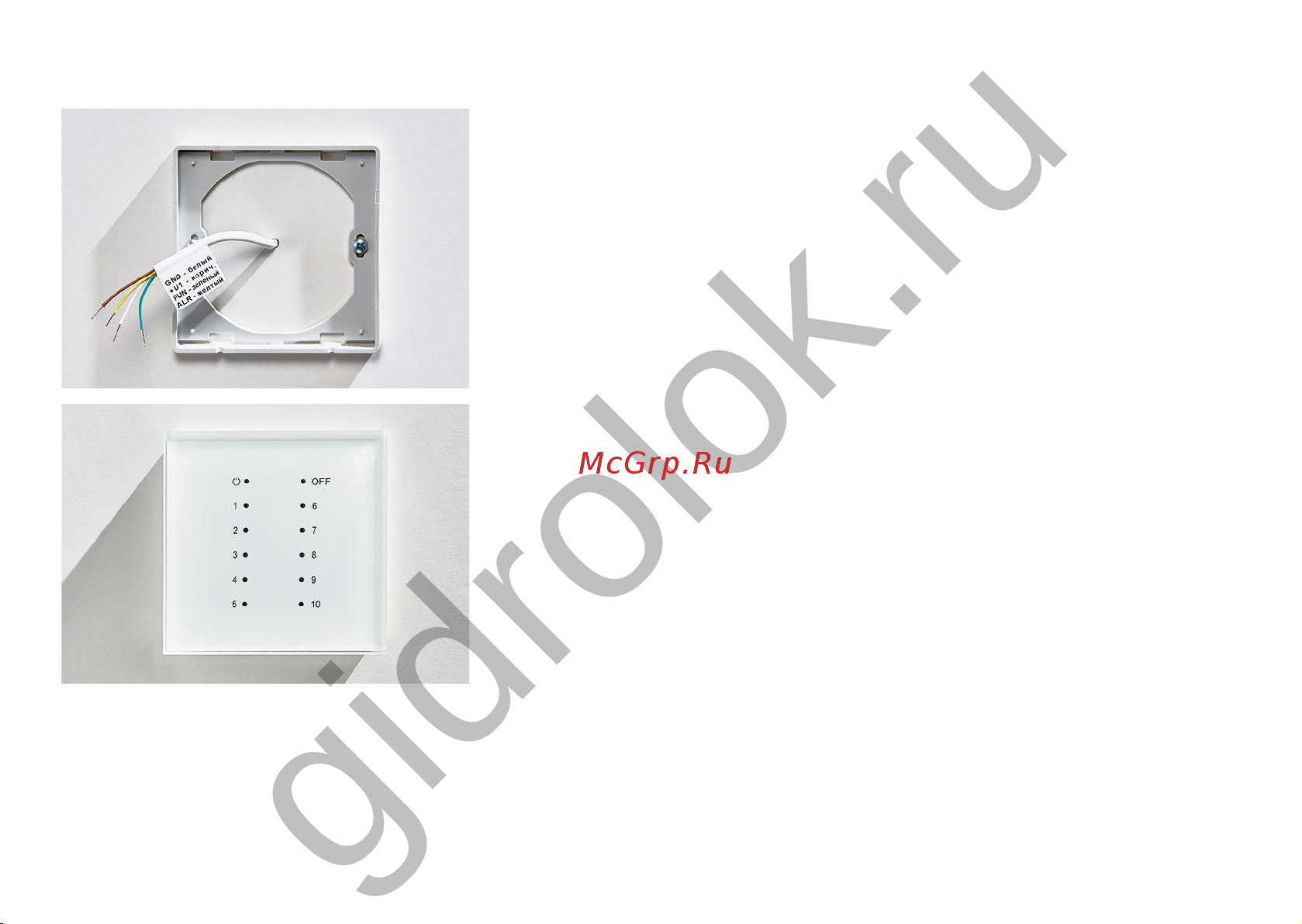

Закрепите на стене специальную пластиковую

рамку с помощью двух винтов.

Клемму +U радиоприемника подключите

к клемме +U1 блока управления.

Клемму GND радиоприемника подключите

к клемме GND блока управления.

Клемму FUN радиоприемника подключите

к клемме FUN блока управления.

Клемму ALR (выход ALaRm) радиоприемника подключите к любой

свободной клемме INP1…8 блока управления, например, клемме INP8.

Вставьте нижнюю часть панели радиоприемника в корпус

пластиковой рамки и аккуратно ее защелкните.

ВНИМАНИЕ. Не допускается установка радиоприемника

во влажных и сырых помещениях.

Подключение радиоприемника системы GIDROLOCK RADIO к блоку управления.

Подключение GSM-модема к блоку управления.

Белый провод GSM-модема подключите к клемме GND блока управления.

Коричневый провод GSM-модема подключите

к клемме +U1 блока управления.

Желтый провод GSM-модема подключите к клемме ALR блока управления.
