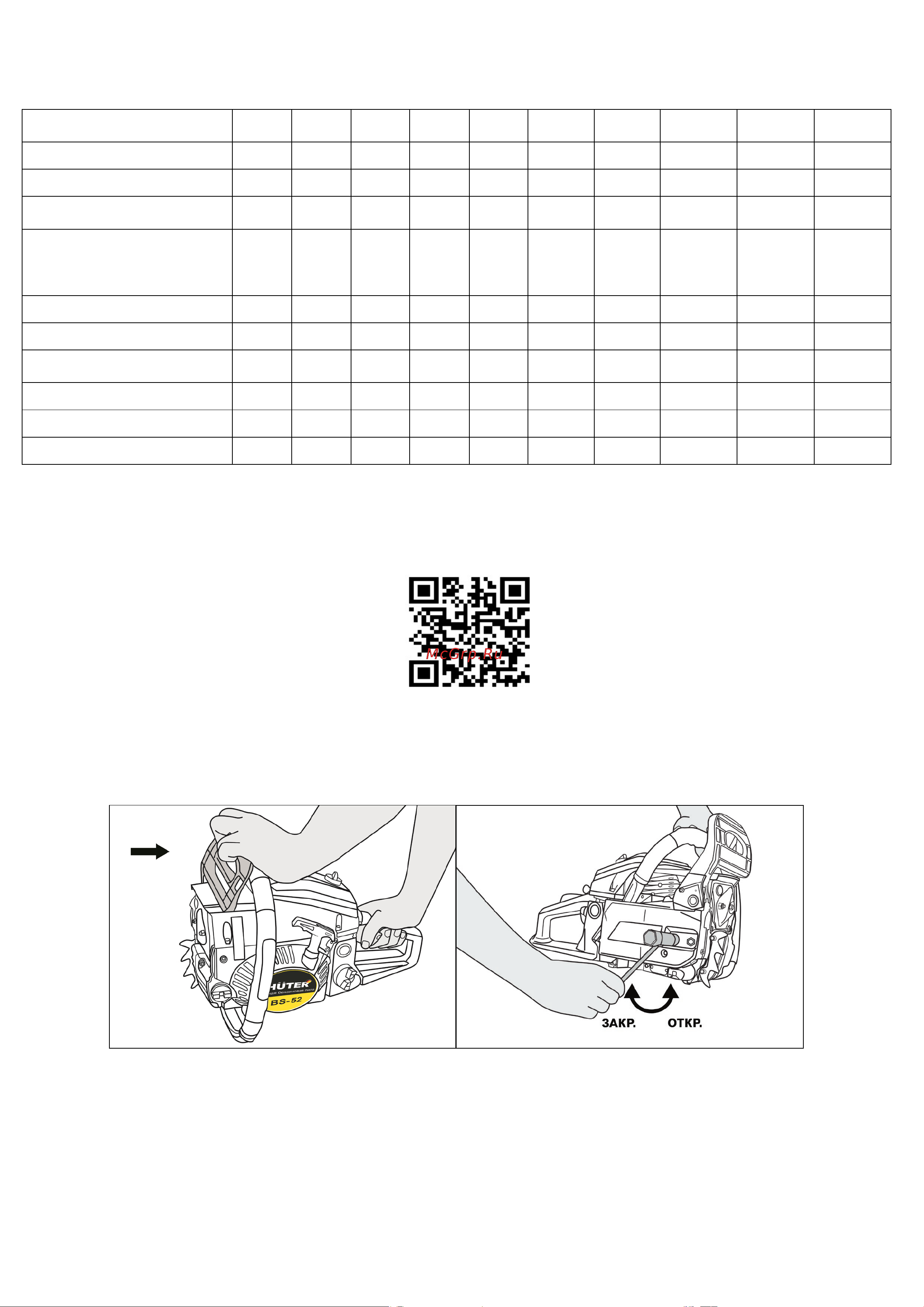

Huter 70/6/22 [11/44] Сборка
![Huter 70/6/22 [11/44] Сборка](/views2/2028676/page11/bgb.png)
Ред. 24.1
11
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Серия BS / Модель пилы BS-40
BS-
45M
BS-
4514
BS-
2300M
BS-45
BS-
52М
BS-52 BS-62 BS-6218
BS-
2800М
Объём двигателя, см
3
40 45 45 45 45 52 52 58 58 52
Мощность кВт 1,9 2,3 2,3 2,3 2,3 2,8 2,8 3,3 3,3 2,8
Длина шины, мм / дюймы
400 /
16”
400 /
16”
350 /
14”
400 /
16”
450 /
18”
450 /
18”
505 /
20”
505 / 20” 450 / 18” 505 / 20”
Толщина звена и шаг цепи,
мм / дюймы
1,3 /
3/8”
1,3 /
3/8”
1,3 /
3/8”
1,3 /
3/8”
1,5 /
0,325”
1.5 /
0,325”
1.5 /
0,325”
1.5 /
0,325”
1.5 /
0,325”
1.5 /
0,325”
Количество звеньев, шт. 57 57 53 57 72 72 76 76 72 76
Емкость топливного бака, мл 310 550 550 550 550 550 550 560 560 550
Емкость бака для смазки
цепи, мл
210 260 260 260 260 260 260 260 260 260
Антивибрационная система
Тормоз цепи
Автоматическая смазка цепи
Таблица 2. Технические характеристики
6. СБОРКА
Вы можете просмотреть видео со сборкой по ссылке ниже:
1. Снимите тормоз цепи, для этого потяните ручку тормоза
цепи по направлению к передней рукоятке. Открутите гайки для
крепления шины с резьбовых шпилек и снимите защитную крышку
вместе с тормозом цепи.
Рис.1 Ослабление гайки прижимной крышки шины
2. Снимите прижимную крышку шины.
